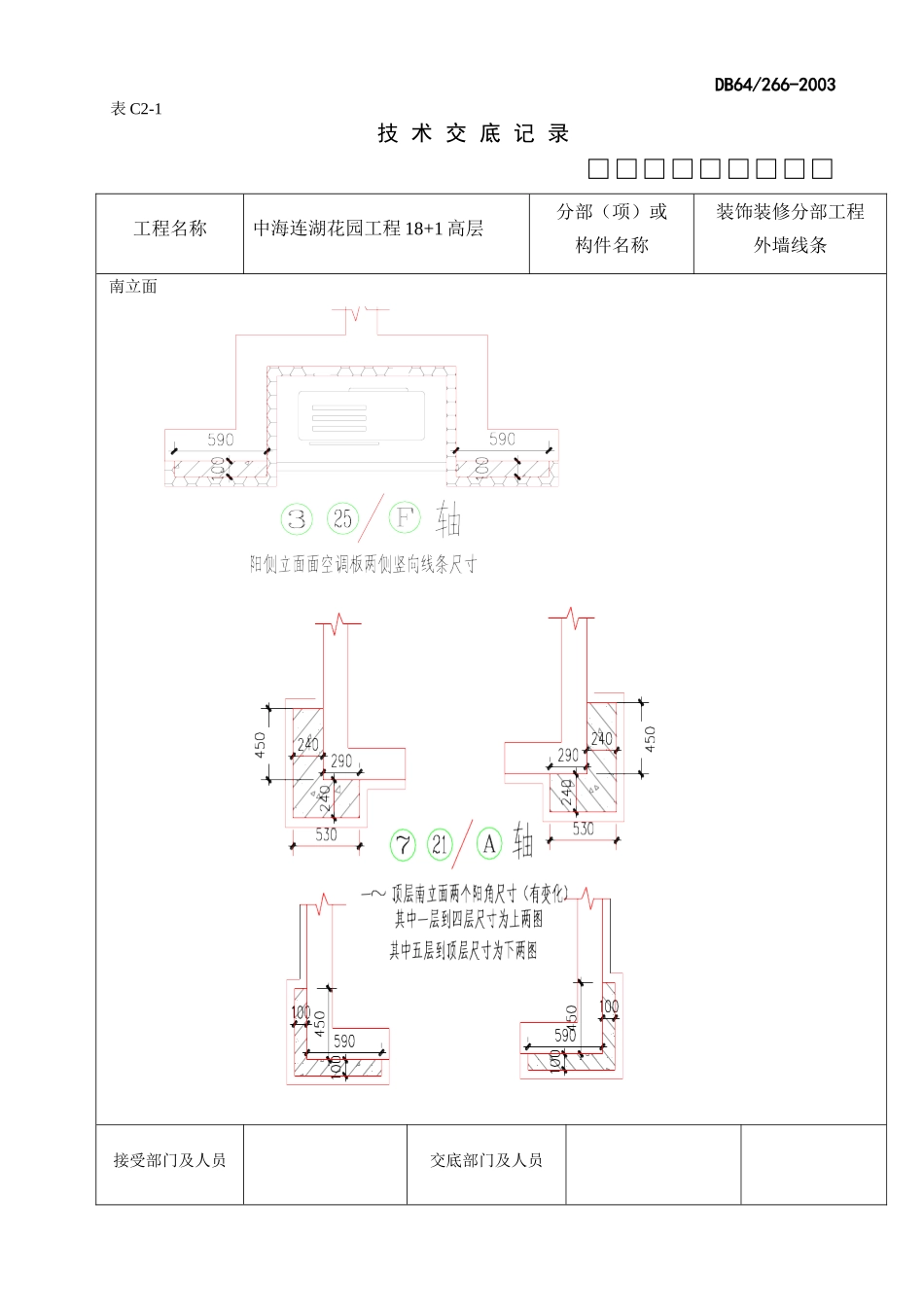

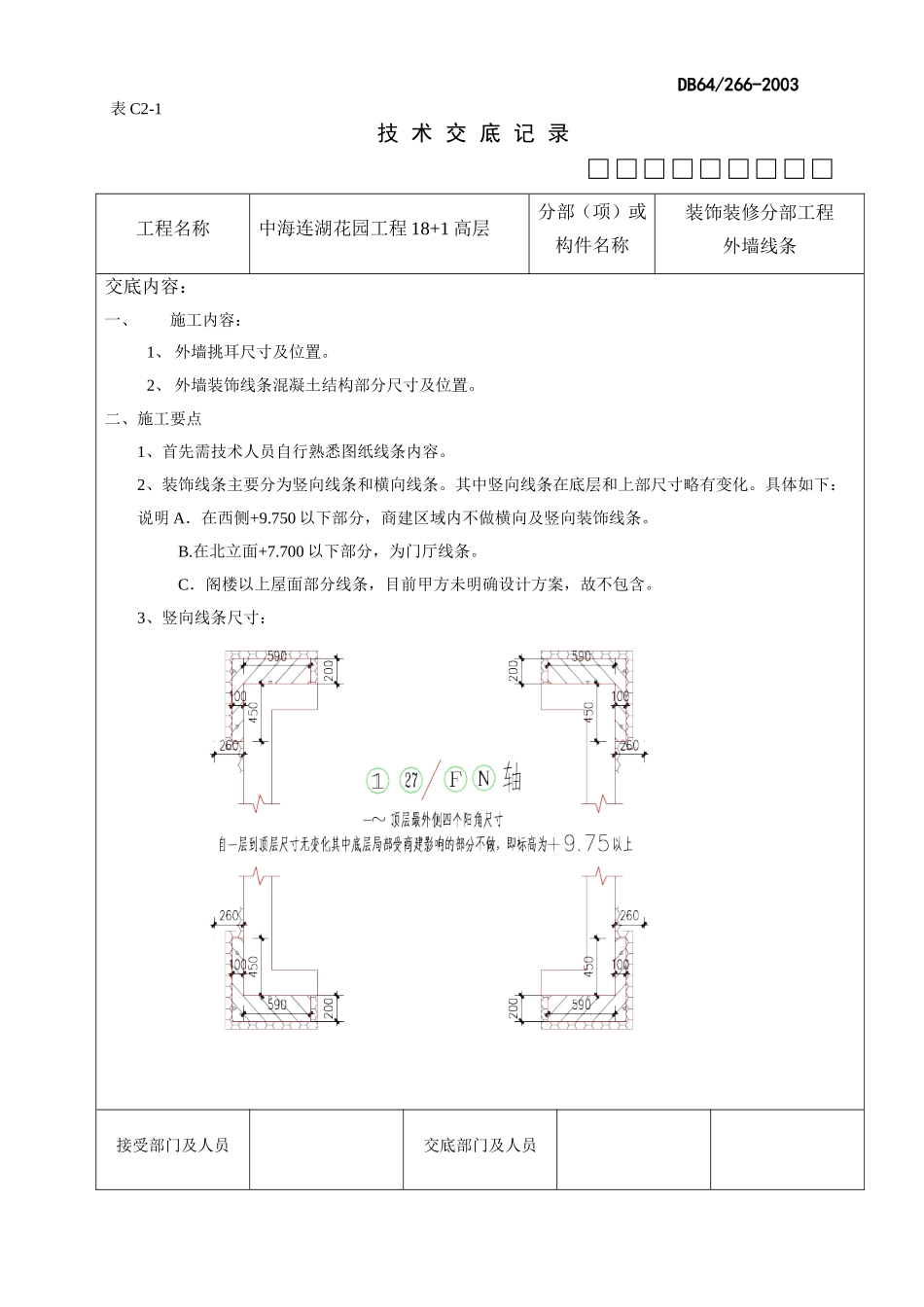

DB64/266-2003表C2-1技术交底记录□□□□□□□□□工程名称中海连湖花园工程18+1高层分部（项）或构件名称装饰装修分部工程外墙线条交底内容：一、施工内容：1、外墙挑耳尺寸及位置。2、外墙装饰线条混凝土结构部分尺寸及位置。二、施工要点1、首先需技术人员自行熟悉图纸线条内容。2、装饰线条主要分为竖向线条和横向线条。其中竖向线条在底层和上部尺寸略有变化。具体如下：说明A．在西侧+9.750以下部分，商建区域内不做横向及竖向装饰线条。B.在北立面+7.700以下部分，为门厅线条。C．阁楼以上屋面部分线条，目前甲方未明确设计方案，故不包含。3、竖向线条尺寸：接受部门及人员交底部门及人员DB64/266-2003表C2-1技术交底记录□□□□□□□□□工程名称中海连湖花园工程18+1高层分部（项）或构件名称装饰装修分部工程外墙线条南立面接受部门及人员交底部门及人员DB64/266-2003表C2-1技术交底记录□□□□□□□□□工程名称中海连湖花园工程18+1高层分部（项）或构件名称装饰装修分部工程外墙线条接受部门及人员交底部门及人员DB64/266-2003表C2-1技术交底记录□□□□□□□□□工程名称中海连湖花园工程18+1高层分部（项）或构件名称装饰装修分部工程外墙线条东西立面：比较简单，按图施工即可，其中从上至下装饰柱厚度为200mm。其中西立面商建部位没有，从+9.750米起。平面尺寸不得擅自修改，窗边留6CM为保温施工。不得直接找齐，以防止线条垂直度难以调整。接受部门及人员交底部门及人员DB64/266-2003表C2-1技术交底记录□□□□□□□□□工程名称中海连湖花园工程18+1高层分部（项）或构件名称装饰装修分部工程外墙线条北立面做法接受部门及人员交底部门及人员DB64/266-2003表C2-1技术交底记录□□□□□□□□□工程名称中海连湖花园工程18+1高层分部（项）或构件名称装饰装修分部工程外墙线条接受部门及人员交底部门及人员DB64/266-2003表C2-1技术交底记录□□□□□□□□□工程名称中海连湖花园工程18+1高层分部（项）或构件名称装饰装修分部工程外墙线条以上内容为竖向装饰线条，根据图纸要求为C25混凝土，侧边采取螺纹钢做插筋插入墙体混凝土，锚固长度300mm，配筋均为螺纹三级，直径8mm。为防止改变结构刚性，待剪力墙浇筑完毕后，再二次浇筑。装饰柱厚度主要为100mm、200mm、240mm。宽度见节点图。两侧各留保温层厚度60mm，平面尺寸不得擅自改动。其中门厅部分装饰为干挂，暂无混凝土装饰条。接受部门及人员交底部门及人员DB64/266-2003表C2-1技术交底记录□□□□□□□□□工程名称中海连湖花园工程18+1高层分部（项）或构件名称装饰装修分部工程外墙线条4、横向水平线条尺寸：横向水平线条主要有3种类型：A、小线条：挑耳本分，外挑100mm，主要用来承担保温并起到窗口装饰效果，保温及装饰完成后，仍能露出2到3CM的线条，在所有窗口上下檐反映。即下梁上侧、上梁下侧均设置，施工难度大。B、中线条外挑260、360，保温后剩余200、300，起装饰线条作用，同时承担将保温板分割成小块，并起承担保温装饰部分重量的作用，基本为每两层设置一道。C、大线条，主要尺寸有梁边外挑700、660的，主要分部在4层、5层、9层、13层、17层。D、空调板处线条，南立面除6、7轴间及21、22轴间外挑800mm外，其他六组空调板尺寸为梁边外挑660mm的，北立面两处空调板从梁边外挑650mm立面。（具体尺寸几做法见后续节点图）接受部门及人员交底部门及人员DB64/266-2003表C2-1技术交底记录□□□□□□□□□工程名称中海连湖花园工程18+1高层分部（项）或构件名称装饰装修分部工程外墙线条接受部门及人员交底部门及人员
