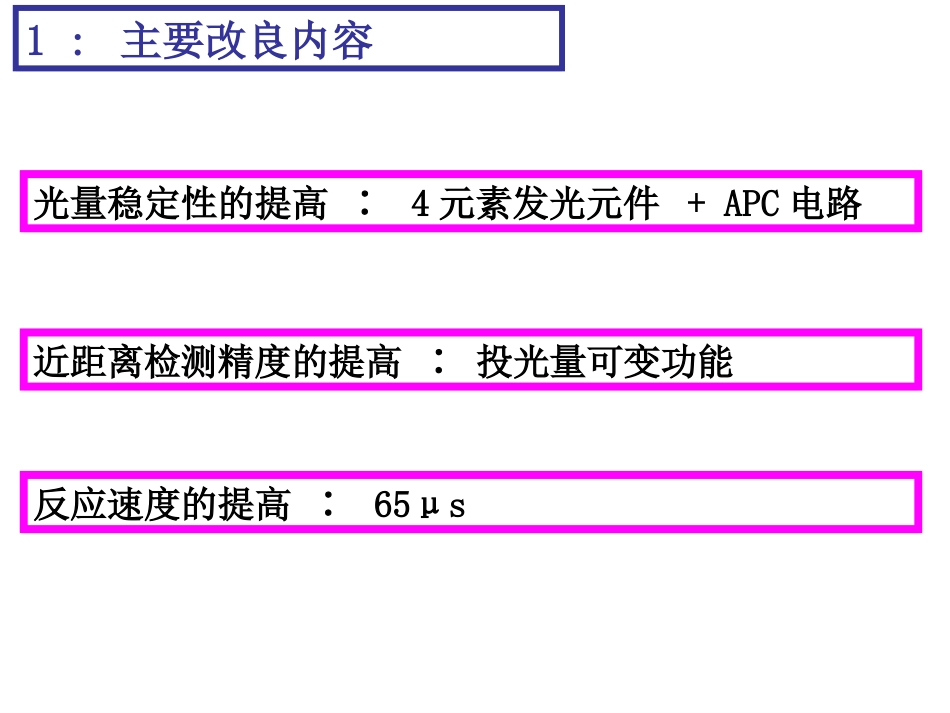

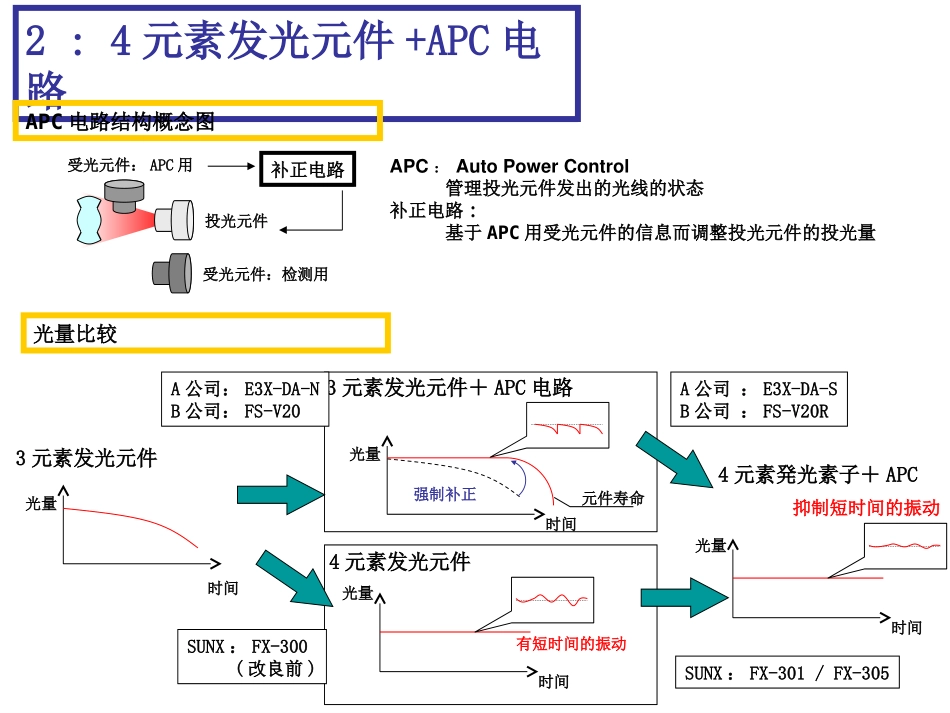

数字式光纤传感器FX-301改良版SUNX株式会社海外营业部2004年12月6日1:主要改良内容反应速度的提高∶65μs近距离检测精度的提高∶投光量可变功能光量稳定性的提高∶4元素发光元件+APC电路APC：AutoPowerControl管理投光元件发出的光线的状态补正电路：基于APC用受光元件的信息而调整投光元件的投光量投光元件受光元件：检测用受光元件：APC用补正电路时间光量3元素发光元件3元素发光元件＋APC电路时间光量元件寿命强制补正时间光量4元素发光元件有短时间的振动4元素発光素子＋APC时间光量抑制短时间的振动SUNX：FX-300(改良前)A公司：E3X-DA-NB公司：FS-V20A公司：E3X-DA-SB公司：FS-V20RSUNX：FX-301/FX-3052:4元素发光元件+APC电路APC电路结构概念图光量比较5阶段的投光量切换100％50％25％12.5％0％上图所示的投光量为参考数值。与检测距离或数字显示值没有直接的关系。≪开发背景≫近年来的光纤传感器由于性能提高,得到了检测距离方面的性能改善。长检测距离的实现是光量的提高带来的,因此近距离检测时光量易饱和。SUNX也通过DOUBLECOUPLINGLENS的采用、实现了光量的大幅度提高。改良前只好用FX-301B（蓝色LED）等光量较弱的放大器。改良前的FX-301通过“减光：S-D”模式（反应速度250μs固定）可以降低光量,以便进行饱和对策。新FX-301追加了PCTL（投光量可变)功能。它在所有的反应速度设定下都可以使用。3:投光量可变功能4:超高速反应时间超高速模式(H-SP)∶65μs高速模式(FAST)∶150μs减光模式(S-D)∶250μs标准模式(STD)∶250μs长距离模式(Long)∶2ms新追加改良版FX-301与改良前FX-301一起使用时,一定要将改良版放右侧。新Ａ新Ｂ旧Ａ旧Ｂ旧Ｃ旧Ｄ新Ｃ旧新旧新信号可以通信。改良前FX-301无法接收改良版发出的信号。防干扰功能也无效。旧旧旧旧新新旧仔细来看．．．旧A旧B旧α旧β新C新D旧γOKOKNG4台可以连接新旧之间信号无法通信5:注意事项双面印刷单面印刷显示灯部显示灯部凸型开关形状凸型开关形状侧面印刷（NAVI显示）侧面印刷（NAVI显示）■采用标牌式。显示灯更清晰。■改善手感,提高操作性。与激光传感器LS-400统一。■从外观可以辨别新旧。改良前改良版6:外观变更改良前改良版编码：CODE零点调整：0ADJ调整禁止：A_LC初始化：RESTMODENAVI：RUN：TEACH：ADJ：L/Don：TIMER：PRO显示转换：DISP显示反转：TURN节能：ECO频道下载：CHLO频道保存：CHSA反应速度：SPED计时器：DELY应差：HYS稳定余裕度：STB移动量：SHFT投光量可变：PCTL复制：COPY频道下载：CHLO频道保存：CHSA复制禁止：C_LC备份：B_UP7:NAVI操作指南8:主要用途■玻璃基板有无检测。■芯片通过检测。传感器说明资料ⅲIt’sEASY“FX-411”ＳＵＮＸ株式会社传感器事业部国際車設ＭＧ２００６年２月１５日调试只需旋转螺丝刀使用双数显显示设定值和入光量可同时确认双数显＋大型旋钮只需“看”和“转”简单操作的光纤放大器设定值（绿色四位LED）・光纤放大器的基本功能（六模式）①应答时间：三段②可变投光量：四段③延迟功能：OND/OFD/OSD④反转显示⑤ECO⑥保持功能（峰值/底值）入光量（红色四位LED）方便旋转大型旋钮输出切换开关商品概要ⅲIt’sEASY“FX-411”・・・数显和机械的结合双数显显示（设定值＋入光量）一般的确认方式只有通过放大器。『设定值』的确认也只有通过看放大器的数显。现在、不需要任何操作、仅仅看一下就可以确认设定值、达到工时的减少。一边确认『入光量』、一边可以调整『设定值』、使得点検・調整快速简单。装备安定表示灯装备了可以针对入光量进行余量判定的安定表示灯的只有ＳＵＮＸ。FX-411在入光量是设定值＋10%以上的场合、或者、－10%以下的场合安定表示灯亮、表示可以安定检测。灯灭＝不安定入光状態10％设定值10％灯亮＝安定入光状態灯灭＝不安定入光状態灯亮＝安定入光状態ＳＵＮＸONLY２００５年４月调查ⅲIt’sEASY“FX-411”・・・数显和机械的结合调试方便成本降低！！使用旋转方便的大型旋钮开关在现场可以使用平时用的十字螺丝刀进行操作、调整使用了容易辨视的大型开关。容易辨认的橙色开关・不用担心旋转多了会损坏使用了无限旋转开关。ⅲIt’sEASY“F...
