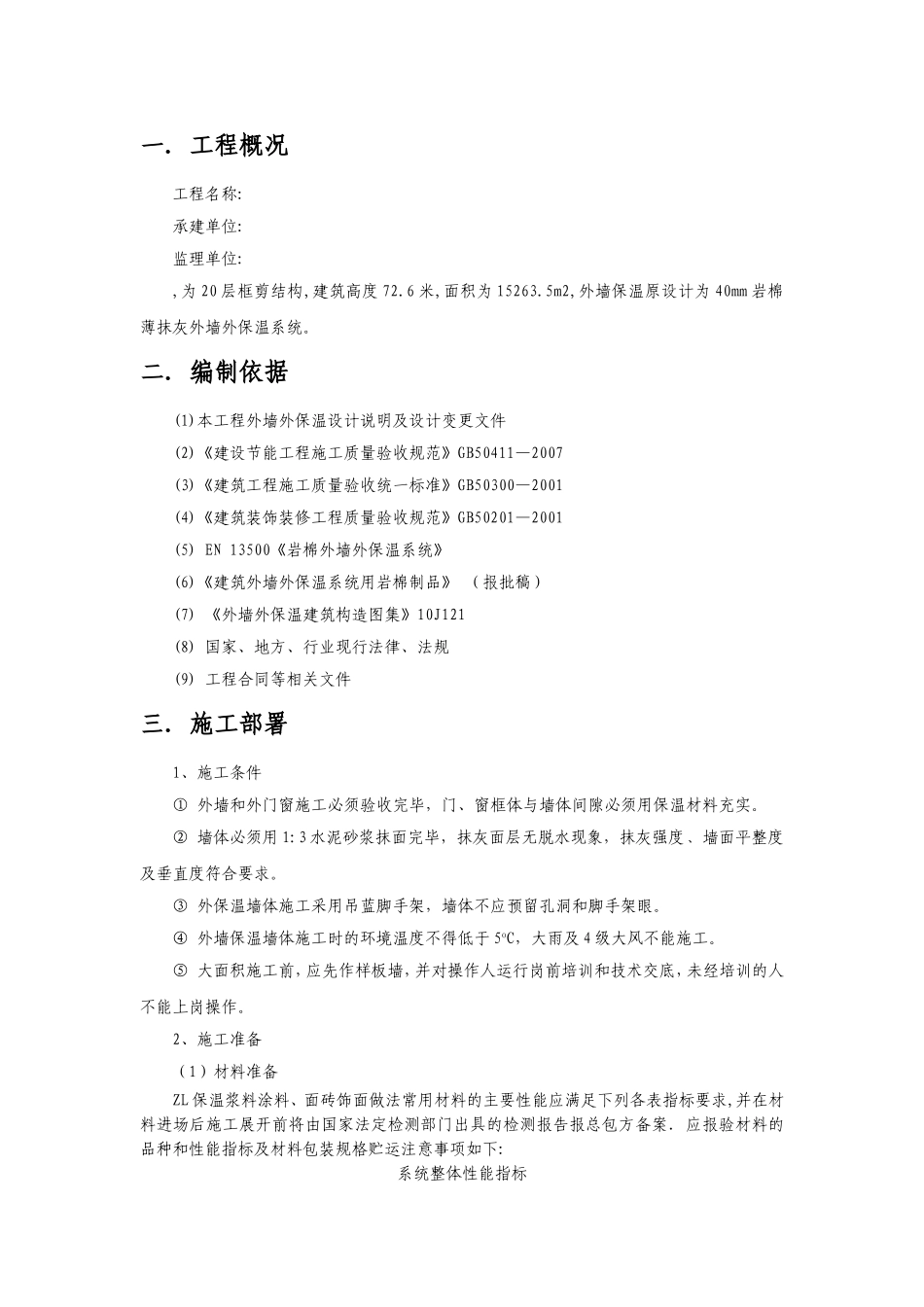

外墙保温专项施工方案二〇一一年四月二日一．工程概况工程名称:承建单位:监理单位:,为20层框剪结构,建筑高度72.6米,面积为15263.5m2,外墙保温原设计为40mm岩棉薄抹灰外墙外保温系统。二．编制依据(1)本工程外墙外保温设计说明及设计变更文件(2)《建设节能工程施工质量验收规范》GB50411—2007(3)《建筑工程施工质量验收统一标准》GB50300—2001(4)《建筑装饰装修工程质量验收规范》GB50201—2001(5)EN13500《岩棉外墙外保温系统》(6)《建筑外墙外保温系统用岩棉制品》（报批稿）(7)《外墙外保温建筑构造图集》10J121(8)国家、地方、行业现行法律、法规(9)工程合同等相关文件三．施工部署1、施工条件①外墙和外门窗施工必须验收完毕，门、窗框体与墙体间隙必须用保温材料充实。②墙体必须用1:3水泥砂浆抹面完毕，抹灰面层无脱水现象，抹灰强度﹑墙面平整度及垂直度符合要求。③外保温墙体施工采用吊蓝脚手架，墙体不应预留孔洞和脚手架眼。④外墙保温墙体施工时的环境温度不得低于5oC，大雨及4级大风不能施工。⑤大面积施工前，应先作样板墙，并对操作人运行岗前培训和技术交底，未经培训的人不能上岗操作。2、施工准备（1）材料准备ZL保温浆料涂料、面砖饰面做法常用材料的主要性能应满足下列各表指标要求,并在材料进场后施工展开前将由国家法定检测部门出具的检测报告报总包方备案.应报验材料的品种和性能指标及材料包装规格贮运注意事项如下:系统整体性能指标检测项目性能指标抗风荷载性能系统抗风压值不小于风荷载设计值。机械固定EPS钢丝网架板外墙外保温系统供安全系数K应不小于2，其他系统K应不小于1.5.抗冲击性建筑物首层墙面及门窗等易受碰撞部位：10J级；二层以上墙面等不易受碰撞部位；3J级吸水量水中浸泡1h，只带有抹面层和带有全部保护层的系统的吸水量均不得大于或等于1.0Kg/㎡耐冻融性能30次冻融循环后，保护层无空鼓、脱落，无渗水裂缝；保护层与保温层的拉伸粘结强度不小于0.1Mpa，破坏部位应位于保温层热阻复合墙体热阻符合设计要求抹面层不透水性2h不透水保护层水蒸汽渗透阻≥0.85g/(㎡.h)系统抗震性设防烈度等级下，饰面及外保墙系统无脱落系统耐候性①经耐侯性试验后不得出现装饰层起泡或剥落，保护层脱鼓或脱落等破坏，不得产生渗水裂缝。②具有薄抹面层的外保温系统，抹面层与保温层的拉伸粘结强度不得小于0.1MPa，且破坏部位在保温层内。③系统抗冲击性检测应符合系统要求。岩棉板主要性能如下表检验项目单位指标试验方法密度kg/m3≥160GB/T5480直角偏离度mm/m≤5GB/T5480平整度偏差mm≤6附录A质量吸湿率%≤5.0GB/T5480憎水率%≥98GB/T10299导热系数W/(m·K)≤0.041GB/T10295、GB/T10294(仲裁试验)压缩强度kPa≥40GB/T13480燃烧性能—A级GB8624—1997注：1.“尺寸稳定性”试验：温度（70±2）℃，时间48h，试样尺寸（200±1）mm×（200±1）mm，厚度为样品厚度，试样数量为3块；2.“压缩强度”试验：试样尺寸（200±1）mm×（200±1）mm，厚度为样品厚度，试样数量为5块。岩棉板的尺寸及允许偏单位：mm长度长度允许偏差宽度宽度允许偏差厚度厚度允许偏差600+10-3500+5-330-200+3-39106001200630岩棉板界面砂浆的性能指标项目性能指标外观白色粘稠液体拉伸粘结强度/MPa(与岩棉板)原强度≥0.15，破坏界面在岩棉板上耐水≥0.15，破坏界面在岩棉板上涂覆防水剂的岩棉块24h部分浸泡吸水量≤1.0kg/m2ZL干拌粘结砂浆性能指标及存运条件检验项目单位指标试验方法拉伸粘结强度（与水泥砂浆）标准状态MPa≥0.60JGJ144浸水后7d≥0.40胶粘剂与基层拉伸粘结强度MPa≥0.30JGJ144注：岩棉板的板面应做界面处理。包装：50kg/袋；贮存：-5～35℃条件下，贮存期为6个月。防潮、防雨；运输：按非危险品办理。ZL粘结找平保温浆料主要性能指标表4项目单位指标湿表观密度kg/m3≤520干表观密度kg/m3≤300导热系数W/m·k≤0.070压缩强度56dMPa≥0.3燃烧性能－B1级拉伸粘结强度（与带界面剂的水泥砂浆试块）常温常态56dMPa≥0.12拉伸粘结强度（与带界面砂浆的聚苯板）常温常态56dMPa≥0.10或聚苯板破坏包装:35kg塑料编织袋内衬防潮膜,复合聚苯颗粒为200L塑料编织袋包装,胶粉料通风干...
