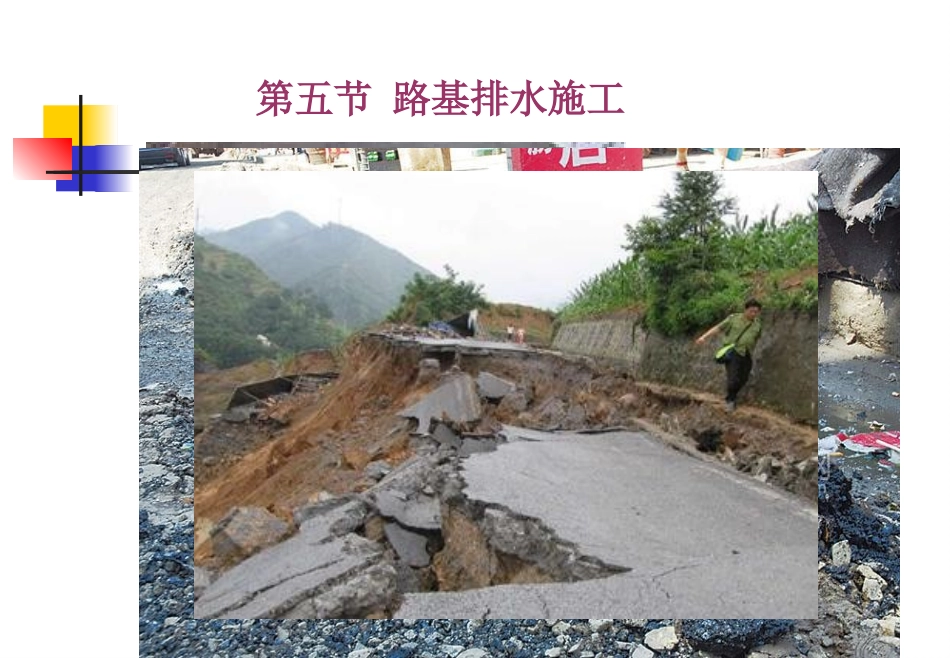

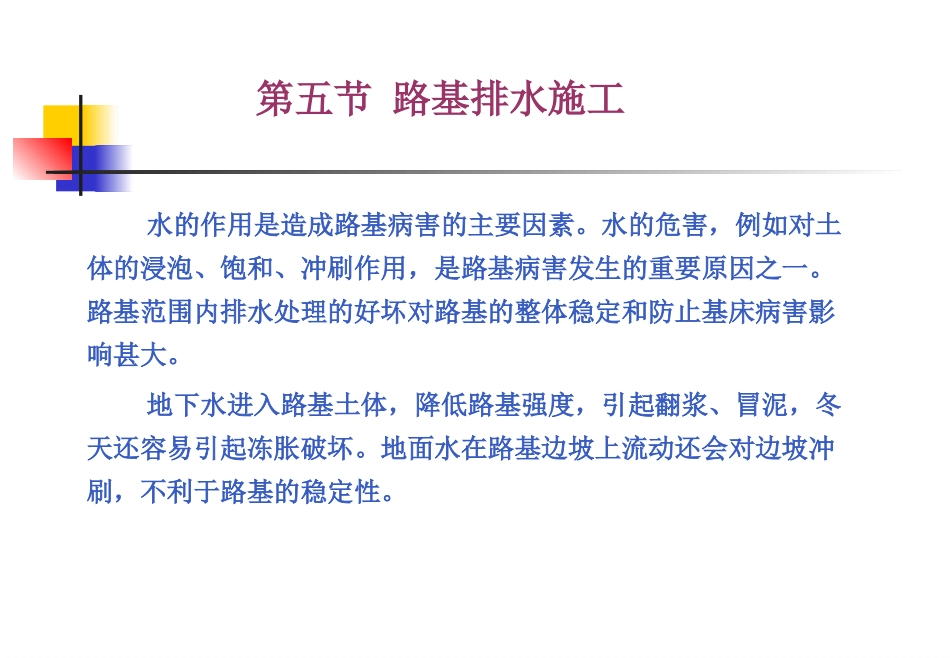

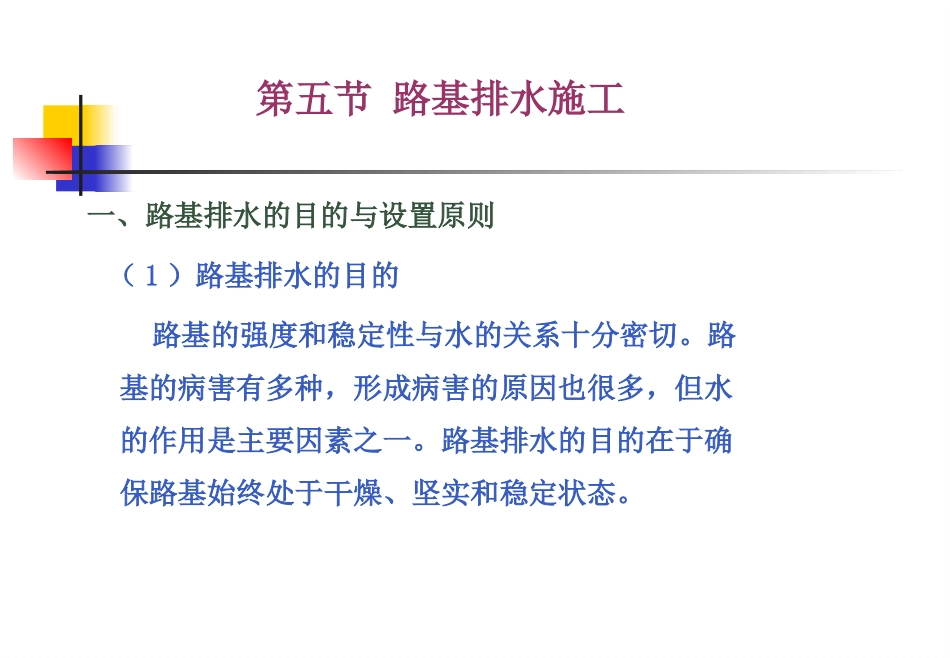

水的作用是造成路基病害的主要因素。水的危害，例如对土体的浸泡、饱和、冲刷作用，是路基病害发生的重要原因之一。路基范围内排水处理的好坏对路基的整体稳定和防止基床病害影响甚大。地下水进入路基土体，降低路基强度，引起翻浆、冒泥，冬天还容易引起冻胀破坏。地面水在路基边坡上流动还会对边坡冲刷，不利于路基的稳定性。第五节路基排水施工第五节路基排水施工一、路基排水的目的与设置原则（1）路基排水的目的路基的强度和稳定性与水的关系十分密切。路基的病害有多种，形成病害的原因也很多，但水的作用是主要因素之一。路基排水的目的在于确保路基始终处于干燥、坚实和稳定状态。第五节路基排水施工路基施工中，应校核全线路基排水系统的设计是否完备和妥善，必要时应予以补充或修改，应重视排水工程的质量和使用效果。设置施工现场的临时性排水措施，保证路基工程质量，提高施工效率。路基养护中，对排水设施应定期检查与维修，以保证排水设施正常使用。第五节路基排水施工（2）路基排水设计的一般原则1）排水设计要因地制宜、全面规划，因势利导、综合整治，讲究实效、注意经济，充分利用有利地形和自然水系。2）各种路基排水沟渠的设置，应注意与农田水利相配合。3）设计前必须进行调查研究，查明水源与地质条件，各种排水沟渠的平面布置与竖向布置相配合，做到综合整治，分期修建。第五节路基排水施工4）路基排水要注意防止附近山坡的水土流失，尽量不破坏天然水系，不轻易合并自然沟溪和改变水流性质，尽量选择有利地质条件布设人工沟渠，减少排水沟渠的防护与加固工程。对于重点路段的重要排水设施，以及土质松软和纵坡较陡地段的排水沟渠，应进行必要的防护与加固。5）路基排水要结合当地水文条件和道路等级等具体情况，注意就地取材，以防为主，既要稳固适用，又必须讲究经济效益。第五节路基排水施工二、地表排水设施施工边沟截水沟排水沟跌水与急流槽渡水槽与倒虹吸蒸发池第五节路基排水施工二、地表排水设施施工1.边沟设置位置：挖方路基的路肩外侧或低路堤的坡脚外侧，多与路中线平行。设置作用：汇集和排除路基范围内的地面水。结构：浆砌片石、栽砌卵石、水泥混凝土预制块横断面形式：梯形：土质三角形：机械化施工、矮路堤流线形：积雪、积沙路段矩形：石质二、地表排水设施施工二、地表排水设施施工设计要点：纵坡：一般与路线纵坡一致。平坡路段，边沟纵坡宜不小于0.5％。无需水力计算，紧靠路基设计，不允许其他沟渠的水引入，不允许与其它沟渠合用。不宜过长，不超过200~300m利用自然沟渠、排水井、涵洞等排出出口处妥善处理：防冲刷（涵洞、急流槽、跌水）二、地表排水设施施工2.截水沟设置位置：挖方路基边坡坡顶以外，或山坡路堤上方的适当地点，尽量与大多数水流方向垂直。设置作用：拦截并排除路基上方流向路基的地面径流，保证挖方边坡和填方坡角不受流水冲刷。挖方路段截水沟截面形式：挖方路段山坡填方路段二、地表排水设施施工挖方路段截水沟：d〉5m，地质不良地段可取〉10m或更大，截水沟下侧可堆置挖沟土方，且顶部设倾向沟内的2%的土台二、地表排水设施施工填方路段截水沟：截水沟与坡脚之间，要有不小于2m间距，并做成倾向沟内的2%的横坡。二、地表排水设施施工截水沟的横断面形式：梯形、与地面水流方向垂直1：m=1：1~1.5，b>0.5,h>0.5（按设计流量计算）纵坡及长度：纵坡宜不小于0.3％；长度以200～500m为宜。设计要点：沟壁底：密实、不滞留、不渗水，需加固、铺砌二、地表排水设施施工3.排水沟设置作用：引水，排除来自边沟、截水沟、或路基范围内其他水源的水流，引至桥涵或路基范围以外指定地点。设置位置：离路基尽可能远些，距路基坡角不宜小于2m。横断面：一般采用梯形，底宽与深度不宜小于0.5m，（水力计算选定）土沟的边坡坡度约为1：1～1：1.5。纵坡：可取0.5％～1.0％，不小于0.3％，不大于3％。二、地表排水设施施工平面上力求短捷平顺，以直线为宜，或采用大半径曲线（R=10~20m）转向；连续长度宜短，不超过500m纵坡宜不小于0.3％，不大于3%；若大于需加固处...
