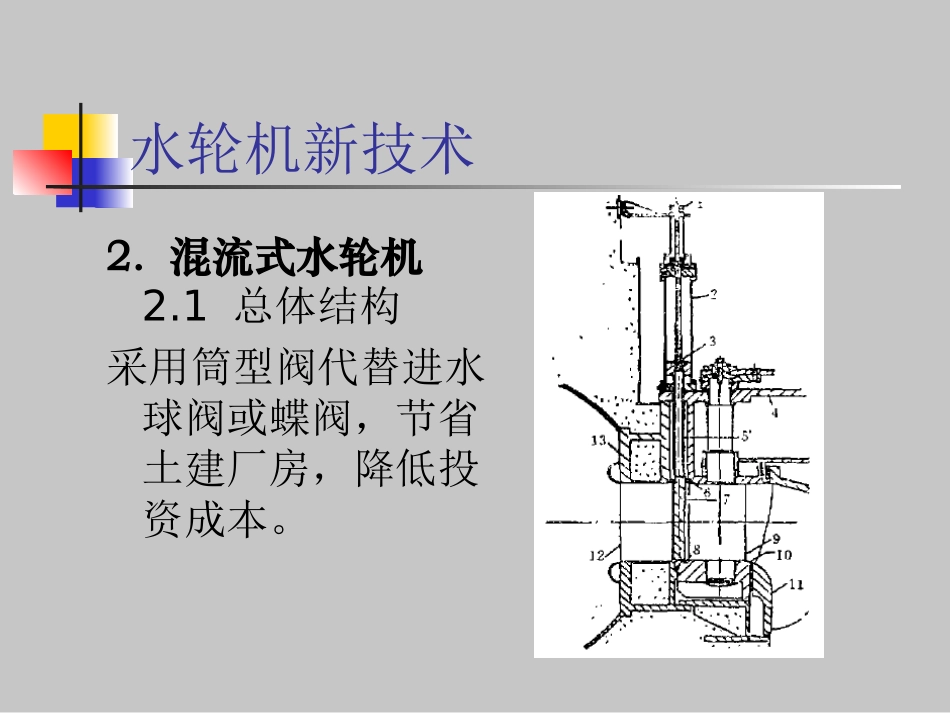

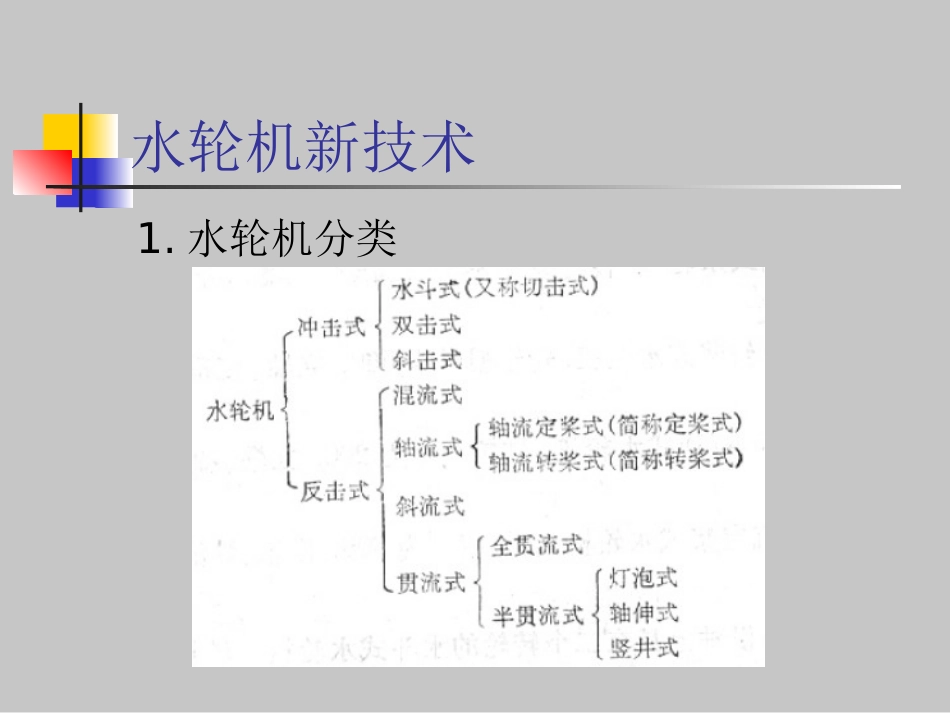

水轮机新材料及新技术的应用天津市天发重型水电设备制造有限公司技术中心水机部部长周学均02286818735/13752098311Email:zhouxuejun1978@163.com2010.09水轮机新技术1.水轮机分类水轮机新技术2.混流式水轮机2.1总体结构采用筒型阀代替进水球阀或蝶阀，节省土建厂房，降低投资成本。水轮机新技术2.混流式水轮机2.1总体结构筒型阀与顶盖、筒阀接力器整体吊装水轮机新技术2.混流式水轮机2.1总体结构筒阀采用电气液压同步技术，保证精度，实现动水及停电关闭。水轮机新技术2.混流式水轮机2.1总体结构机组推力轴承不设计在顶盖上而是设计在发电机端。水轮机新技术2.混流式水轮机2.1总体结构补气系统采用中心孔补气加尾水管管壁补气结构，中心孔布置在机组顶端，相对与十字架补气和短管补气，不影响流态。（尾水管壁补气可以与强迫补气接通）水轮机新技术2.混流式水轮机2.1总体结构-两种补气装置浮球式补气装置阀板式补气装置水轮机新技术2.混流式水轮机2.2转轮采用X型叶片保证宽的稳定运行区域。数控加工保证型线精度。水轮机新技术2.混流式水轮机2.2转轮采用数值分析技术，对原转轮进行优化，提高转轮效率和稳定性。水轮机新技术2.混流式水轮机2.2转轮材料全部采用不锈钢制作，转轮进水边及出水边、下环采用喷涂技术提高了抗空蚀及磨损性能。水轮机新技术2.混流式水轮机2.2转轮转轮与主轴连接采用摩擦传递，便于安装，实现转轮的互换。水轮机新技术2.混流式水轮机2.3导水机构导叶采用全不锈钢，数控加工，导叶端面采用间隙密封，立面才本体接触密封。水轮机新技术2.混流式水轮机2.3导水机构底环抗磨板采用U-PF复合材料，把合结构，便于更换。水轮机新技术2.混流式水轮机2.3导水机构U_PF复合板结构上部为复合层，下部为钢板，以保证强度。封盖采用螺纹结构。水轮机新技术2.混流式水轮机2.3导水机构导叶臂采用复合拐臂摩擦环结构，保证间断销剪断后导叶不晃动。水轮机新技术2.混流式水轮机2.3导水机构导叶限位装置安装在顶盖上而不设计在流道内。水轮机新技术2.混流式水轮机2.3导水机构各轴套大量采用钢背复合材料和塑料瓦技术，免于润滑，节省空间。水轮机新技术2.混流式水轮机2.3导水机构/进口新材料轴承（GGB）纤维缠绕编织轴承水轮机新技术2.混流式水轮机2.3导水机构进口新材料轴承（ORKOT）聚合轴承水轮机新技术2.混流式水轮机2.3导水机构检修对于老机组，建议将导水机构整体拆除，然后整体更换新结构。老机组加工精度不够，影响开口一致性和密封效果水轮机新技术2.混流式水轮机2.4主轴密封传统的主轴密封通常采用橡胶活塞密封或橡胶平板密封，密封效果不好，同时磨损严重。水轮机新技术2.混流式水轮机2.4主轴密封采用复合材料密封，抗磨损性能良好。CESTIDUR材料，保证运行4年不更换。进口密封材料水轮机新技术2.混流式水轮机2.4主轴密封CESTIDUR材料密封设计计算示意图水轮机新技术2.混流式水轮机2.4主轴密封采用泵板加迷宫密封，不用润滑水，密封效果好。泵板迷宫免维护水轮机新技术2.混流式水轮机2.4主轴密封改性活塞密封材料改为耐磨橡胶，活塞倒置，可以保证不烧活塞。改性活塞水轮机新技术2.混流式水轮机2.4主轴密封采用盘根密封，改造简单，效果好。水轮机新技术2.混流式水轮机2.5轴承轴承现多采用分块瓦轴承和筒式巴氏合金瓦轴承，相对与水橡胶轴承使用寿命长，保证机组安全稳定运行。水轮机新技术2.混流式水轮机2.5轴承采用分块瓦轴承，机组不漏油不甩油。斜楔支撑，保证强度。水轮机新技术2.混流式水轮机2.5轴承轴承上部与轴颈配合处密封采用接触油档。密封效果良好。水轮机新技术2.混流式水轮机2.5轴承采用带轴领的筒式轴承，柔性结构，瓦背冷却，节省空间，效果好。水轮机新技术2.混流式水轮机2.5轴承采用弹性塑料瓦，据介绍可行，但是我公司未采用过。水轮机新技术3.贯流式水轮机3.1总体结构由于贯流式水轮机流道平直，水力效率高，在低水头电站（25m以下）正被广泛使用。灯泡贯流竖井贯流轴伸贯流全贯流水轮机新技术3.贯流式水轮机竖井贯流轴伸贯流水轮机新技术3.贯流式水轮机灯泡贯流全贯流水轮机新技术3.灯泡贯流式水轮机3.1总体结构水轮机新技术3.灯泡贯流式水轮...
