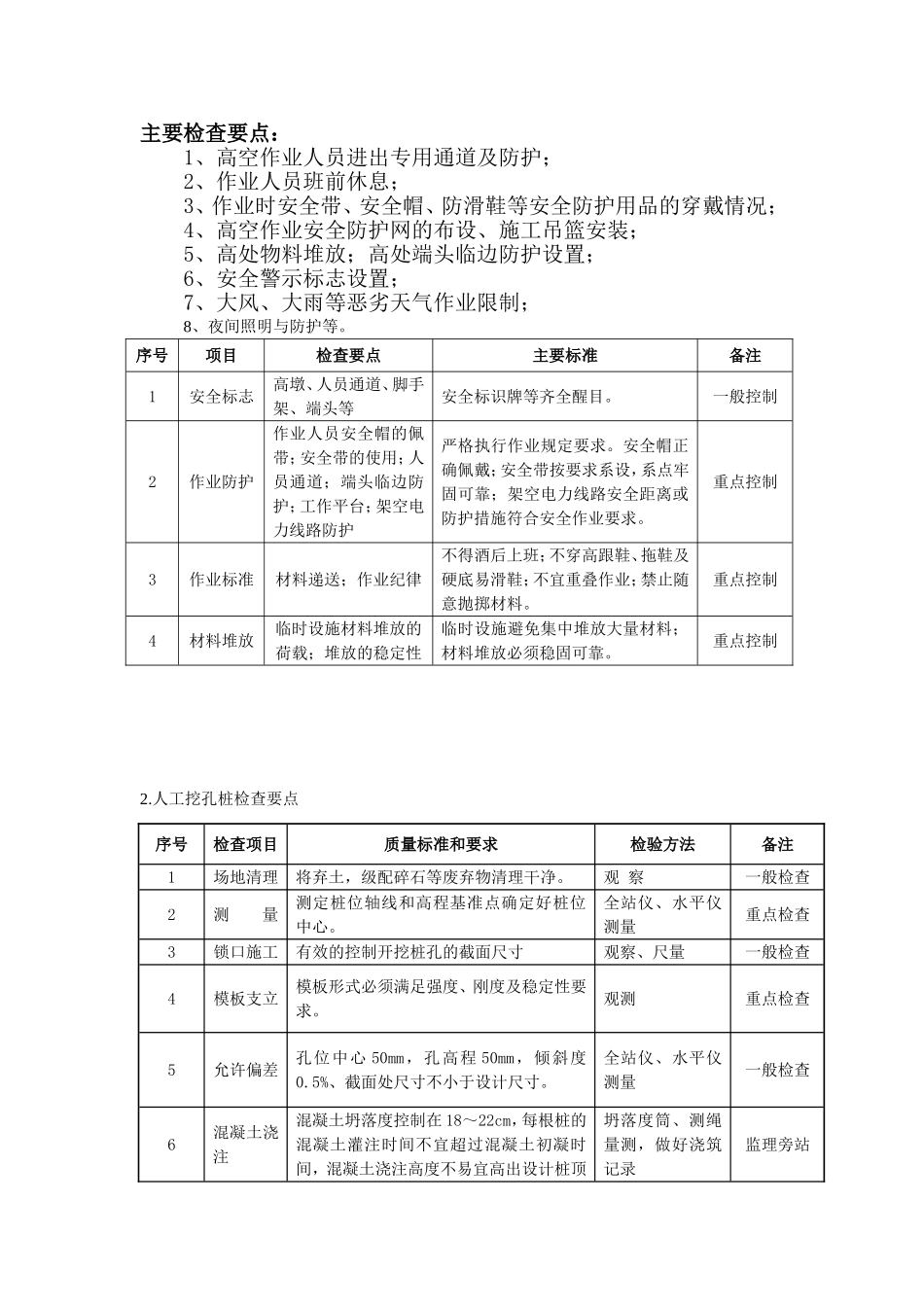

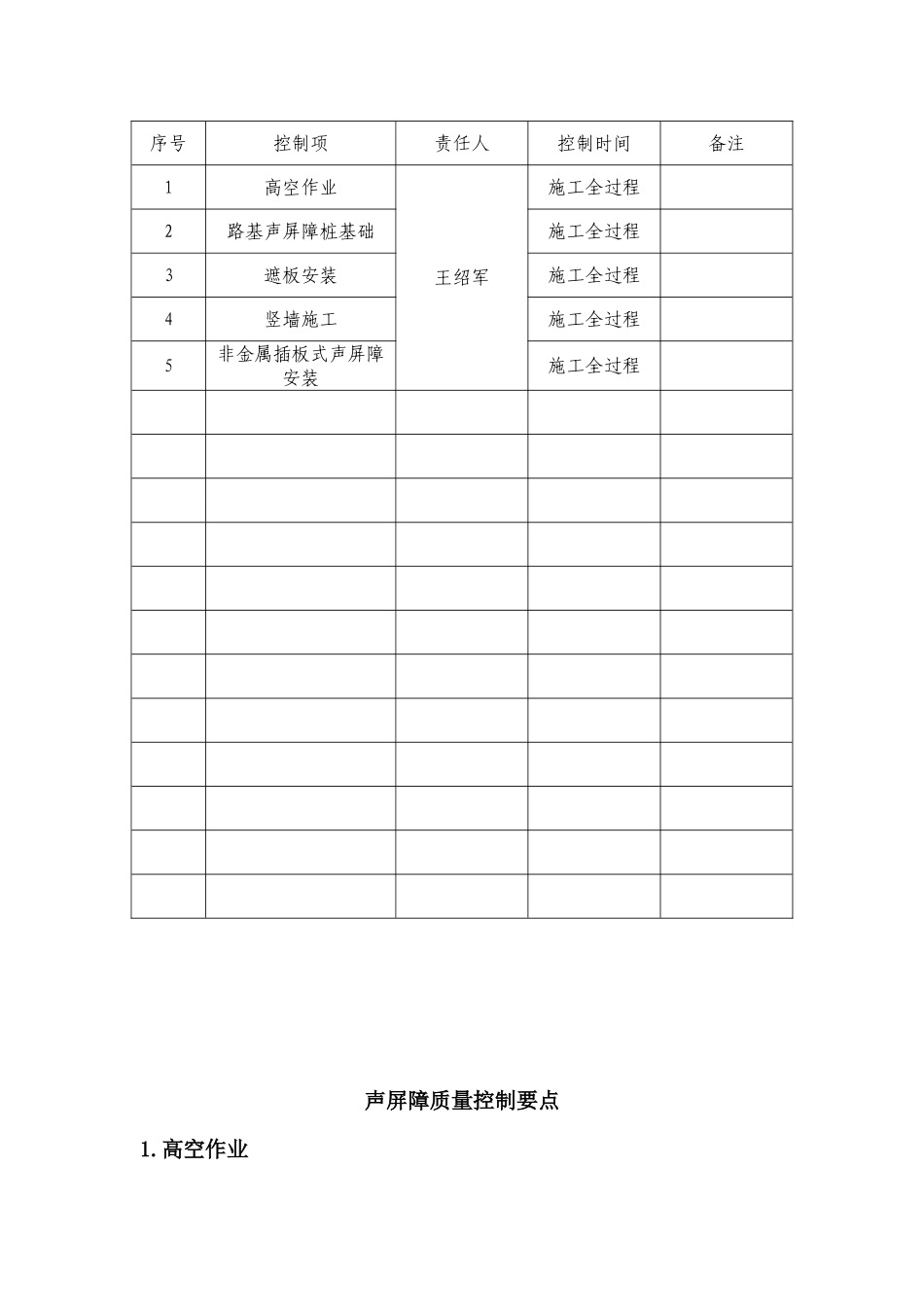

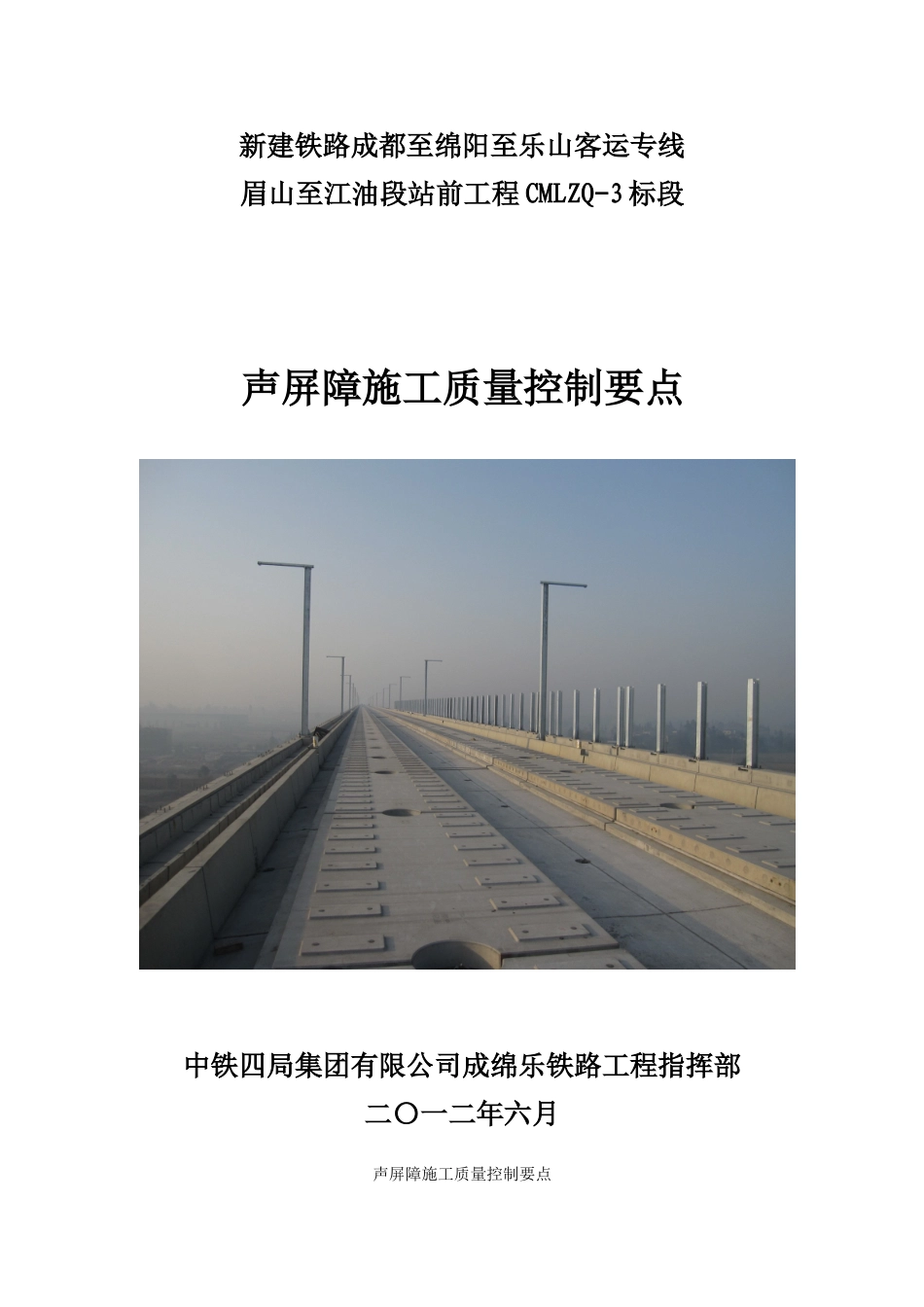

新建铁路成都至绵阳至乐山客运专线眉山至江油段站前工程CMLZQ-3标段声屏障施工质量控制要点中铁四局集团有限公司成绵乐铁路工程指挥部二〇一二年六月声屏障施工质量控制要点序号控制项责任人控制时间备注1高空作业王绍军施工全过程2路基声屏障桩基础施工全过程3遮板安装施工全过程4竖墙施工施工全过程5非金属插板式声屏障安装施工全过程声屏障质量控制要点1.高空作业主要检查要点：1、高空作业人员进出专用通道及防护；2、作业人员班前休息；3、作业时安全带、安全帽、防滑鞋等安全防护用品的穿戴情况；4、高空作业安全防护网的布设、施工吊篮安装；5、高处物料堆放；高处端头临边防护设置；6、安全警示标志设置；7、大风、大雨等恶劣天气作业限制；8、夜间照明与防护等。序号项目检查要点主要标准备注1安全标志高墩、人员通道、脚手架、端头等安全标识牌等齐全醒目。一般控制2作业防护作业人员安全帽的佩带；安全带的使用；人员通道；端头临边防护；工作平台；架空电力线路防护严格执行作业规定要求。安全帽正确佩戴；安全带按要求系设，系点牢固可靠；架空电力线路安全距离或防护措施符合安全作业要求。重点控制3作业标准材料递送；作业纪律不得酒后上班；不穿高跟鞋、拖鞋及硬底易滑鞋；不宜重叠作业；禁止随意抛掷材料。重点控制4材料堆放临时设施材料堆放的荷载；堆放的稳定性临时设施避免集中堆放大量材料；材料堆放必须稳固可靠。重点控制2.人工挖孔桩检查要点序号检查项目质量标准和要求检验方法备注1场地清理将弃土，级配碎石等废弃物清理干净。观察一般检查2测量测定桩位轴线和高程基准点确定好桩位中心。全站仪、水平仪测量重点检查3锁口施工有效的控制开挖桩孔的截面尺寸观察、尺量一般检查4模板支立模板形式必须满足强度、刚度及稳定性要求。观测重点检查5允许偏差孔位中心50mm，孔高程50mm，倾斜度0.5%、截面处尺寸不小于设计尺寸。全站仪、水平仪测量一般检查6混凝土浇注混凝土坍落度控制在18～22cm，每根桩的混凝土灌注时间不宜超过混凝土初凝时间，混凝土浇注高度不易宜高出设计桩顶坍落度筒、测绳量测，做好浇筑记录监理旁站孔口。7应急救援人员培训；应急方案；应急材料；应急指挥；应急人员；应急预案演练。有救援应急方案，并经常演练；有应急物资设备。重点控制3、遮板安装现场检查要点4、竖墙现场检查要点序号项目允许偏差（mm）检验方法备注1中心位置5尺量一般检查2厚度-5～+5尺量一般检查3顶面高程-10～+10水准仪一般检查4顶面及侧面平整度31m靠尺、塞尺一般检查5预留孔中心位置15尺量重点检查6垂直度3mm/1m吊线尺量重点检查5、非金属插板式声屏障安装检查要点序号项目允许偏差（mm）检验方法备注1轴线位置基础+20，0尺量每边不少于2处重点检查偏差立柱±52高程偏差基础±10水准仪测量重点检查立柱±53柱底钢板水平度偏差±0.5水准仪测量重点检查4单元板安装允许偏差左右±2尺量重点检查上下板缝前后±1尺量相邻单元板高程±2水准仪测量5H型钢及螺杆的垂直度偏差0.2%尺量重点检查6外露螺杆长度误差±2尺量重点检查7螺栓纵横向偏差±3尺量重点检查8预留孔底高程无砟±5尺量重点检查926m范围内，H型钢沿线路方向的横向误差±3全站仪测量重点检查
