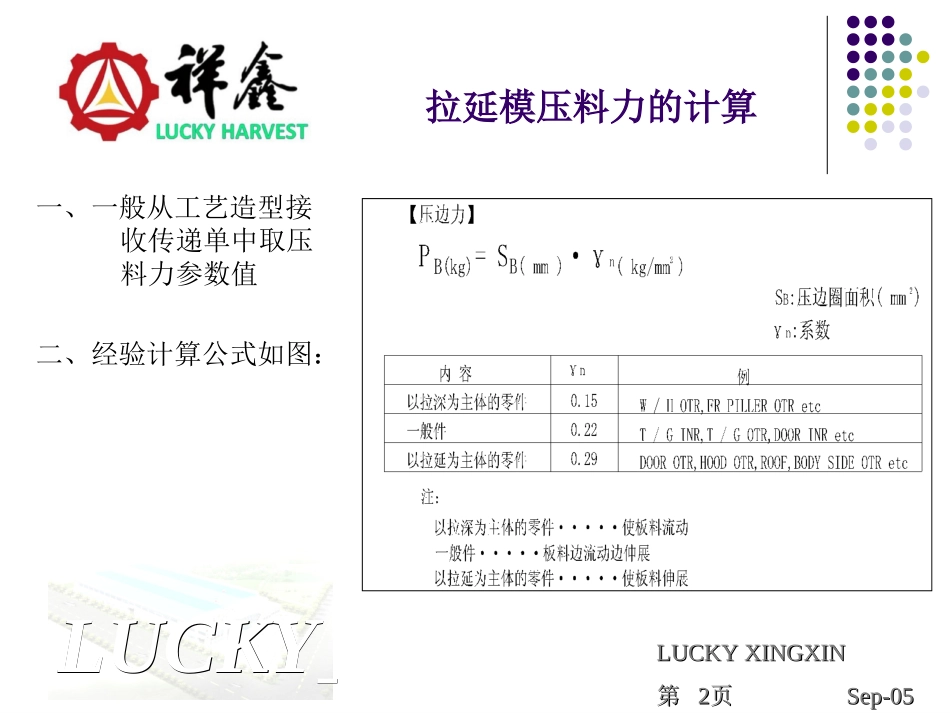

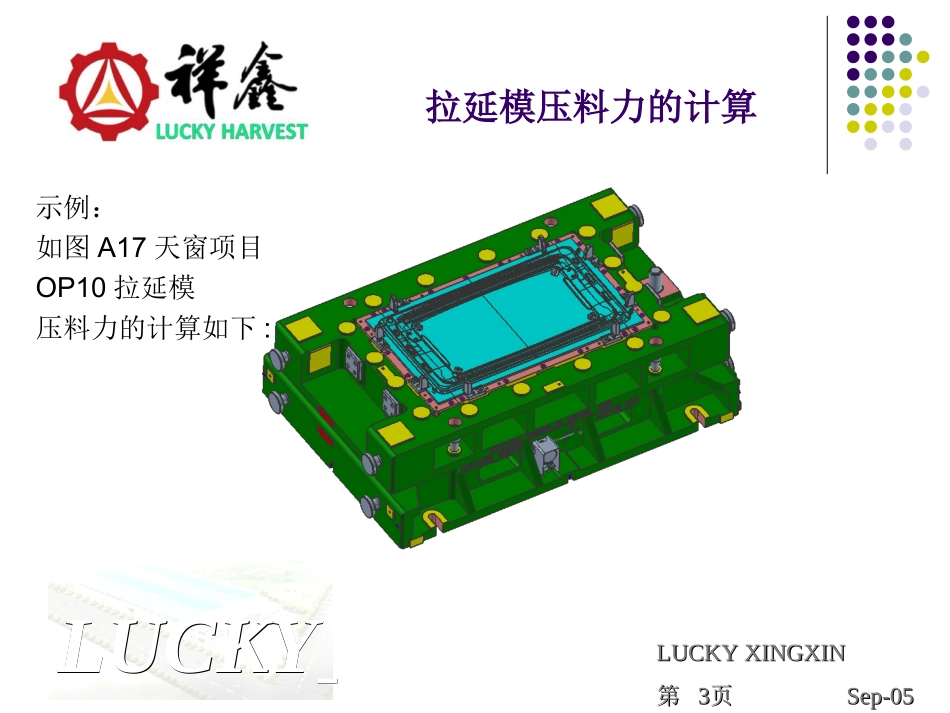

LUCKYLUCKYLUCKYXINGXINLUCKYXINGXIN第第11页页Sep-05Sep-05东莞市祥鑫汽车模具制品有限公司东莞市祥鑫汽车模具制品有限公司各类型模具的力的计算方式铸模事业部培训LUCKYXINGXINLUCKYXINGXIN第第22页页Sep-05Sep-05LUCKYLUCKY拉延模压料力的计算一、一般从工艺造型接收传递单中取压料力参数值二、经验计算公式如图：LUCKYXINGXINLUCKYXINGXIN第第33页页Sep-05Sep-05LUCKYLUCKY拉延模压料力的计算示例：如图A17天窗项目OP10拉延模压料力的计算如下:LUCKYXINGXINLUCKYXINGXIN第第44页页Sep-05Sep-05LUCKYLUCKY拉延模压料力的计算一、在工艺造型接收传递单中写明了顶压力为FCAE=54T查《KALLER标准件书》选择X4200-038的氮气弹簧,查表初始压缩力为4.2T,预计选用14个氮气弹,则压料力为F压料力=4.2×14=58.8TF压料力=58.8T>FCAE=54TLUCKYXINGXINLUCKYXINGXIN第第55页页Sep-05Sep-05LUCKYLUCKY拉延模压料力的计算二、按经验计算公式计算测量得压料面积为SB=113820mm2Vn系数取值=0.22则压料力：PB=113820x0.22=25040(kg)=25(T)PB=25TF卸=9147N工作行程5mm，则总压缩量为20mm，产生压缩力F总。则，F总=19.1*20*32=12224kg>F卸=9147kg修边冲孔模卸料力的计算LUCKYXINGXINLUCKYXINGXIN第第1010页页Sep-05Sep-05LUCKYLUCKY压料力一般为压弯力的16%-30%.F=(16%-30%)xLxtx0b(N)Lxtx0b=弯曲成形力(N)L=加工长度(mm)t=料厚(mm)σb=抗拉强度(Mpa)抗拉强度x0.8=抗剪强度经验公式是取附表中的换算工式取值：翻边整形模压料力的计算LUCKYXINGXINLUCKYXINGXIN第第1111页页Sep-05Sep-05LUCKYLUCKY示例：如图A17天窗项目，翻边整形模测量得总翻边整形线的弧长为L=1051mm料厚t=1.0mm;材料抗拉强度0b=440MPa则压弯力为F=1051×1.0×440=462440N压料力取压弯力的20%,则压料力为F压=0.2F=0.2×462440N=138732N=9.2T查《KALLER标准件书》，选择X750-063的氮气弹簧,预计选用10个氮气弹,翻边刀块工作前提前5mm压料，查表计算产生的压缩力为F预=10.5T>F压=9.2T工作行程50mm，则总压缩量为55mm，产生压缩力F总。查表计算产生的压缩力为F总=10.97T>F压=9.2T翻边整形模压料力的计算LUCKYXINGXINLUCKYXINGXIN第第1212页页Sep-05Sep-05LUCKYLUCKY自制斜楔模滑动块回程力的计算回程力=斜楔的滑块和工作刀块重量+工作刀块的卸料力工作刀块重量=锁付在滑块上随滑块一起运动的部件(翻边刀块或修边刀块或冲头组件或侧压料板或安全用滑板、螺栓,回程用弹簧组等等的重量的总和)滑块的重量=根据斜楔角度不同有以下几种情况水平滑块:滑块重量x1.0以上倾斜滑块:滑块重量x1.5以上吊冲滑块:滑块重量x1.2以上工作刀块的卸料力=根据工作内容来定(翻边整形卸料力或修边冲孔卸料力)备注:回程力用弹簧的初始压力要大于滑块重量终压力大于计算公式压力值LUCKYXINGXINLUCKYXINGXIN第第1313页页Sep-05Sep-05LUCKYLUCKY自制斜楔模滑动块回程力...
