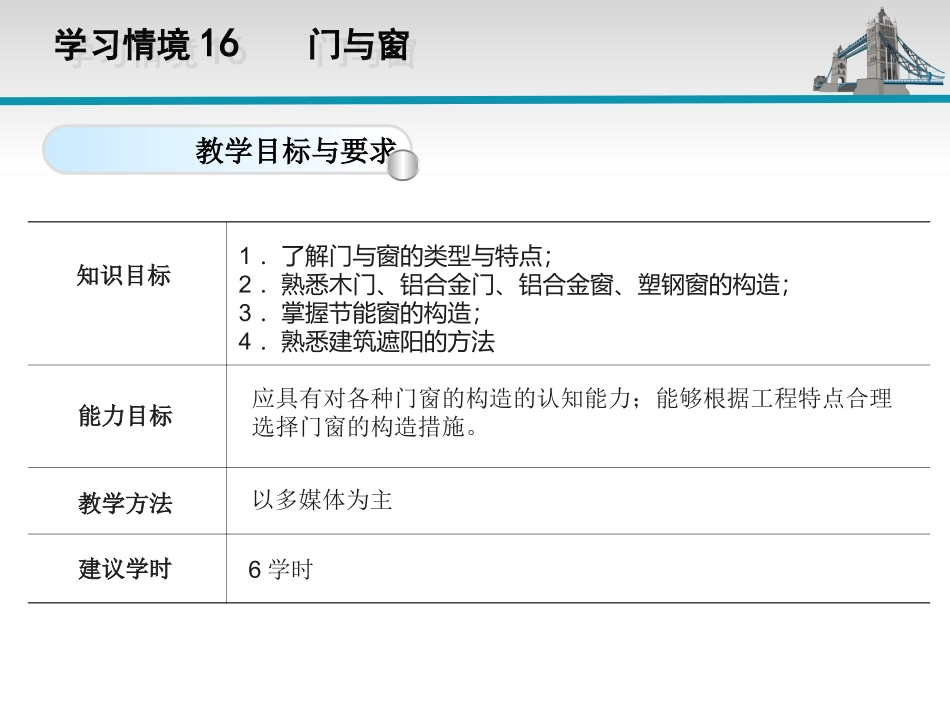

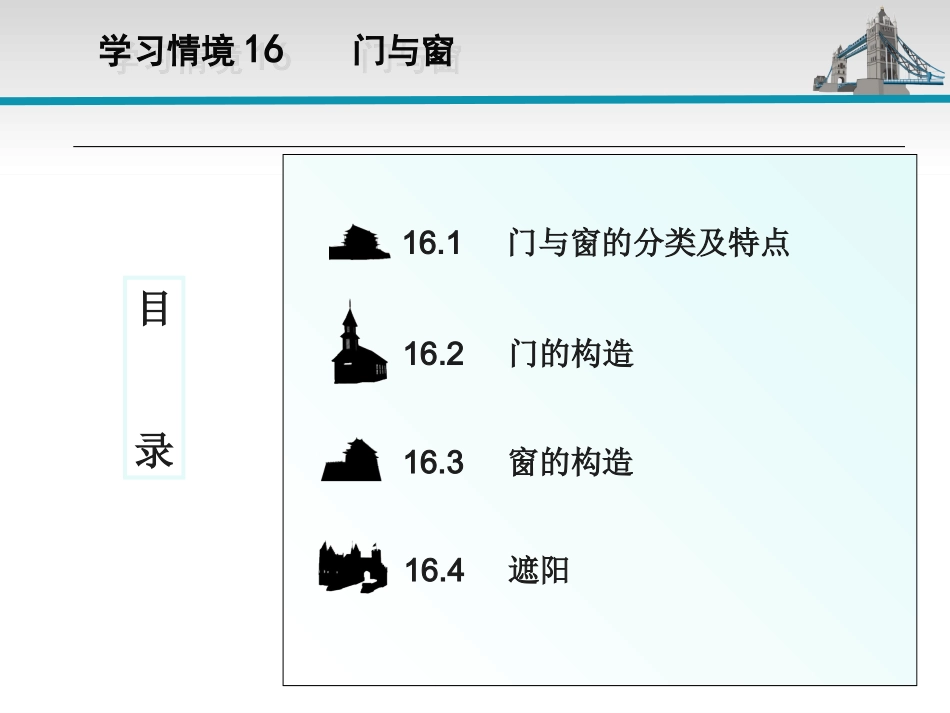

建筑识图与建筑构造新世纪高职高专教材编审委员会组编主编闫培明新世纪高职高专建筑工程技术类课程规划教材新世纪高职高专建筑工程技术类课程规划教材JIANZHUSHITUYUJIANZHUGOUZAO学习情境16门与窗学习情境16门与窗16.1门与窗的分类及特点16.2门的构造16.3窗的构造16.4遮阳目录学习情境16门与窗学习情境16门与窗教学目标与要求知识目标能力目标教学方法建议学时1．了解门与窗的类型与特点；2．熟悉木门、铝合金门、铝合金窗、塑钢窗的构造；3．掌握节能窗的构造；4．熟悉建筑遮阳的方法以多媒体为主6学时应具有对各种门窗的构造的认知能力；能够根据工程特点合理选择门窗的构造措施。任务16.1门与窗任务16.1门与窗门和窗是房屋建筑的两个围护配件。门在建筑中的主要功能是交通出入、分隔联系建筑空间，并兼有通风采光作用；窗的主要作用是采光、通风和日照。在构造上，门窗还有保温、隔热、隔声、防火、防盗等功能。任务16.1门与窗任务16.1门与窗一、门的分类及特点1．按使用材料分可分为木门、铝合金门、塑钢门、钢门、玻璃门等。2．按门扇的开启方式分可分为平开门、推拉门、弹簧门、折叠门、转门、卷帘门等。3.按门的使用功能分可分为外门、内门、防火门、防盗门、保温门、隔声门、密闭门、检修门等。任务16.1门与窗任务16.1门与窗二、窗的分类及特点1．按使用材料分可分为铝合金窗、塑钢窗、彩板窗、木窗、钢窗等。2．按层数分可分为单层窗和双层窗。3.按窗扇的开启方式分固定窗、平开窗、悬窗、立转窗、推拉窗、百叶窗等任务16.2门的构造任务16.2门的构造一、门的组成与尺度1．组成门一般由门框、门扇、亮子和五金配件等部分组成。任务16.2门的构造任务16.2门的构造一、门的组成与尺度2．尺度门的尺度是指门洞口的高和宽，应根据交通运输、安全疏散的要求设计，并应符合《建筑模数协调统一标准》的规定。任务16.2门的构造任务16.2门的构造二、木门的构造木门主要由门框、门扇、腰头窗、贴脸板（门头线）、筒子板（垛头板）和配套五金件等部分组成。1．门框门框又称门樘，一般由两根边框和上槛组成，有腰窗的门还有中横框，多扇门还有中竖框。任务16.2门的构造任务16.2门的构造二、木门的构造门框与墙的结合位置，可在墙的中间或与墙的一边齐平。任务16.2门的构造任务16.2门的构造二、木门的构造2．门扇根据门扇的不同构造形式，民用建筑中常见的有镶板门和夹板门。（1）镶板门由骨架和门芯板组成。骨架一般由上、中、下冒头和边梃组成，中间镶嵌门芯板。其构造简单、制作方便，适用于一般民用建筑的外门和内门。任务16.2门的构造任务16.2门的构造二、木门的构造（2）夹板门由骨架和面板组成，中间为轻型骨架、两面贴薄面板任务16.2门的构造任务16.2门的构造三、铝合金门的构造铝合金门多为半截玻璃门，玻璃尺寸较大，常采用5mm厚玻璃。使用玻璃胶或铝合金弹性压条或橡胶密封条固定。铝合金门有推拉式和平开式两种开启方式，推拉式较常采用，但密闭性较差；平开式多采用地弹簧与门的上下梃连接。铝合金门质量轻、强度高、气密性好，对有隔声、保温、隔热、防尘等特殊要求的建筑以及受风沙、受暴雨、受腐蚀性气体环境地区的建筑尤为适用。任务16.3窗的构造任务16.3窗的构造一、窗的组成与尺度窗一般由窗框、窗扇、玻璃和五金配件组成。任务16.3窗的构造任务16.3窗的构造一、窗的组成与尺度1．窗框（1）窗框的安装安装方式有立口和塞口两种。①立口：又称立樘子，施工时先将窗框立好后砌窗间墙。②塞口：又称塞樘子，在砌墙时先留出窗洞口，然后再安装窗框。任务16.3窗的构造任务16.3窗的构造一、窗的组成与尺度（2）窗框与墙的关系窗框在墙洞中的位置，要根据房间的使用要求、墙体的材料与厚度确定。一般有三种形式：①窗框内平②窗框外平③窗框居中任务16.3窗的构造任务16.3窗的构造一、窗的组成与尺度（3）窗框与窗扇的关系一般窗扇都用铰链、转轴或滑轨固定在窗框上，窗扇与窗框之间既要开启方便，又要关闭紧密，通常在窗框上做铲口，深约10~12mm，也有钉小木条形成铲口。任务16.3窗的构造任务16.3窗的构造一、窗的组成与尺度2．窗扇（1）平开玻璃窗窗扇①组成及断面尺寸：玻...
