第三讲 流量控制阀VIP免费

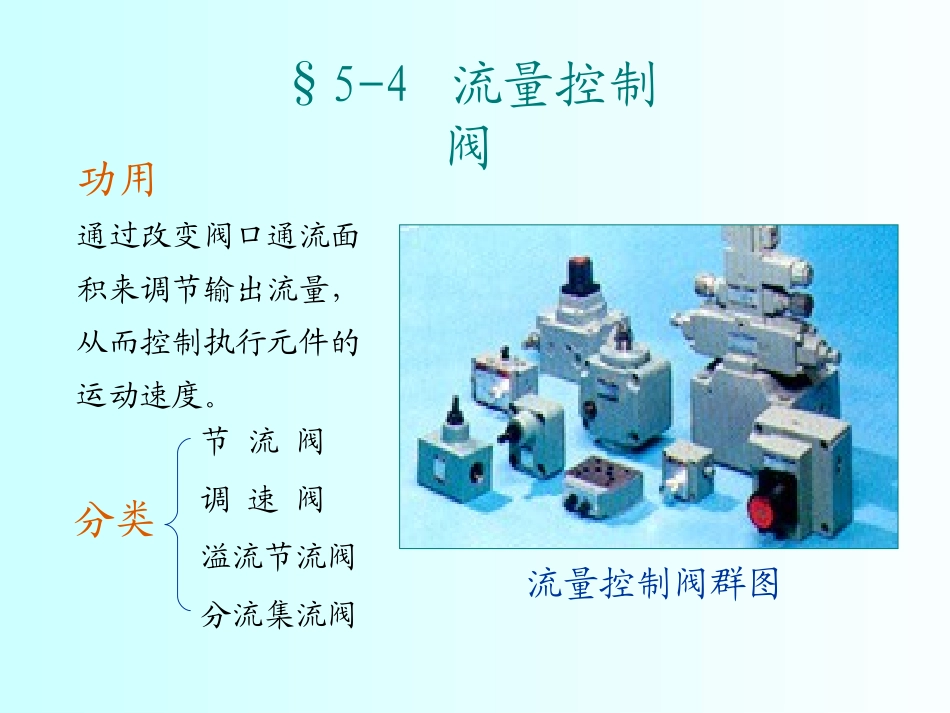

§5-4流量控制阀分类流量控制阀群图通过改变阀口通流面积来调节输出流量，从而控制执行元件的运动速度。节流阀调速阀溢流节流阀分流集流阀功用本节主要内容节流阀调速阀溢流节流阀分流集流阀一、节流阀节流阀特性节流阀分类结构、原理节流阀应用节流阀的特性1.流量特性mvpCAq15.0mvqA当系数C、压差Δp和指数m一定时当通过节流阀的流量一定时pA如图如图影响流量稳定性的因素压差的影响温度影响孔口形状的影响外负载F变化时，Δp随之变化，qv变化，导致执行元件运动速度变化。压差增大可提高节流阀的刚度，但同时压力损失也增大。温度变化，油液的粘度和密度都变化。粘度的变化对细长孔流量的影响较大，而对薄壁孔不影响，故精密节流阀大多采用薄壁孔。方形和三角形节流口便于连续而均匀地调节其开口量，应用较多。2.节流阀分类3.节流口形式普通节流阀单向节流阀行程节流阀A—AAA（b）P2P1P1P2（a）P2A向放大P1A（e）P1P2（c）P1P2（d）节流阀的结构及原理1.普通节流阀节流阀是普通单向阀的简称，其节流口采用轴向三角槽形式。压力油从P1口流入，经阀芯的节流口从P2口流出。转动手轮，通过推杆使阀芯作轴向移动，可改变节流口通流面积，实现流量的调节。1p2p动画演示图形符号2.单向节流阀单向节流阀是单向阀和节流阀的组合，阀芯同时起节流阀和单向阀两种作用。P1→P2起节流阀作用P2→P1起单向阀作用1p2p3.行程节流阀1一节流阀阀芯；2一单向阀钢球1p2p行程节流阀是由滚轮控制的可调节流阀，又称减速阀。其原理是通过行程挡块压下滚轮，使阀芯下移改变节流口通流面积，减小流量而实现减速。单向行程节流阀节流阀的应用主要起节流调速作用如图起压力缓冲作用起负载阻尼作用二、调速阀调速阀由定差减压阀和节流阀串联而成。F↑→P3↑→x↑→P↓→P△2↑→（P2－P3）基本不变。注：P1由溢流阀调定，基本保持不变。xF动画演示调速阀与节流阀的特性比较通过节流阀的流量随节流阀进出口压差变化较大，通过调速阀的流量不随调速阀进出口压差的变化而变化。当压差很小时，调速阀和节流阀的性能相同。因为此时压差不足以克服定差减压阀阀芯上的弹簧力，减压阀阀口全开，不起减压作用。因此，要使调速阀正常工作，就必须保证有一最小压差值（一般调速阀0.5Mpa，高压调速阀为1MPa）。vqpminp节流阀调速阀0三、溢流节流阀溢流节流阀由压差式溢流阀和节流阀并联而成。溢流节流阀有一个进口P1、一个出口P2和一个溢流口T，因而有时也称之为三通流量控制阀。1－安全阀；2－节流阀；3－溢流阀注：节流阀进口压力等于溢流阀进口压力。P2↑→Ps↑→P1↑→（P1－P2）基本不变。动画演示四、分流集流阀用来保证多个执行元件速度同步，又称同步阀。分类：分流阀、集流阀和分流集流阀。分流阀动画演示
