典型汽车液压传动系统VIP免费

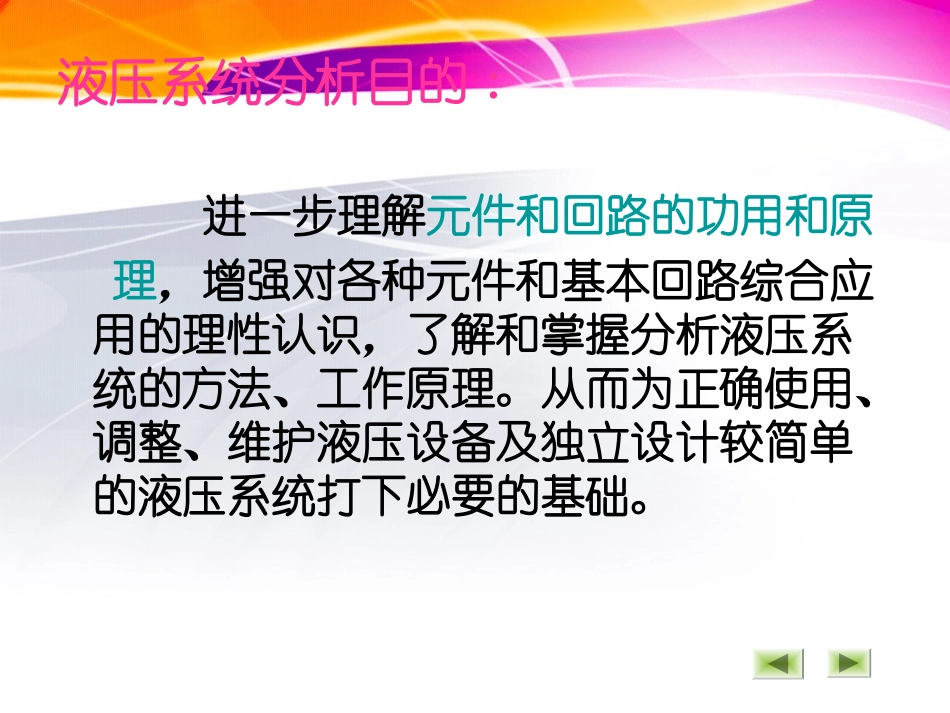

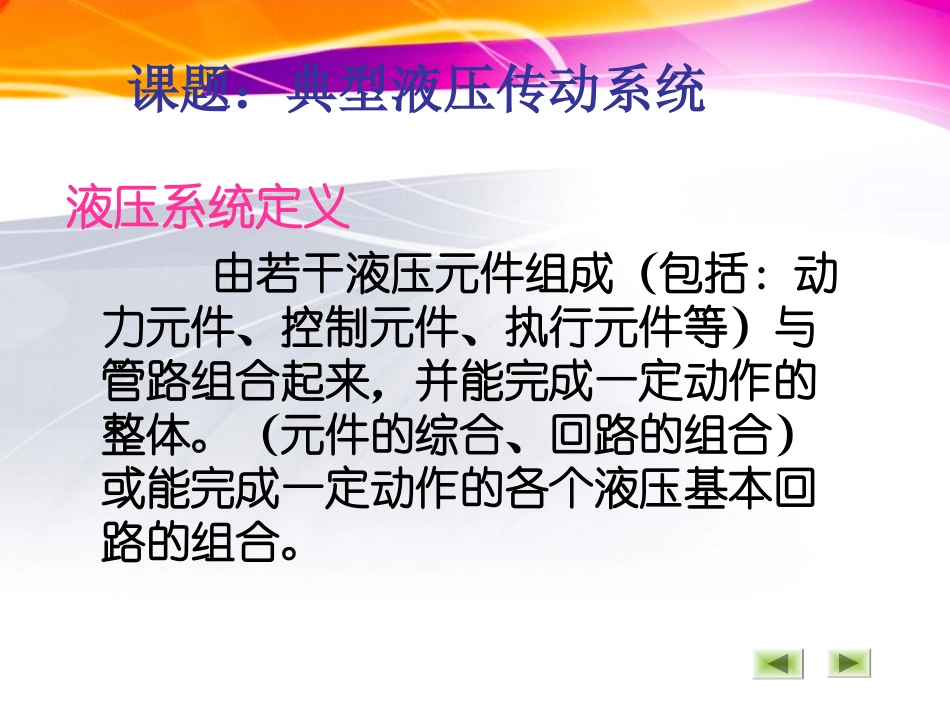

课题:汽车典型液压系统应用液压系统定义由若干液压元件组成（包括：动力元件、控制元件、执行元件等）与管路组合起来，并能完成一定动作的整体。（元件的综合、回路的组合）或能完成一定动作的各个液压基本回路的组合。课题：典型液压传动系统液压系统分析目的:进一步理解元件和回路的功用和原理，增强对各种元件和基本回路综合应用的理性认识，了解和掌握分析液压系统的方法、工作原理。从而为正确使用、调整、维护液压设备及独立设计较简单的液压系统打下必要的基础。一*标准元件用图形符号表示二专用元件或不易用图形符号表示清楚的结构，一般用半结构式或结构式符号表示。液压系统表示方法一、若有说明书，则按说明书逐一看，较易。二、若无说明书，只有一张图，就须依靠我元件们所具有的液压知识<>的符号、回路功用、工作原理、特点等逐一分析，搞清液压系统工作原理。液压系统阅读方法1）了解设备的功用、对液压系统动作和性能的要求，以及液压系统应实现的运动和工作循环。如：*组合机床——以速度控制为主磨床——以方向控制为主液压机——以压力控制为主注塑机——综合控制液压系统阅读步骤2）初步分析液压系统图，并按执行元件数将其分为若干个子系统；一般：“先看两头，后看中间”3）对每个子系统进行分析：分析组成子系统的基本回路及各液压元件的功用与原理，弄清它们之间的相互连接关系；按执行元件的工作循环分析实现每步动作的进油和回油路线。一般“先看图示位置，后看其它位置”“先看主油路，后看辅助油路”4）根据设备对液压系统中各子系统之间的顺序、同步、互锁、防干扰或联动等要求分析它们之间的联系，弄懂整个液压系统的工作原理。5）归纳出设备液压系统的特点和设备正常工作的要领，加深对整个液压系统的理解。•QD351型自卸车的液压系统工作过程如下：•(1)空位•当手动换向阀6处于最右位，换向阀中位职能为H型，这样油缸7处于浮动状态，车箱处于未举升的自由状态(一般为运输水平状态)。•(2)举升•此时换向阀处于最左位置。•进油路：粗滤器2→油泵1→换向阀6最左位→液压缸7下腔•回油路：液压缸7上腔→换向阀6最左位→滤油器3→油箱。活塞缸逐节伸出。•(3)中停•此时滑阀处于左二位，换向阀中位职能为M型，油泵处于卸荷状态；A、B均被截止，油缸两腔油液被封住，油缸被锁紧在任意位置。•(4)下降•此时滑阀处于左三位。•进油路：粗滤器2→油泵1→换向阀6左三位→液压缸7上腔•回油路：液压缸7下腔→换向阀6左三位→粗滤器2→油箱液压缸7下降。当车箱降至原位时将滑阀移至最右位。汽车举升机液压系统该系统的动力性元件3为齿轮泵，由1.5kW的三相异步电动机驱动，最高工作压力由溢流阀8调定，换向阀7用于控制单活塞液压缸5中的活塞杆上升、下降及停止，活动架的下降速度由单向节流阀控制。换向阀7控制的换向回路；单向节流阀6组成的节流调速回路；溢流阀8组成的单级调压回路。QF02B型汽车举升机液压系统工作过程•(1)活动机架上升换向阀7置左位，启动电动机9，泵3输出压力油，通过单向阀4，单向节流阀6中单向阀，进入液压缸5下腔，活塞杆上移，活动架上升。•(2)活动机架停止换向阀7置左位，停止电动机9。液压缸5下腔由单向阀4及换向阀7中的单向阀封闭液压缸5下腔回油；同时使举升机制动器处于锁紧状态。举升机就会在任意位置停止。•(3)活动架下降制动器松开，换向阀7置右位，这时在活动架（及负载）重力作用下，液压缸5下腔油液通过单向节流阀6中的节流口进入换向阀7右位，然后回油箱。活动架下降。汽车式起重机及挖掘机液压系统汽车式起重机及挖掘机液压系统一、汽车式起重机液压系统在汽车底盘上装上起重设备，完成吊装任务的汽车称为汽车式起重机。汽车式起重机广泛的在运输、建筑、装卸、矿山及筑路工地上应用，是一种行走式起重机。汽车式起重机完成起重任务时，作业循环通常是起吊－回转－卸载－返回，有时还加入间断的短距离行驶运动。汽车式起重机传动装置的传动方式有机械传动、电力传动和液压三大类。液压传动式汽车起重机的液压系统经常采用开式系统。现以国产QY－8型汽车式起重机来对汽车起重机液压系统作一个介绍。图为该机液压系统...
