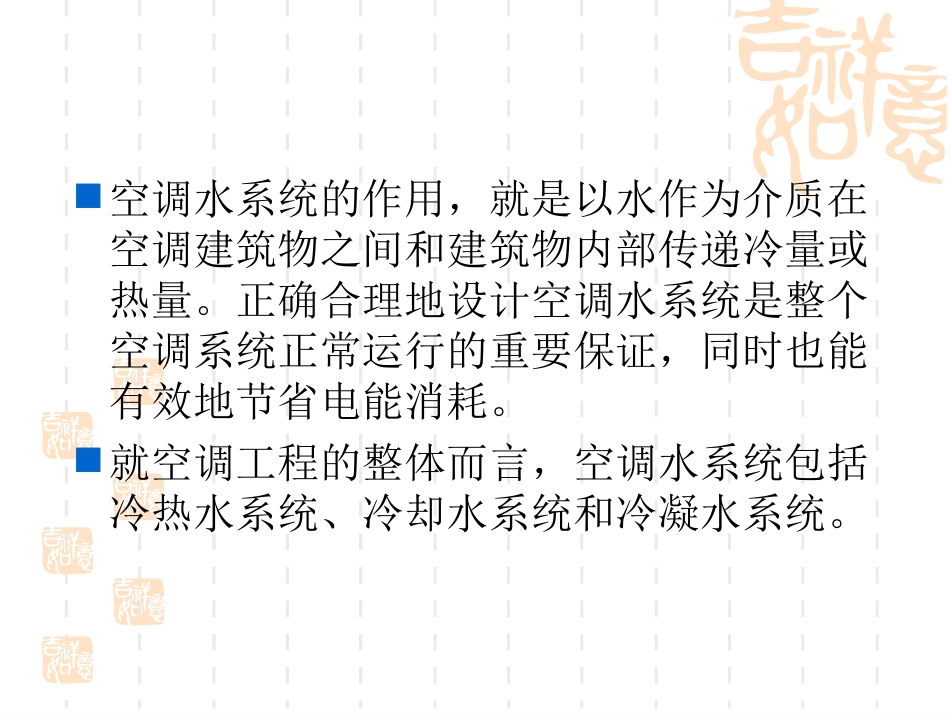

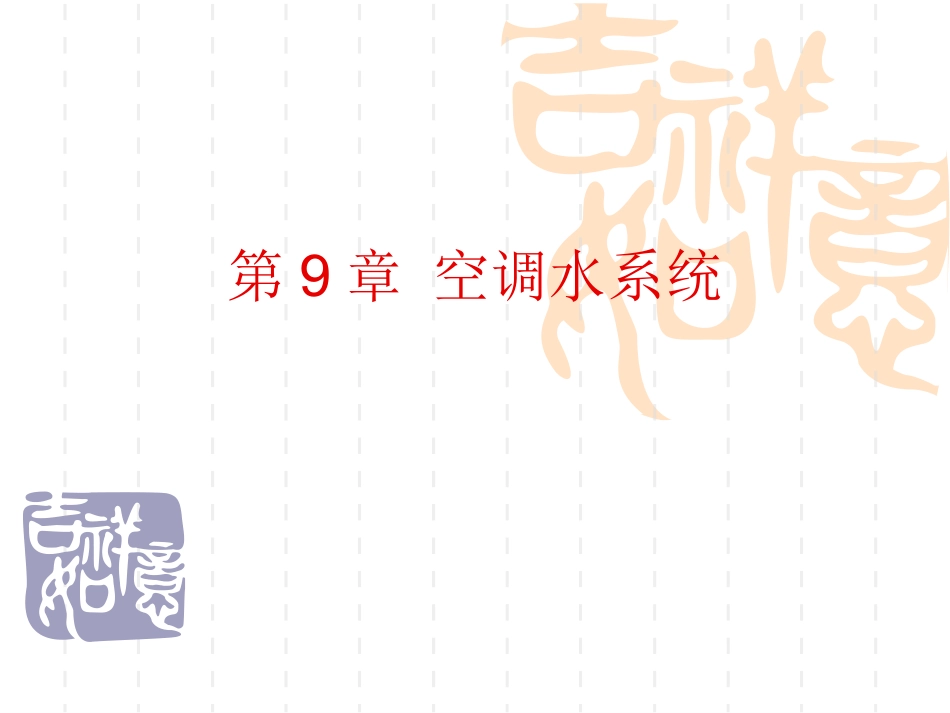

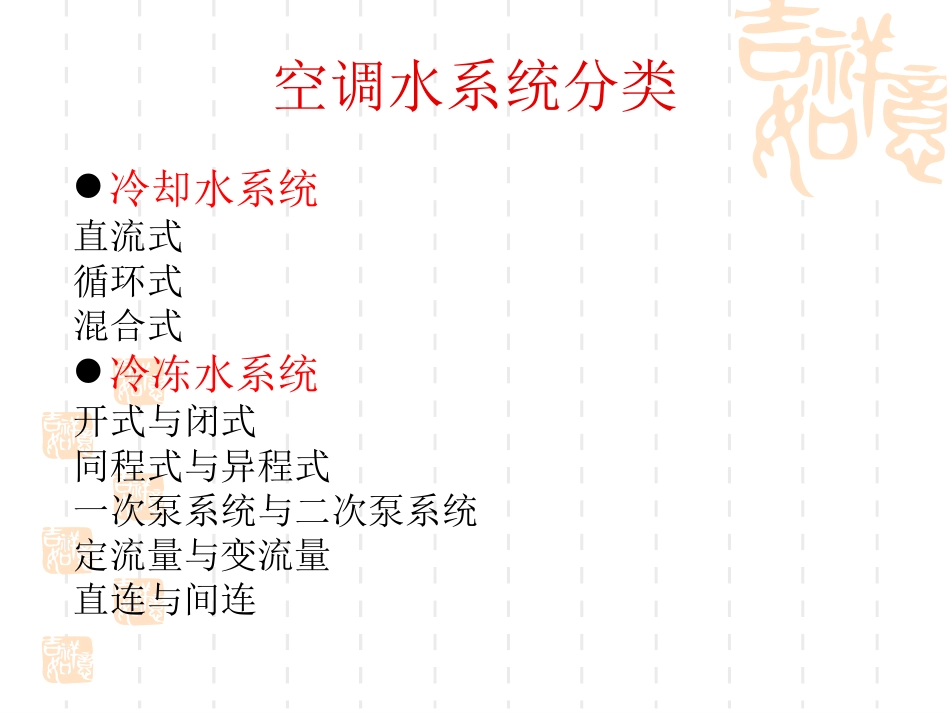

第9章空调水系统空调水系统的作用，就是以水作为介质在空调建筑物之间和建筑物内部传递冷量或热量。正确合理地设计空调水系统是整个空调系统正常运行的重要保证，同时也能有效地节省电能消耗。就空调工程的整体而言，空调水系统包括冷热水系统、冷却水系统和冷凝水系统。空调水系统分类冷却水系统直流式循环式混合式冷冻水系统开式与闭式同程式与异程式一次泵系统与二次泵系统定流量与变流量直连与间连开式循环系统开式循环系统的特点是：①水泵扬程高（除克服环路阻力外，还要提供几何提升高度和末端资用压头），输送耗电量大；②循环水易受污染，水中总含氧量高，管路和设备易受腐蚀；③管路容易引起水锤现象；④该系统与蓄冷水池连接比较简单（当然蓄冷水池本身存在无效耗冷量）。闭式循环系统闭式循环系统的特点是：①水泵扬程低，仅需克服环路阻力，与建筑物总高度无关，故输送耗电量小；②循环水不易受污染，管路腐蚀程度轻；③不用设回水池，制冷机房占地面积减小，但需设膨胀水箱；④系统本身几乎不具备蓄冷能力，若与蓄冷水池连接，则系统比较复杂。开式循环系统闭式循环系统两管制水系统采暖通风与空气调节设计规范》（GB50019-2003）指出：“全年运行的空气调节系统，仅要求按季节进行供冷与供热转换时，应采用两管制水系统”。四管制水系统四管制系统的优点是：①各末端设备可随时自由选择供热或供冷的运行模式，相互没有干扰，所服务的空调区域均能独立控制温度等参数；②节省能量，系统中所有能耗均可按末端的要求提供，不像三管制系统那样存在冷、热抵的问题。四管制系统的缺点是：①投资较大，运行管理相对复杂②由于管路较多，系统设计变得较为复杂，管道占用空间较大。由于这些缺点，使该系统的使用受到一些限制。四管制水系统《公共建筑节能设计标准》（GB50189—2005）规定：全年运行过程中，供冷和供热工况频繁交替转换或需同时使用的空气调节系统，宜采用四管制水系统。分区两管制水系统《公共建筑节能设计标准》（GB50189—2005）规定：当建筑物内有些空气调节区需全年供冷水，有些空气调节区则冷、热水定期交替供应时，宜采用分区两管制水系统。同程式与异程式系统同程式系统水流通过各末端设备时的路程都相同（或基本相等）的相同称为同程式相同。同程式相同各末端环路的水流阻力较为接近，有利于水力平衡，因此相同的水力稳定性好，流量分配均匀。但这种相同管路布置较为复杂，管路长，初投资相对较大。同程式系统垂直（竖向）同程的管路布置同程式系统水平同程的管路布置同程式系统垂直同程和水平同程的管路布置异程式系统异程式相同中，水流经每个末端设备的路程是不相同的。采用这种相同的主要优点是管路配置简单，管路长度短，初投资低。由于各环路的管路总长度不相等，故各环路的阻力不平衡，从而导致了流量分配不均匀的可能性。在支管上安装流量调节装置，增大并联支管的阻力，可使流量分配不均匀的程度得以改善。异程式系统定流量与变流量系统定流量系统所谓定流量水系统是指系统中循环水量保持不变，当空调负荷变化时，通过改变供、回水的温差来适应。变流量系统所谓变流量系统是指系统中供、回水温差保持不变，当空调负荷变化时，通过改变供水量来适应。《采暖通风与空气调节设计规范》（GB50019-2003）指出，“设置2台或2台以上冷水机组和循环泵的空气调节水系统，应能适应负荷变化改变系统流量”。也就是说，负荷侧环路应按照变流量运行，为此，该系统必须设置相应的自控设施。负荷侧空调末端设备的能量调节方法一次泵系统与二次泵系统在冷源侧和负荷侧合用一组循环泵的称为一次泵或称单式泵）系统；在冷源侧和负荷侧分别配置循环泵的称为二次泵（或称复式泵）系统。一次泵系统一次泵定流量系统一次泵变流量系统一次泵系统冷水机组与循环水泵一一对应布置，并将冷水机组设在循环泵的压出口，使得冷水机组和水泵的工作较为稳定。只要建筑高度不太高（<100m），这样布置是可行的，也是目前用得较多的一种方式。如果建筑高度高（>100m），系统静压大，则将循环泵设在冷水机组蒸发器出口，以降低蒸发器的工作...
