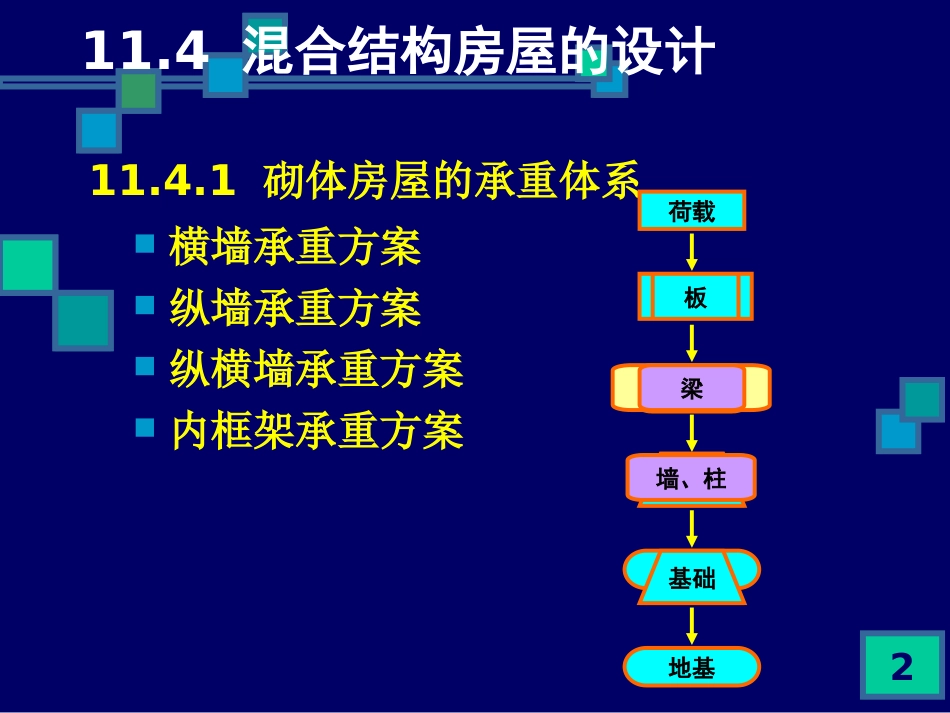

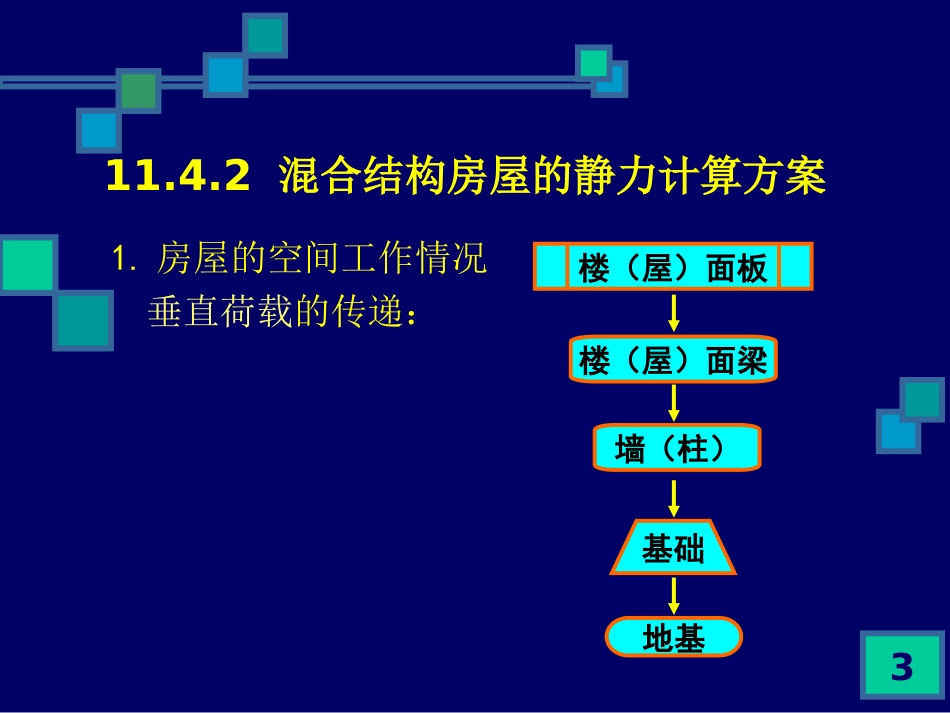

1第11章砌体结构211.4.1砌体房屋的承重体系横墙承重方案纵墙承重方案纵横墙承重方案内框架承重方案荷载横墙板基础地基纵墙纵横墙梁墙、柱基础地基11.4混合结构房屋的设计3墙（柱）11.4.2混合结构房屋的静力计算方案1.房屋的空间工作情况垂直荷载的传递：楼（屋）面梁楼（屋）面板基础地基4纵墙基础地基水平荷载的传递：5简化为计算模型：6刚性方案弹性方案刚弹性方案72.房屋的静力计算方案刚性方案弹性方案刚弹性方案确定方法：根据横墙间距s查表8房屋静力计算方案确定方法表11-17房屋的静力计算方案屋盖或楼盖类别刚性方案刚弹性方案弹性方案1整体式、装配整体式和装配式无檩体系钢筋混凝土屋盖或钢筋混凝土楼盖s＜3232≤s≤72s＞722装配式有檩体系钢筋混凝土屋盖、轻钢屋盖和有密铺望板的木屋盖或木楼盖s＜2020≤s≤48s＞483瓦材屋面的木屋盖和轻钢屋盖s＜1616≤s≤36s＞36注：1表中s为房屋横墙间距，其长度单位为m；2对无山墙或伸缩缝处无横墙的房屋，应按弹性方案考虑。9刚性和刚弹性方案房屋横墙构造要求：横墙厚度≥180mm横墙开洞率≤50%横墙长度：单层≥高度多层≥总高/21011.4.3墙柱高厚比验算1.墙柱高厚比高厚比：β=允许高厚比：[β]hH0允许高厚比的确定方法11控制高厚比β的作用：保证墙柱在使用阶段具有足够的稳定性保证墙柱在使用阶段具有足够的刚度保证墙柱施工中出现的轴线偏差不致过大12132.一般墙柱高厚比验算H0—墙柱的计算高度，查表h—墙厚或矩形柱与H0相对应的边长μ1—自承重墙允许高厚比的修正系数μ2—有门窗洞口的修正系数s—相邻窗间墙或壁柱之间的距离bs—在宽度范围内的门窗洞口宽度][210hHsbs4.01214计算高度H0取用：表11-10受压构件的计算高度H0房屋类别柱带壁柱墙或周边拉结的墙排架方向垂直排架方向s>2H2H≥s>Hs≤H无吊车的单层和多层房屋单跨弹性方案1.5H1.0H1.5H刚弹性方案1.2H1.0H1.2H多跨弹性方案1.25H1.0H1.25H刚弹性方案1.1H1.0H1.1H刚性方案1.0H1.0H1.0H0.4s+0.2H0.6s注：1表中H为受压构件高度。在房屋底层，为楼板顶面到构件下端支点的距离，下端支点的位置可取在基础顶面；当基础埋置较深且有刚性地坪时，可取室外地面下500mm处；在房屋其他层次，为楼板或其他水平支点间距离；对于无壁柱的山墙，可取层高加山墙尖高度的1/2；对于带壁柱的山墙，可取壁柱处的山墙高度。2对于上端为自由端的构件，H0=2H；3独立砖柱，当无柱间支撑时，柱在垂直排架方向的H0。应按表中数值乘以1.25后采用；4s为房屋横墙间距；5自承重墙的计算高度应根据周边支承或拉结条件确定。151－自承重墙允许高厚比的修正系数，可按下列规定采用：240hmm11.290hmm11.590240mmhmm1可按插入法取值上端为自由端墙的允许高厚比，除按上述规定提高外，尚可提高30％，工程实践表明，对于厚度小于90mm的墙，当双面用不低于M10的水泥砂浆抹面，包括抹面层的墙厚不小于90mm时，可按墙厚等于90mm验算高厚比；修正系数μ1取用：16墙体有门窗洞口sbs4.012s—相邻窗间墙或壁柱之间的距离bs—在宽度范围内的门窗洞口宽度当按公式算得的值小于0.7时，应采用0.7；当洞口高度等于或小于墙高的1/5时，可取μ2=1.0。21.0[例题4]17已知：某公园的园墙厚240mm，高2.5m，采用烧结多孔砖，M2.5砂浆砌筑，园墙上端自由，墙上漏窗洞宽2.5m，洞高1m，相邻窗间墙间距5m。求：验算此墙的高厚比。18砂浆强度等级墙柱砂浆强度等级墙柱M2.52215≥M7.52617M5.02416———表11-18墙、柱的允许高厚比[β]值表11-18墙、柱的允许高厚比[β]值注：1.毛石墙、柱允许高厚比应按表中数值降低20％；2.组合砖砌体构件的允许高厚比，可按表中数值提高20％，但不得大于28；3.验算施工阶段砂浆尚未硬化的新砌体高厚比时，允许高厚比对墙取14，对柱取11。19房屋类别柱带壁柱墙或周边拉结的墙排架方向垂直排架方向s>2H2H≥s>Hs≤H无吊车的单层和多层房屋单跨弹性方案1.5H1.0H1.5H刚弹性方案1.2H1.0H1.2H多跨弹性方案1.25H1.0H1.25H刚弹性方案1.1H1.0H1.1H刚性方案1.0H1.0H1.0H0.4s+0.2H0.6s表11-10受压构件的计算高度H0表11-10受压构件...
