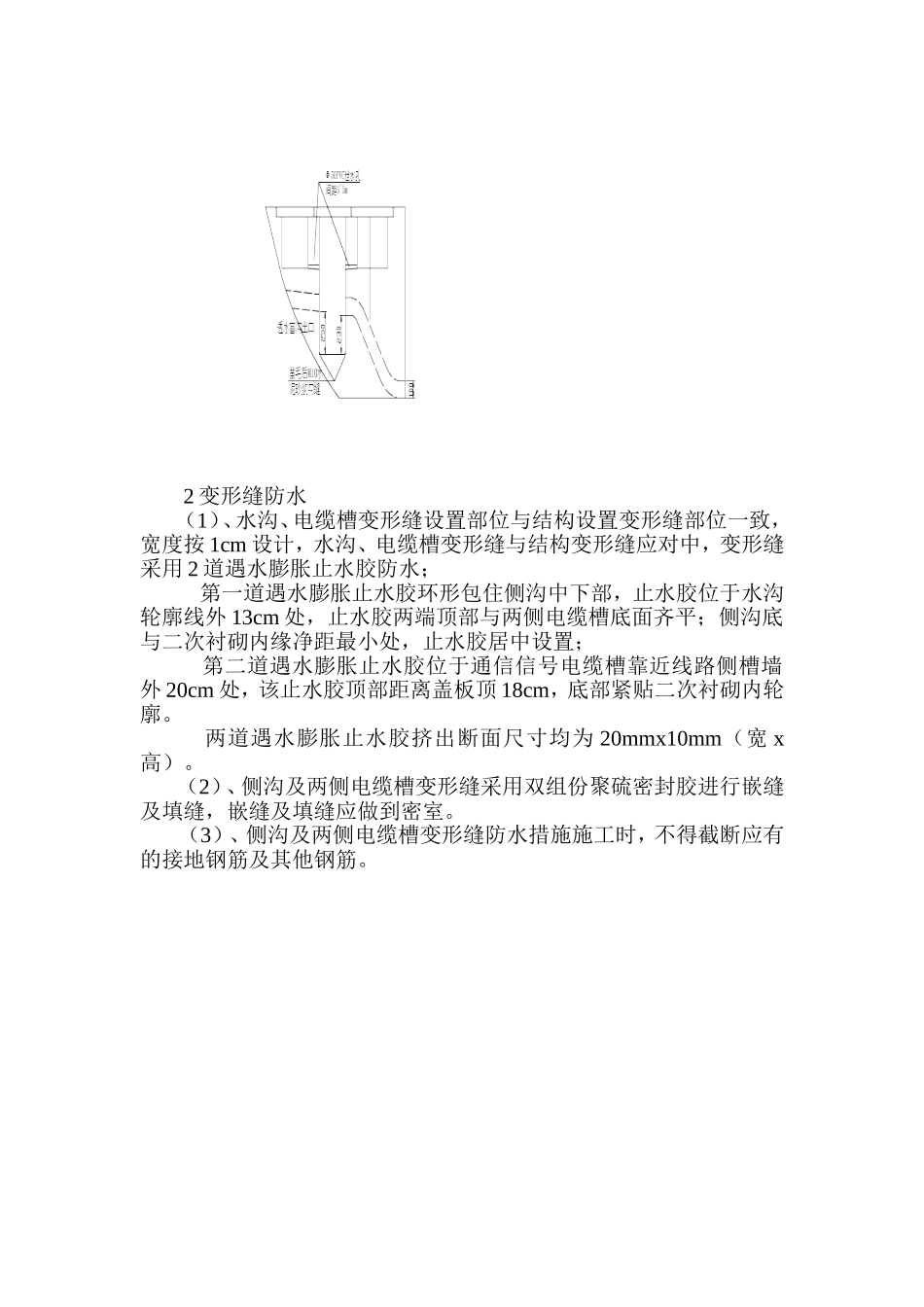

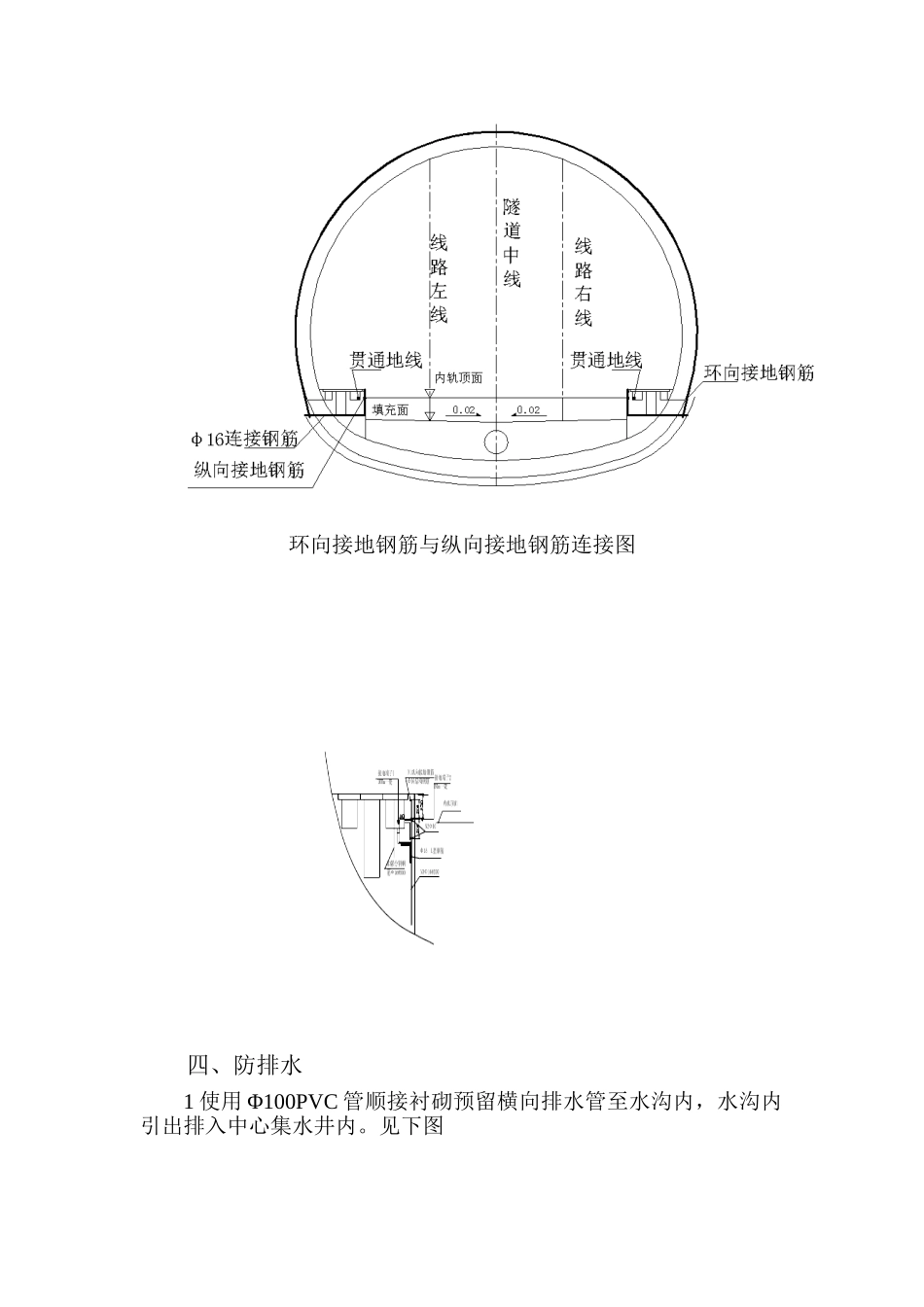

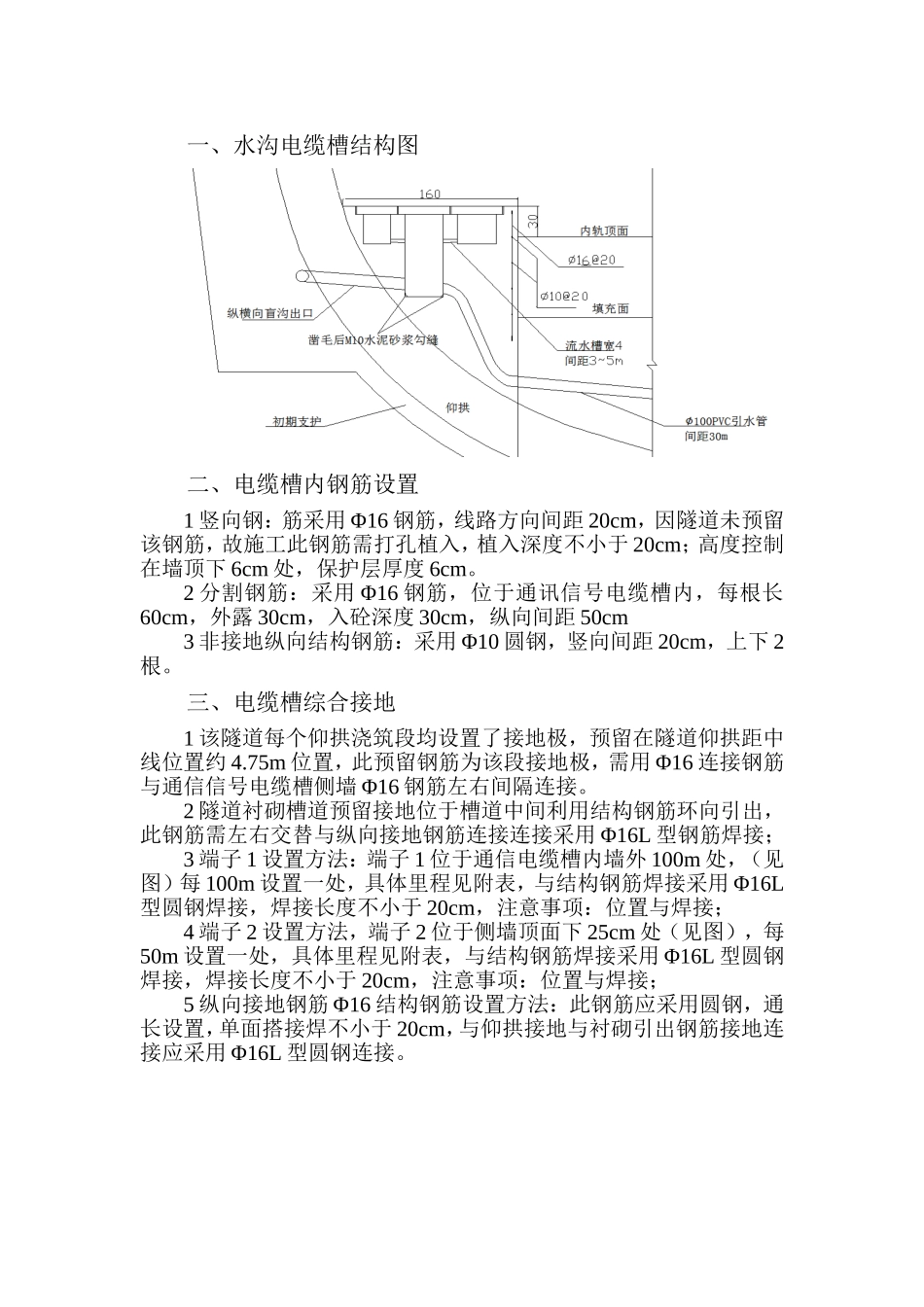

一、水沟电缆槽结构图二、电缆槽内钢筋设置1竖向钢：筋采用Φ16钢筋，线路方向间距20cm，因隧道未预留该钢筋，故施工此钢筋需打孔植入，植入深度不小于20cm；高度控制在墙顶下6cm处，保护层厚度6cm。2分割钢筋：采用Φ16钢筋，位于通讯信号电缆槽内，每根长60cm，外露30cm，入砼深度30cm，纵向间距50cm3非接地纵向结构钢筋：采用Φ10圆钢，竖向间距20cm，上下2根。三、电缆槽综合接地1该隧道每个仰拱浇筑段均设置了接地极，预留在隧道仰拱距中线位置约4.75m位置，此预留钢筋为该段接地极，需用Φ16连接钢筋与通信信号电缆槽侧墙Φ16钢筋左右间隔连接。2隧道衬砌槽道预留接地位于槽道中间利用结构钢筋环向引出，此钢筋需左右交替与纵向接地钢筋连接连接采用Φ16L型钢筋焊接；3端子1设置方法：端子1位于通信电缆槽内墙外100m处，（见图）每100m设置一处，具体里程见附表，与结构钢筋焊接采用Φ16L型圆钢焊接，焊接长度不小于20cm，注意事项：位置与焊接；4端子2设置方法，端子2位于侧墙顶面下25cm处（见图），每50m设置一处，具体里程见附表，与结构钢筋焊接采用Φ16L型圆钢焊接，焊接长度不小于20cm，注意事项：位置与焊接；5纵向接地钢筋Φ16结构钢筋设置方法：此钢筋应采用圆钢，通长设置，单面搭接焊不小于20cm，与仰拱接地与衬砌引出钢筋接地连接应采用Φ16L型圆钢连接。环向接地钢筋与纵向接地钢筋连接图四、防排水1使用Φ100PVC管顺接衬砌预留横向排水管至水沟内，水沟内引出排入中心集水井内。见下图2变形缝防水（1）、水沟、电缆槽变形缝设置部位与结构设置变形缝部位一致，宽度按1cm设计，水沟、电缆槽变形缝与结构变形缝应对中，变形缝采用2道遇水膨胀止水胶防水；第一道遇水膨胀止水胶环形包住侧沟中下部，止水胶位于水沟轮廓线外13cm处，止水胶两端顶部与两侧电缆槽底面齐平；侧沟底与二次衬砌内缘净距最小处，止水胶居中设置；第二道遇水膨胀止水胶位于通信信号电缆槽靠近线路侧槽墙外20cm处，该止水胶顶部距离盖板顶18cm，底部紧贴二次衬砌内轮廓。两道遇水膨胀止水胶挤出断面尺寸均为20mmx10mm（宽x高）。（2）、侧沟及两侧电缆槽变形缝采用双组份聚硫密封胶进行嵌缝及填缝，嵌缝及填缝应做到密室。（3）、侧沟及两侧电缆槽变形缝防水措施施工时，不得截断应有的接地钢筋及其他钢筋。五、注意事项1施工时注意运梁车的线路空间，禁止阻挡运梁通道，特别注意模板加固入侵；2特别注意外墙的外观质量，禁止出现蜂窝麻面等现象的发生；3特别注意早晚班的交接，避免出现材料与模板的丢失；4科学组织施工，保证施工工期。
