北京青年沟住宅楼测量方案VIP免费

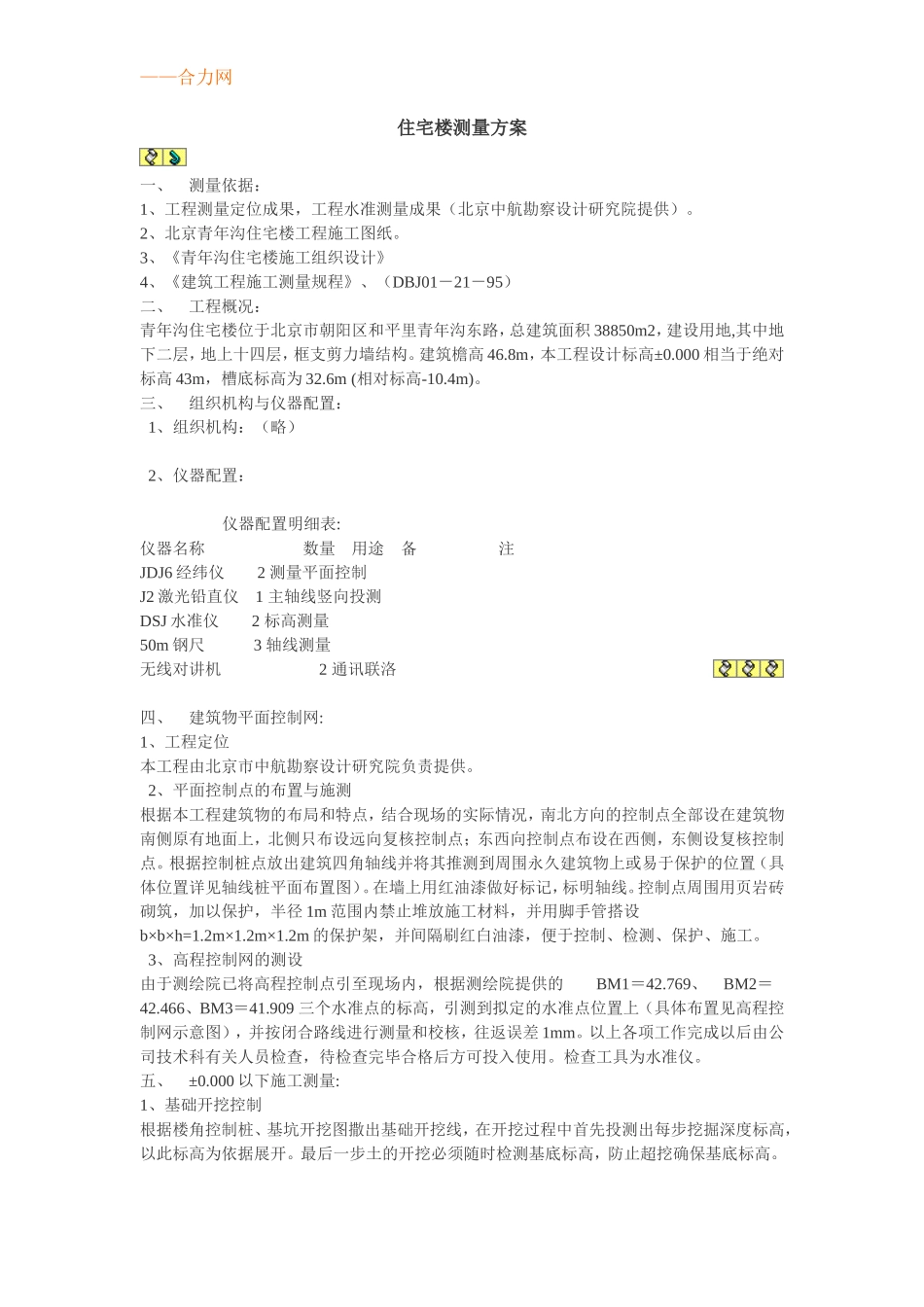

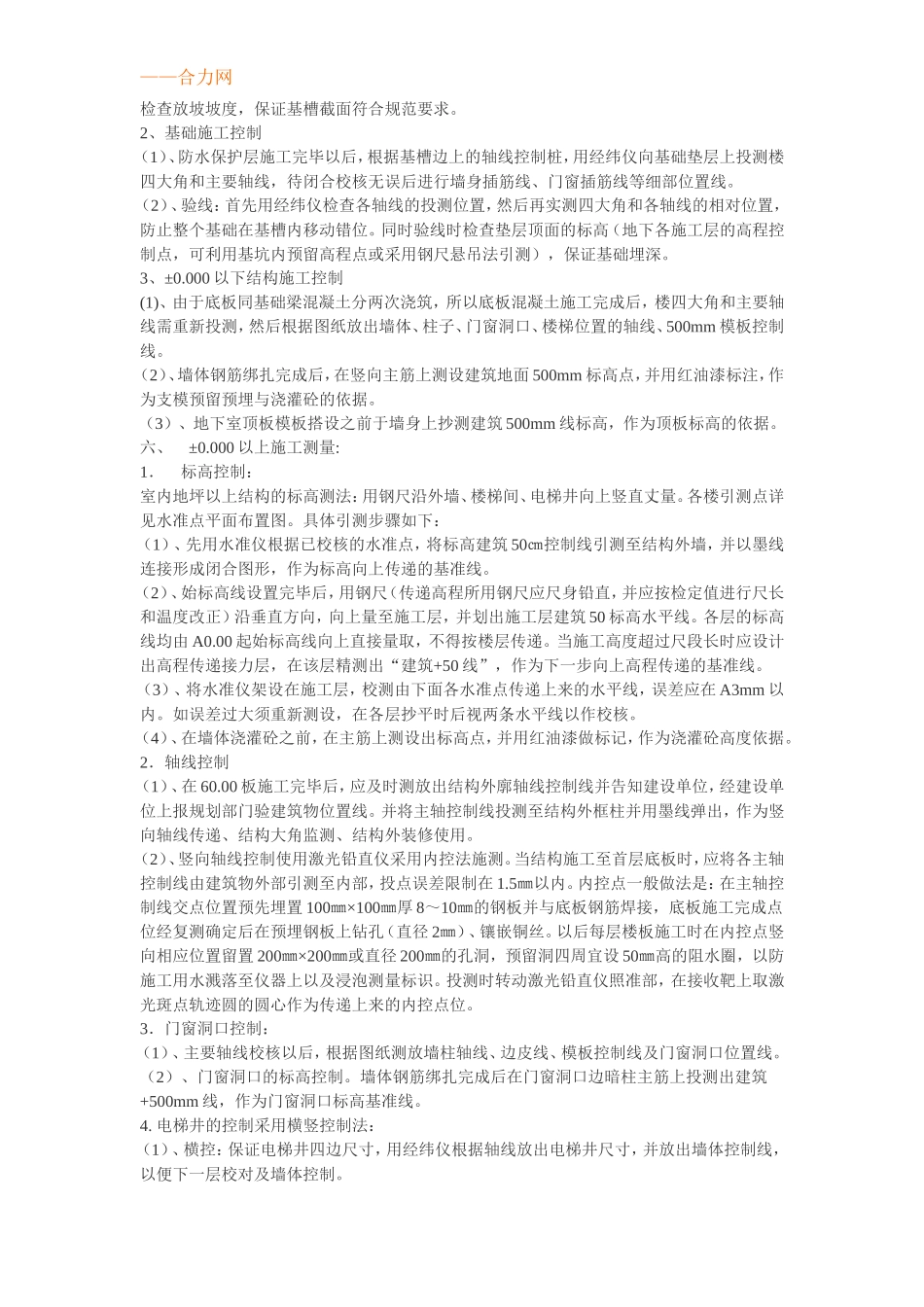

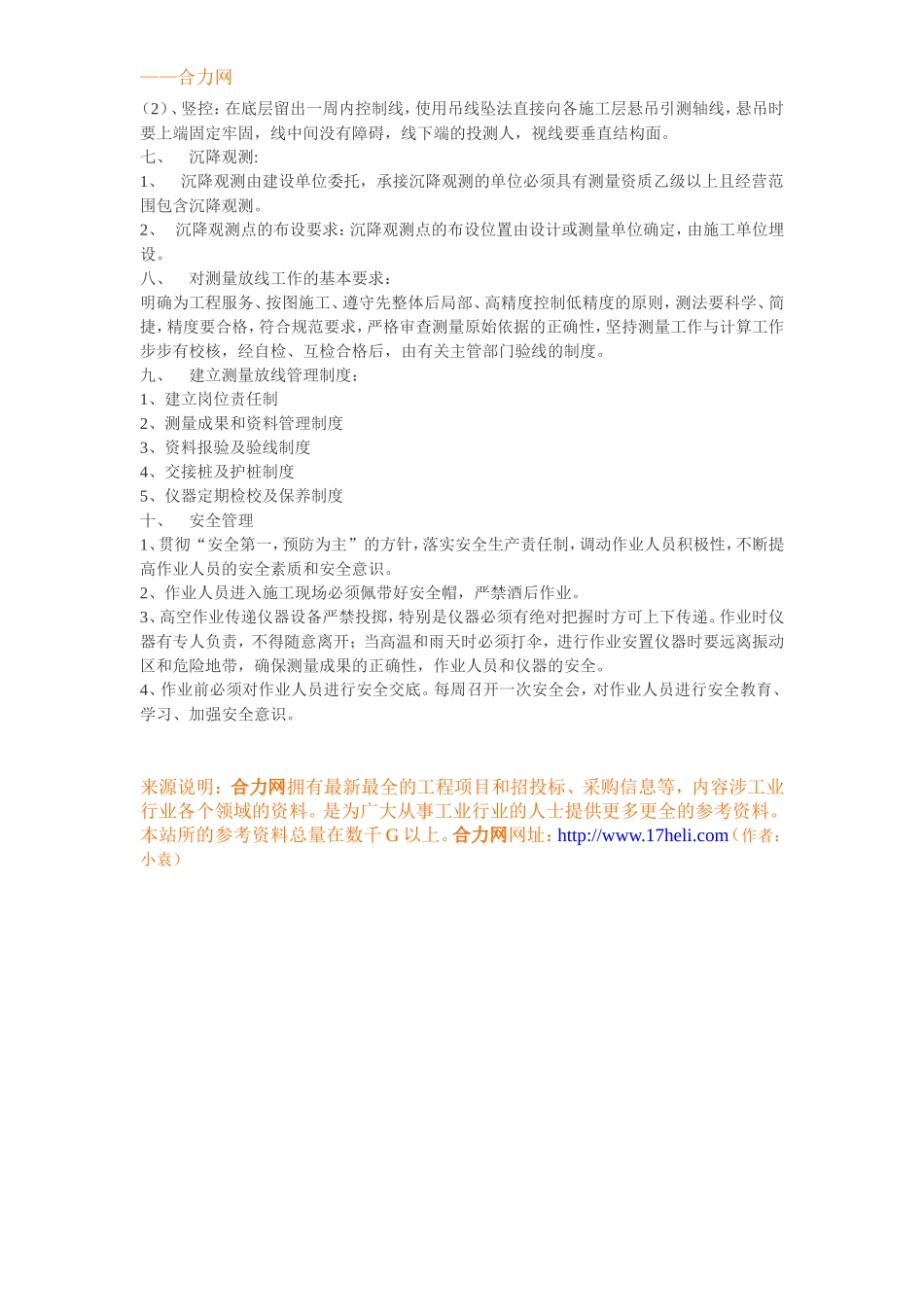

——合力网住宅楼测量方案一、测量依据：1、工程测量定位成果，工程水准测量成果（北京中航勘察设计研究院提供）。2、北京青年沟住宅楼工程施工图纸。3、《青年沟住宅楼施工组织设计》4、《建筑工程施工测量规程》、（DBJ01－21－95）二、工程概况：青年沟住宅楼位于北京市朝阳区和平里青年沟东路，总建筑面积38850m2，建设用地,其中地下二层，地上十四层，框支剪力墙结构。建筑檐高46.8m，本工程设计标高±0.000相当于绝对标高43m，槽底标高为32.6m(相对标高-10.4m)。三、组织机构与仪器配置：1、组织机构：（略）2、仪器配置：仪器配置明细表:仪器名称数量用途备注JDJ6经纬仪2测量平面控制J2激光铅直仪1主轴线竖向投测DSJ水准仪2标高测量50m钢尺3轴线测量无线对讲机2通讯联洛四、建筑物平面控制网:1、工程定位本工程由北京市中航勘察设计研究院负责提供。2、平面控制点的布置与施测根据本工程建筑物的布局和特点，结合现场的实际情况，南北方向的控制点全部设在建筑物南侧原有地面上，北侧只布设远向复核控制点；东西向控制点布设在西侧，东侧设复核控制点。根据控制桩点放出建筑四角轴线并将其推测到周围永久建筑物上或易于保护的位置（具体位置详见轴线桩平面布置图）。在墙上用红油漆做好标记，标明轴线。控制点周围用页岩砖砌筑，加以保护，半径1m范围内禁止堆放施工材料，并用脚手管搭设b×b×h=1.2m×1.2m×1.2m的保护架，并间隔刷红白油漆，便于控制、检测、保护、施工。3、高程控制网的测设由于测绘院已将高程控制点引至现场内，根据测绘院提供的BM1＝42.769、BM2＝42.466、BM3＝41.909三个水准点的标高，引测到拟定的水准点位置上（具体布置见高程控制网示意图），并按闭合路线进行测量和校核，往返误差1mm。以上各项工作完成以后由公司技术科有关人员检查，待检查完毕合格后方可投入使用。检查工具为水准仪。五、±0.000以下施工测量:1、基础开挖控制根据楼角控制桩、基坑开挖图撒出基础开挖线，在开挖过程中首先投测出每步挖掘深度标高，以此标高为依据展开。最后一步土的开挖必须随时检测基底标高，防止超挖确保基底标高。——合力网检查放坡坡度，保证基槽截面符合规范要求。2、基础施工控制（1）、防水保护层施工完毕以后，根据基槽边上的轴线控制桩，用经纬仪向基础垫层上投测楼四大角和主要轴线，待闭合校核无误后进行墙身插筋线、门窗插筋线等细部位置线。（2）、验线：首先用经纬仪检查各轴线的投测位置，然后再实测四大角和各轴线的相对位置，防止整个基础在基槽内移动错位。同时验线时检查垫层顶面的标高（地下各施工层的高程控制点，可利用基坑内预留高程点或采用钢尺悬吊法引测），保证基础埋深。3、±0.000以下结构施工控制(1)、由于底板同基础梁混凝土分两次浇筑，所以底板混凝土施工完成后，楼四大角和主要轴线需重新投测，然后根据图纸放出墙体、柱子、门窗洞口、楼梯位置的轴线、500mm模板控制线。（2）、墙体钢筋绑扎完成后，在竖向主筋上测设建筑地面500mm标高点，并用红油漆标注，作为支模预留预埋与浇灌砼的依据。（3）、地下室顶板模板搭设之前于墙身上抄测建筑500mm线标高，作为顶板标高的依据。六、±0.000以上施工测量:1．标高控制：室内地坪以上结构的标高测法：用钢尺沿外墙、楼梯间、电梯井向上竖直丈量。各楼引测点详见水准点平面布置图。具体引测步骤如下：（1）、先用水准仪根据已校核的水准点，将标高建筑50㎝控制线引测至结构外墙，并以墨线连接形成闭合图形，作为标高向上传递的基准线。（2）、始标高线设置完毕后，用钢尺（传递高程所用钢尺应尺身铅直，并应按检定值进行尺长和温度改正）沿垂直方向，向上量至施工层，并划出施工层建筑50标高水平线。各层的标高线均由A0.00起始标高线向上直接量取，不得按楼层传递。当施工高度超过尺段长时应设计出高程传递接力层，在该层精测出“建筑+50线”，作为下一步向上高程传递的基准线。（3）、将水准仪架设在施工层，校测由下面各水准点传递上来的水平线，误差应在A3mm以内。如误差过大须重新测设，在各层抄平时后视两条水平线以作校核。（4）、在墙体浇灌砼之前，在主筋上测设出标高点，...
