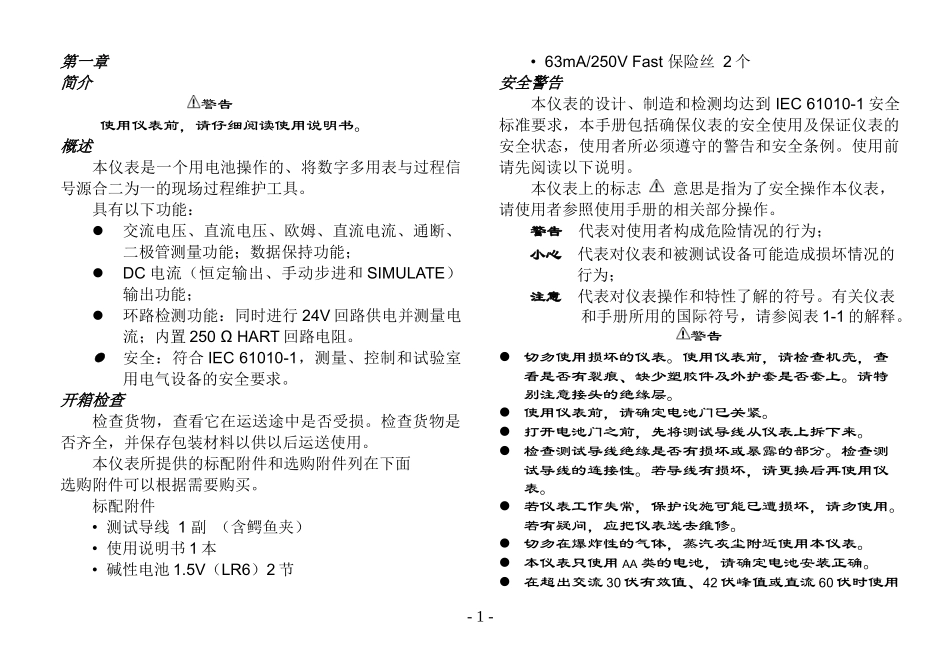

胜利VC77过程万用表说明书_中文 (0.0)_第1页
1/20

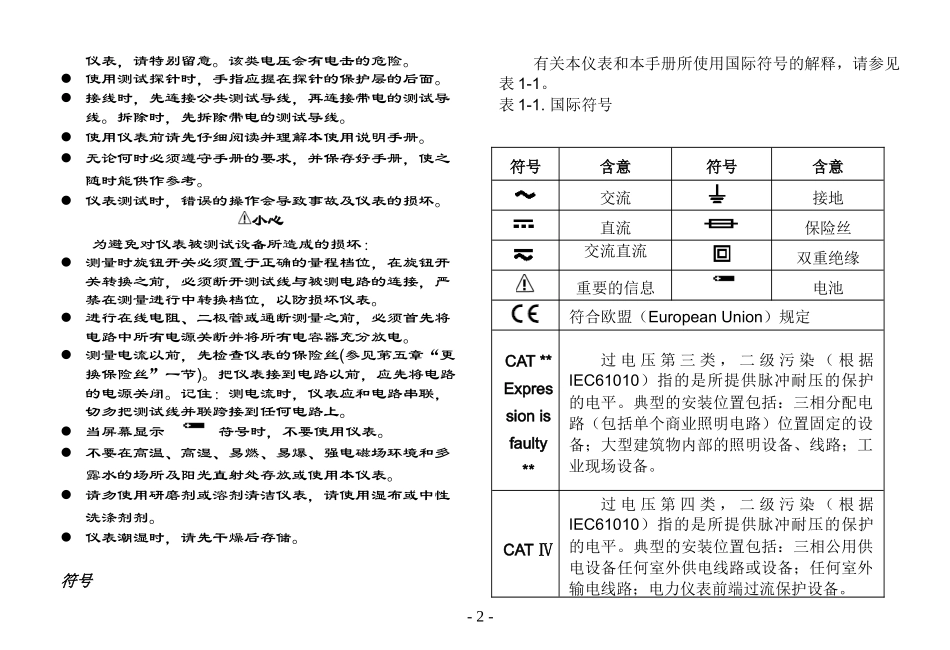

胜利VC77过程万用表说明书_中文 (0.0)_第2页
2/20

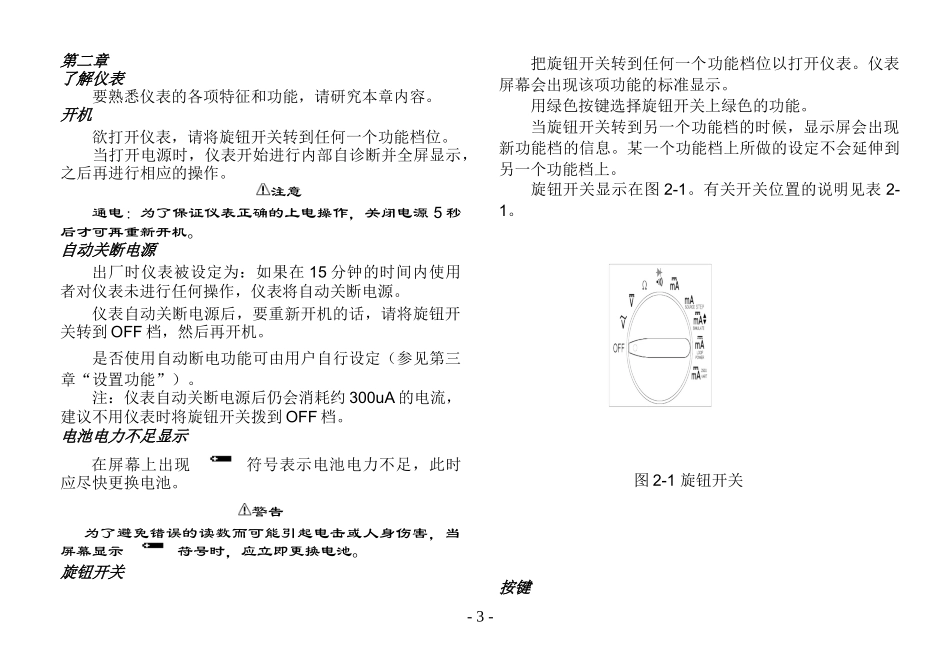

胜利VC77过程万用表说明书_中文 (0.0)_第3页
3/20
第一章简介警告使用仪表前,请仔细阅读使用说明书。概述本仪表是一个用电池操作的、将数字多用表与过程信号源合二为一的现场过程维护工具。具有以下功能:交流电压、直流电压、欧姆、直流电流、通断、二极管测量功能;数据保持功能;DC电流(恒定输出、手动步进和SIMULATE)输出功能;环路检测功能:同时进行24V回路供电并测量电流;内置250ΩHART回路电阻。安全:符合IEC61010-1,测量、控制和试验室用电气设备的安全要求。开箱检查检查货物,查看它在运送途中是否受损。检查货物是否齐全,并保存包装材料以供以后运送使用。本仪表所提供的标配附件和选购附件列在下面选购附件可以根据需要购买。标配附件•测试导线1副(含鳄鱼夹)•使用说明书1本•碱性电池1.5V(LR6)2节•63mA/250VFast保险丝2个安全警告本仪表的设计、制造和检测均达到IEC61010-1安全标准要求,本手册包括确保仪表的安全使用及保证仪表的安全状态,使用者所必须遵守的警告和安全条例。使用前请先阅读以下说明。本仪表上的标志意思是指为了安全操作本仪表,请使用者参照使用手册的相关部分操作。警告代表对使用者构成危险情况的行为;小心代表对仪表和被测试设备可能造成损坏情况的行为;注意代表对仪表操作和特性了解的符号。有关仪表和手册所用的国际符号,请参阅表1-1的解释。警告切勿使用损坏的仪表。使用仪表前,请检查机壳,查看是否有裂痕、缺少塑胶件及外护套是否套上。请特别注意接头的绝缘层。使用仪表前,请确定电池门已关紧。打开电池门之前,先将测试导线从仪表上拆下来。检查测试导线绝缘是否有损坏或暴露的部分。检查测试导线的连接性。若导线有损坏,请更换后再使用仪表。若仪表工作失常,保护设施可能已遭损坏,请勿使用。若有疑问,应把仪表送去维修。切勿在爆炸性的气体,蒸汽灰尘附近使用本仪表。本仪表只使用AA类的电池,请确定电池安装正确。在超出交流30伏有效值、42伏峰值或直流60伏时使用-1-仪表,请特别留意。该类电压会有电击的危险。使用测试探针时,手指应握在探针的保护层的后面。接线时,先连接公共测试导线,再连接带电的测试导线。拆除时,先拆除带电的测试导线。使用仪表前请先仔细阅读并理解本使用说明手册。无论何时必须遵守手册的要求,并保存好手册,使之随时能供作参考。仪表测试时,错误的操作会导致事故及仪表的损坏。小心为避免对仪表被测试设备所造成的损坏:测量时旋钮开关必须置于正确的量程档位,在旋钮开关转换之前,必须断开测试线与被测电路的连接,严禁在测量进行中转换档位,以防损坏仪表。进行在线电阻、二极管或通断测量之前,必须首先将电路中所有电源关断并将所有电容器充分放电。测量电流以前,先检查仪表的保险丝(参见第五章“更换保险丝”一节)。把仪表接到电路以前,应先将电路的电源关闭。记住:测电流时,仪表应和电路串联,切勿把测试线并联跨接到任何电路上。当屏幕显示符号时,不要使用仪表。不要在高温、高湿、易燃、易爆、强电磁场环境和多露水的场所及阳光直射处存放或使用本仪表。请勿使用研磨剂或溶剂清洁仪表,请使用湿布或中性洗涤剂剂。仪表潮湿时,请先干燥后存储。符号有关本仪表和本手册所使用国际符号的解释,请参见表1-1。表1-1.国际符号-2-符号含意符号含意交流接地直流保险丝交流直流双重绝缘重要的信息电池符合欧盟(EuropeanUnion)规定CAT**Expressionisfaulty**过电压第三类,二级污染(根据IEC61010)指的是所提供脉冲耐压的保护的电平。典型的安装位置包括:三相分配电路(包括单个商业照明电路)位置固定的设备;大型建筑物内部的照明设备、线路;工业现场设备。CATⅣ过电压第四类,二级污染(根据IEC61010)指的是所提供脉冲耐压的保护的电平。典型的安装位置包括:三相公用供电设备任何室外供电线路或设备;任何室外输电线路;电力仪表前端过流保护设备。第二章了解仪表要熟悉仪表的各项特征和功能,请研究本章内容。开机欲打开仪表,请将旋钮开关转到任何一个功能档位。当打开电源时,仪表开始进行内部自诊断并全屏显示,之后再进行相应的操作。注意通电:为了保...
