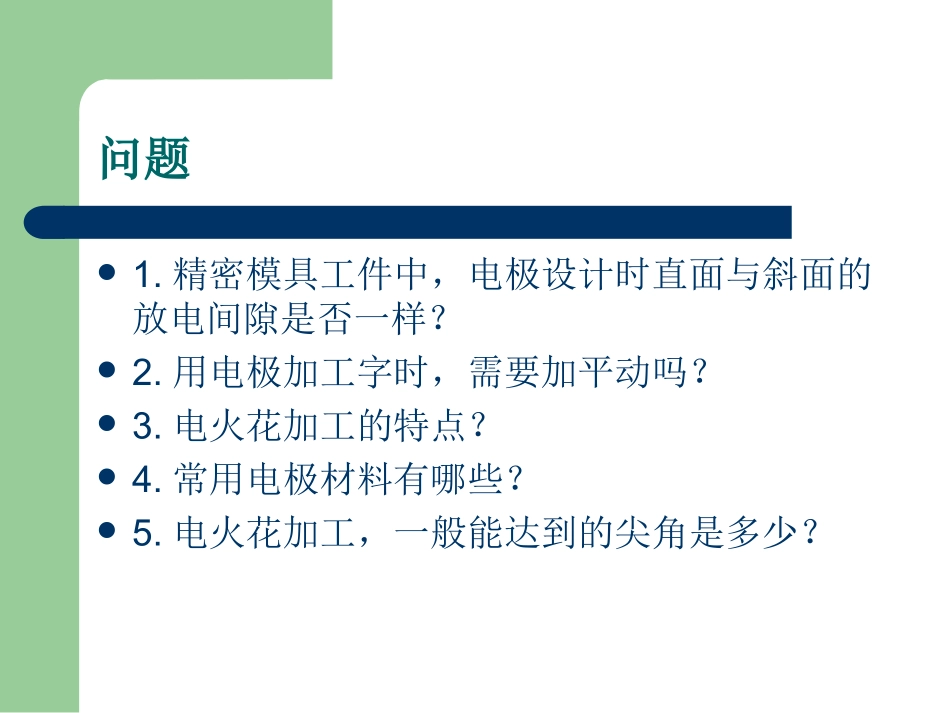

电火花加工及电极设计讲解人：张怡问题1.精密模具工件中，电极设计时直面与斜面的放电间隙是否一样？2.用电极加工字时，需要加平动吗？3.电火花加工的特点？4.常用电极材料有哪些？5.电火花加工，一般能达到的尖角是多少？电火花加工什么是电火花加工？电火花加工的特点实现电火花加工的条件电火花加工机床组成及作用EDM电火花放电原理什么是电火花加工？电火花是一种自激放电，其特点如下：火花放电的两个电极间在放电前具较高的电压，当两电极接近时，其间介质被击穿后，随即发生火花放电。伴随击穿过程，两电极间的电阻急剧变小，两极之间的电压也随之急剧变低。火花通道必须在维持短暂的时间后及时熄灭，才可保持火花放电的“冷极”特性（即通道能量转换的热能来不及传至电极纵深），使通道能量作用于极小范围。通道能量的作用，可使电极局部被腐蚀。利用火花放电时产生的腐蚀现象对材料进行尺寸加工的方法，叫电火花加工。电火花加工是在较低的电压范围内，在液体介质中的火花放电。电火花加工的特点1.脉冲放电的能量密度高，便于加工用普通的机械加工方法难于加工或无法加工的特殊材料和复杂形状的工件。不受材料硬度影响，不受热处理状况影响。电火花加工的特点2.脉冲放电持续时间极短，放电时产生的热量传导扩散范围小，材料受热影响范围小。3.加工时，工具电极与工件材料不接触，两者之间宏观作用力极小。工具电极料不需要比工件材料硬，因此，工具电极制造容易。4.可以改革工件结构，简化加工工艺，提高工件使用寿命，降低工人劳动强度。基于上述特点，电火花加工的主要用途有以下几项：a)加工小孔、畸形孔以及在硬质合金上加工螺纹。(即主要型腔加工，工件的核心部分)b)加工窄缝。实现电火花加工的条件1.电极和工件之间必须维持合理的距离。在该距离范围内，既可以满足脉冲电压不断击穿介质，产生火花放电，又可以适应在火花通道熄灭后介质消电离以及排出蚀除产物的要求。若两电极距离过大，则脉冲电压不能击穿介质、不能产生火花放电，若两电极短路，则在两电极间没有脉冲能量消耗，也不可能实现电腐蚀加工。名词：放电间隙放电间隙方便加工控制电流大小，来达到工件规定的尺寸精度。粗加工→电流大→速度快→表面粗糙精加工→电流小→速度慢→表面光洁实现电火花加工的条件2.两电极之间必须充入介质。工作液的作用是使火花放电在有一定绝缘性能的液体介质中进行，如煤油、火花加工液等。以有利于产生脉冲性的火花放电并带走放电时产生的热量和电蚀物。（压力冲油：使介质液在压力作用下强行通过电极中的冲油孔进入放电间隙，与微粒一道从型腔边缘流出）3.输送到两电极间的脉冲能量密度应足够大。在火花通道形成后，脉冲电压变化不大，因此，通道的电流密度可以表征通道的能量密度。能量密度足够大，才可以使被加工材料局部熔化或汽化，从而在被加工材料表面形成一个腐蚀痕（凹坑），实现电火花加工。因而，通道一般必须有105-106A/cm2电流密度。放电通道必须具有足够大的峰值电流，通道才可以在脉冲期间得到维持。一般情况下，维持通道的峰值电流不小于2A。4.放电必须是短时间的脉冲放电。（放电持续时间一般为10-7-10-3s）由于放电时间短，使放电时产生的热能来不及在被加工材料内部扩散，从而把能量作用局限在很小范围内，保持火花放电的冷极特性。实现电火花加工的条件5.脉冲放电需重复多次进行，并且多次脉冲放电在时间上和空间上是分散的。这里包含两个方面的意义：其一时间上相邻的两个脉冲不在同一点上形成通道；其二，若在一定时间范围内脉冲放电集中发生在某一区域，则在另一段时间内，脉冲放电应转移到另一区域。只有如此，才能避免积炭现象，进而避免发生电弧和局部烧伤。6.脉冲放电后的电蚀产物能及时排放至放电间隙之外，使重复性放电顺利进行。在电火花加工的生产实际中，上述过程通过两个途径完成。一方面，火花放电以及电腐蚀过程本身具备将蚀除产物排离的固有特性；蚀除物以外的其余放电产物（如介质的汽化物）亦可以促进上述过程；另一方面，还必须利用一些人为的辅助工艺措施，例如工作液的循环过滤，加工...
