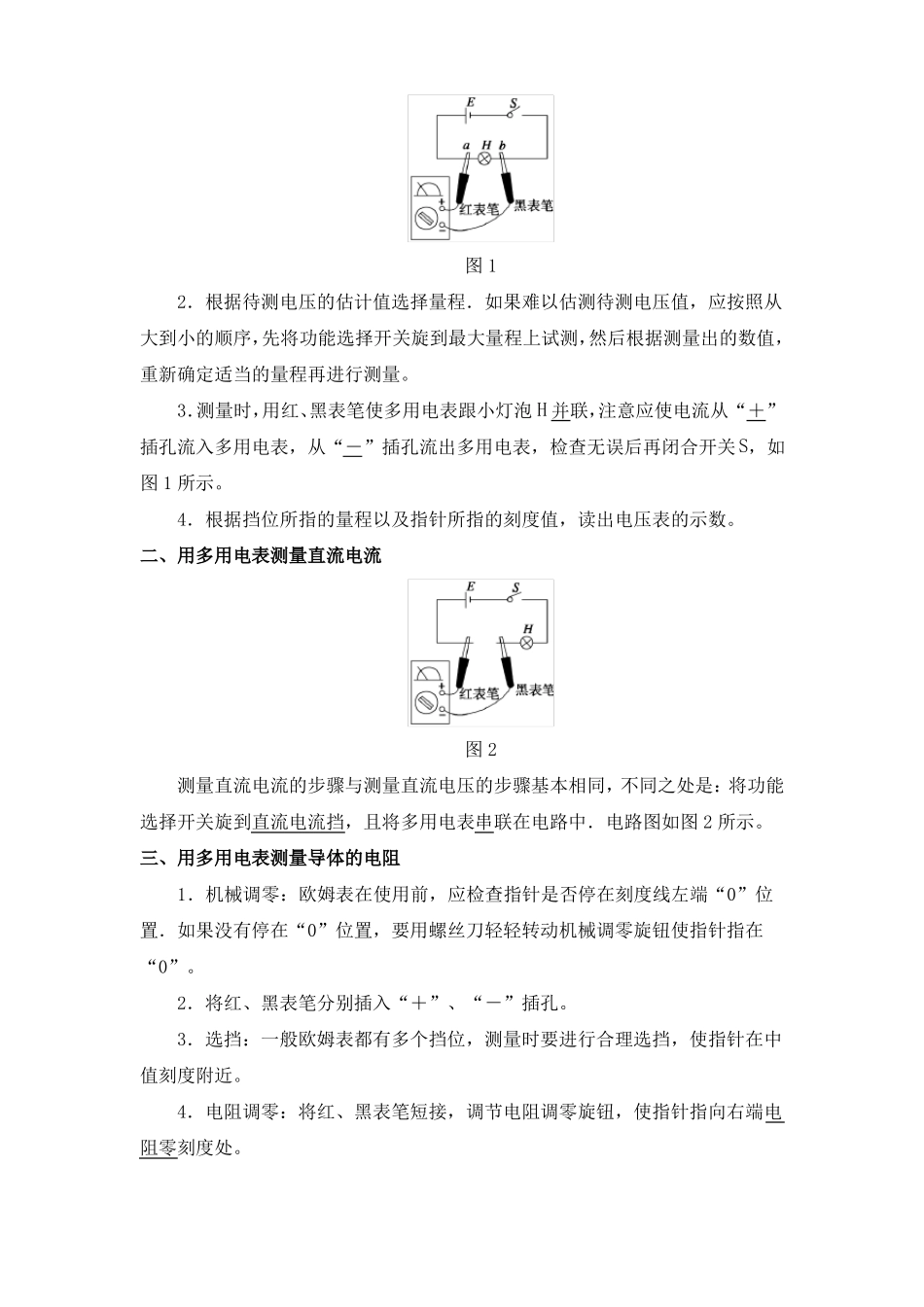

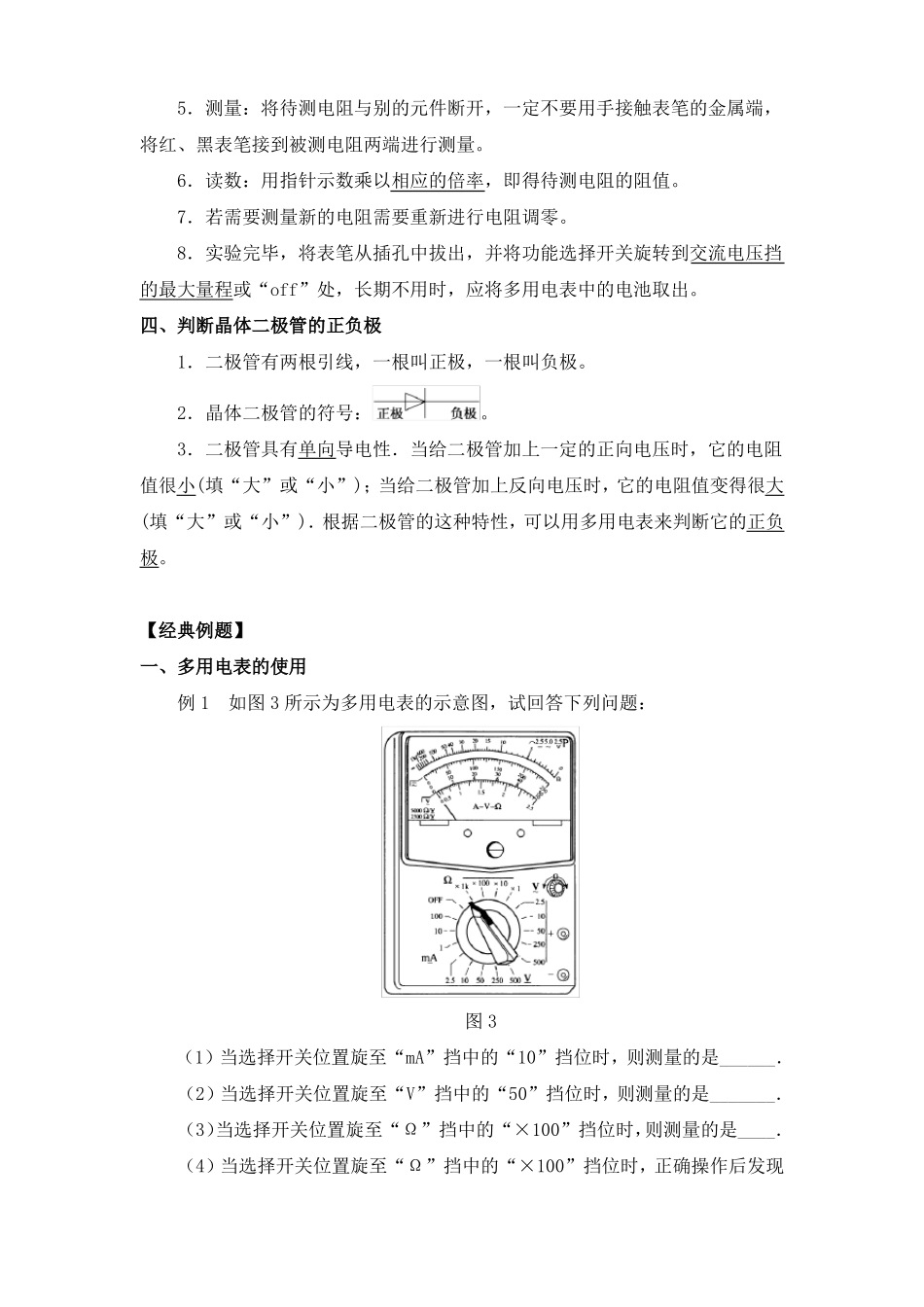

学会使用多用电表教学设计[学习目标定位]1.认识多用电表及其表盘,了解使用多用电表前应注意的事项;2.会用多用电表测直流电压、直流电流及导体的电阻;3.会用多用电表判断晶体二极管的极性。【知识储备】一、认识多用电表1.多用电表是一种可以测量电流、电压以及电阻等多个电学量的仪器。2.多用电表的构造:多用电表主要由表头、电路板和旋钮组成。(1)电表表头是由一个小量程的电流表和电路元件组成的.(2)面板的上半部为表盘,分别标有电压、电流和电阻的刻度线,用于读取这些电学量的测量值,。(3)面板中央的定位螺丝用于调节指针的“0”位。(4)面板下半部中间的旋钮是功能选择开关,周围标有各种测量功能及量程。二、使用多用电表1.测量直流电压:(1)选择直流电压挡合适的量程。(2)将电表与被测电路并联,红表笔要接高(填“高”或“低”)电势端。(3)根据挡位所指的量程以及指针所指的刻度值,读出电压表的示数。2.测量直流电流:(1)选择直流电流挡合适的量程。(2)将被测电路导线卸开一端,把多用电表串联在电路中,让电流从“+”插孔流入电表。(3)根据挡位所指的量程以及指针所指的刻度值,读出电流表的示数。3.测量导体的电阻:(1)将功能选择开关扳到电阻挡上,选择好量程后,用电阻挡的调零旋钮把指针调到电阻刻度线的“0”位置上。(2)测电阻时指针示数乘以相应的倍率,就是所测电阻的电阻值。(3)改变电阻挡的量程时,需要重新调整电阻挡调零旋钮。【学习探究】一、用多用电表测量直流电压1.将功能选择开关旋到直流电压挡。图12.根据待测电压的估计值选择量程.如果难以估测待测电压值,应按照从大到小的顺序,先将功能选择开关旋到最大量程上试测,然后根据测量出的数值,重新确定适当的量程再进行测量。3.测量时,用红、黑表笔使多用电表跟小灯泡H并联,注意应使电流从“+”插孔流入多用电表,从“-”插孔流出多用电表,检查无误后再闭合开关S,如图1所示。4.根据挡位所指的量程以及指针所指的刻度值,读出电压表的示数。二、用多用电表测量直流电流图2测量直流电流的步骤与测量直流电压的步骤基本相同,不同之处是:将功能选择开关旋到直流电流挡,且将多用电表串联在电路中.电路图如图2所示。三、用多用电表测量导体的电阻1.机械调零:欧姆表在使用前,应检查指针是否停在刻度线左端“0”位置.如果没有停在“0”位置,要用螺丝刀轻轻转动机械调零旋钮使指针指在“0”。2.将红、黑表笔分别插入“+”、“-”插孔。3.选挡:一般欧姆表都有多个挡位,测量时要进行合理选挡,使指针在中值刻度附近。4.电阻调零:将红、黑表笔短接,调节电阻调零旋钮,使指针指向右端电阻零刻度处。5.测量:将待测电阻与别的元件断开,一定不要用手接触表笔的金属端,将红、黑表笔接到被测电阻两端进行测量。6.读数:用指针示数乘以相应的倍率,即得待测电阻的阻值。7.若需要测量新的电阻需要重新进行电阻调零。8.实验完毕,将表笔从插孔中拔出,并将功能选择开关旋转到交流电压挡的最大量程或“off”处,长期不用时,应将多用电表中的电池取出。四、判断晶体二极管的正负极1.二极管有两根引线,一根叫正极,一根叫负极。2.晶体二极管的符号:。3.二极管具有单向导电性.当给二极管加上一定的正向电压时,它的电阻值很小(填“大”或“小”);当给二极管加上反向电压时,它的电阻值变得很大(填“大”或“小”).根据二极管的这种特性,可以用多用电表来判断它的正负极。【经典例题】一、多用电表的使用例1如图3所示为多用电表的示意图,试回答下列问题:图3(1)当选择开关位置旋至“mA”挡中的“10”挡位时,则测量的是______.(2)当选择开关位置旋至“V”挡中的“50”挡位时,则测量的是_______.(3)当选择开关位置旋至“Ω”挡中的“×100”挡位时,则测量的是____.(4)当选择开关位置旋至“Ω”挡中的“×100”挡位时,正确操作后发现指针的偏转角很小,那么正确的操作步骤依次是:①________,②________,③________.(5)无论用多用电表进行何种(直流)操作测量,电流都应该是从________表笔经“________”插孔流入电表.解析:...
