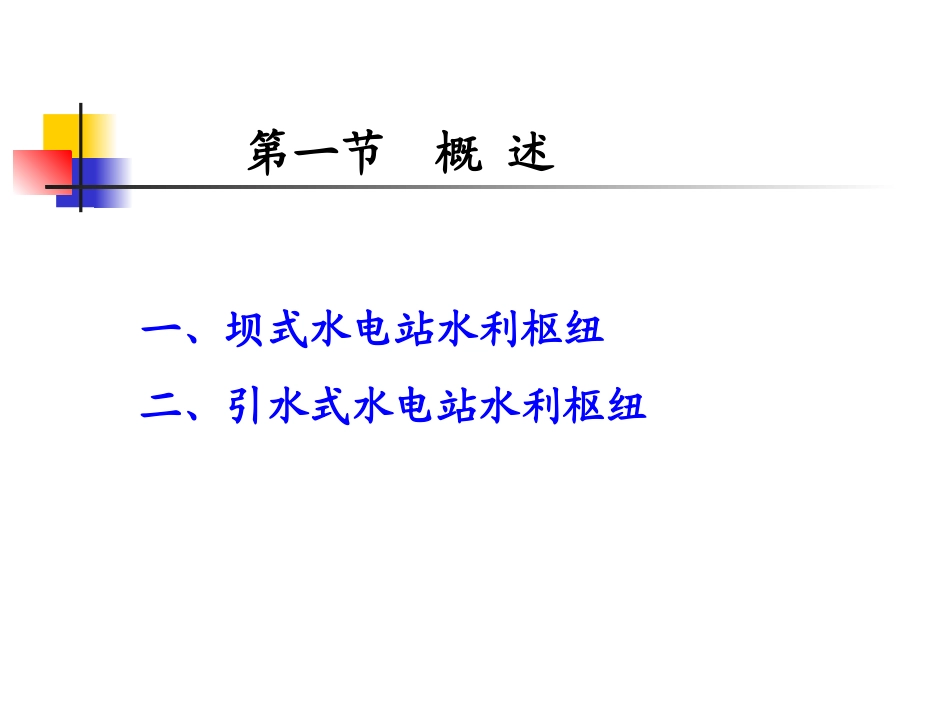

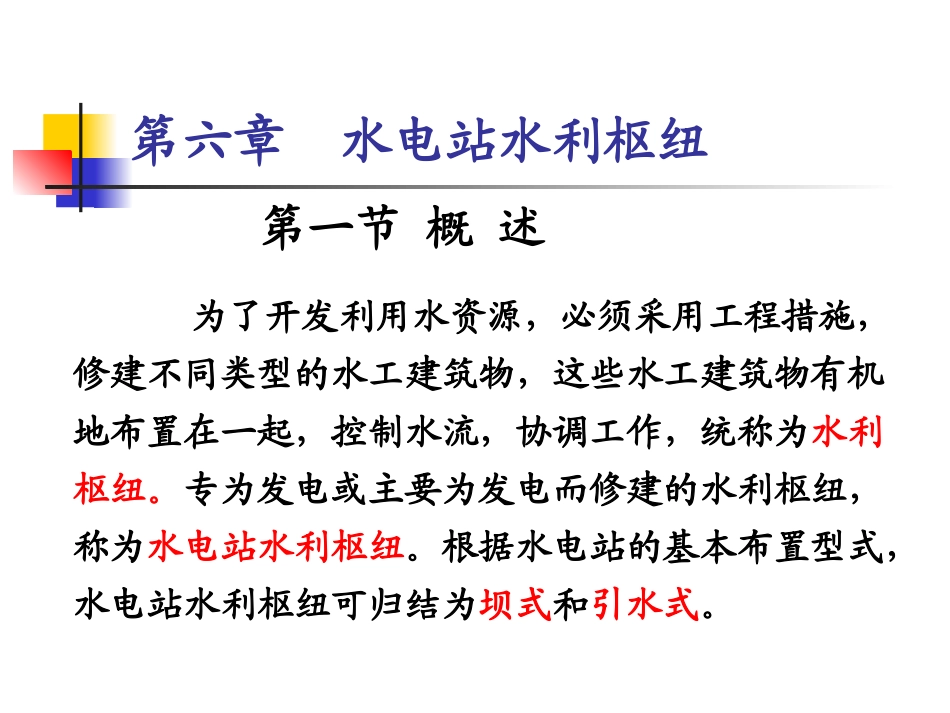

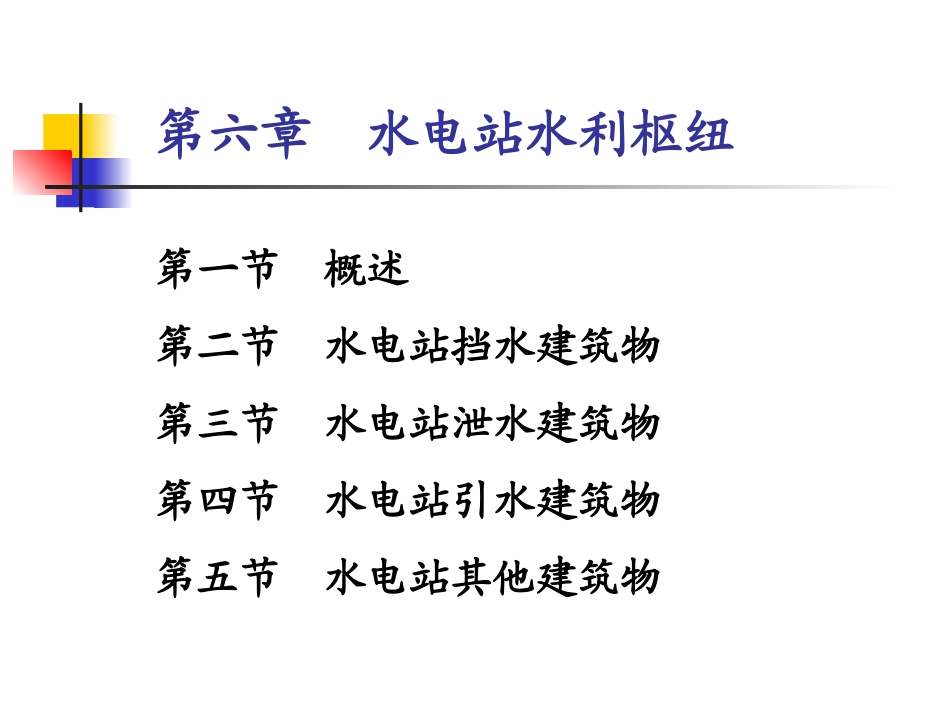

第六章水电站水利枢纽第一节概述第二节水电站挡水建筑物第三节水电站泄水建筑物第四节水电站引水建筑物第五节水电站其他建筑物第六章水电站水利枢纽第一节概述为了开发利用水资源，必须采用工程措施，修建不同类型的水工建筑物，这些水工建筑物有机地布置在一起，控制水流，协调工作，统称为水利枢纽。专为发电或主要为发电而修建的水利枢纽，称为水电站水利枢纽。根据水电站的基本布置型式，水电站水利枢纽可归结为坝式和引水式。第一节概述一、坝式水电站水利枢纽二、引水式水电站水利枢纽一、坝式水电站水利枢纽1、坝式水电站水利枢纽分为坝后式和河床式。2、其主要建筑物有挡水、泄水建筑物和水电站厂房，另外为满足综合利用要求还可能有通航、灌溉取水、工业取水、鱼道及筏道等建筑物。3、其主要特点是水头由挡水建筑物来集中，建筑物集中布置在河床中，互相影响较大，必须合理安排。水口水电站(坝后式)水口水电站(福建)万家寨水电站(坝后式)万家寨水电站岩滩水电站(坝后式)岩滩水电站(广西红水河)万安水电站(河床式)万安水电站(江西)沙溪口水电站(河床式)沙溪口水电站(福建)太平湾水电站二、引水式水电站水利枢纽引水式水电站水利枢纽分为有压和无压两种。特点是都有较长的引水道，水头由引水道形成，建筑物较为分散，相互影响较小，布置灵活。有压引水式水电站水利枢纽示意图1、有压引水式水电站水利枢纽由三个部分组成：1）首部枢纽：其组成建筑物有拦河坝和有压进水口；2）有压引水隧洞；3）厂区枢纽：包括调压室、压力水管、电站厂房及尾水渠。无压引水式水电站水利枢纽示意图2、无压引水式水电站水利枢纽由三个部分组成：1）首部枢纽：有拦河坝、无压进水口和沉沙池2）无压引水道（渠道或无压引水隧洞）；3）厂区枢纽：有日调节池、压力前池、泄水道、压力管道、电站厂房及尾水渠。碧口水电站莲花水电站莲花水电站隔河岩水电站隔河岩水电站白山二期白山水电站小浪底水电站（地下）小浪底水电站二滩水电站（地下）二滩水电站第二节水电站挡水建筑物—坝1、坝的作用是挡截水流，壅高水位，形成水库。在有调节库容的坝式水电站上，坝同时实现集中河段落差和调节河中流量的双重作用。2、几种基本的和主要的坝型：混凝土重力坝土坝拱坝对坝的认识1-非溢流重力坝；2-溢流重力坝3-横缝；4-导墙5-闸门；6-坝内排水管；7-检修、排水廊道；8-基础灌浆廊道；9-防渗帷幕；10-坝基排水孔混凝土重力坝示意图一、混凝土重力坝坝的平面布置用混凝土或浆砌石筑成，坝轴线一般为直线，并有垂直于坝轴线方向的横缝将坝体分成若干段。坝的纵剖面红石水电站(混凝土重力坝)重力坝定义：依靠自身的重量产生的抗滑力维持其稳定性的坝。重力坝的基本剖面：呈三角形，上游面通常是垂直的或稍倾向上游的三角形断面。受力特点：主要依靠坝体的重量，在坝体和地基的接触面上产生抗滑力来抵抗库水推力，以达到稳定的要求。受力简图：可视作倒置的悬臂梁。1、重力坝的工作原理抗滑力扬压力水平推力优点：安全可靠。剖面尺寸较大，抵抗水渗漏、洪水漫顶，地震、战争破坏的能力比较强，因而失事率较低。对地形、地质条件适应性强。坝体作用于地基的压应力不高，所以对地质条件的要求也较低，低坝甚至可修建在土基上。枢纽泄洪容易解决，便于枢纽布置；施工导流方便，便于机械化施工。结构作用明确，应力、稳定计算比较简单。2、重力坝的优点及缺点（特点）缺点：剖面尺寸大，水泥石料等用量多。坝体应力低，材料强度不能充分发挥。坝体不同区域应采用不同强度等级和耐久性的材料。扬压力影响大，对稳定不利。会减轻坝体的有效重量，对坝体的稳定不利，因此要采取有效措施减小扬压力。砼体积大，温控要求较高。易产生温度裂缝。按坝高来分：高坝：大于70m中坝：30m—70m低坝：低于30m按材料分：混凝土重力坝浆砌石重力坝按施工方法：浇筑—常态混凝土碾压—干硬性混凝土3、重力坝的类型按坝的内部结构分：实体重力坝三峡、龙滩宽缝重力坝新安江、丹江口空腹重力坝湖南凤滩、枫树二、土坝土坝是最古老且应用最广泛的一种坝。1、土坝的优点及缺点优点：可就地取...
