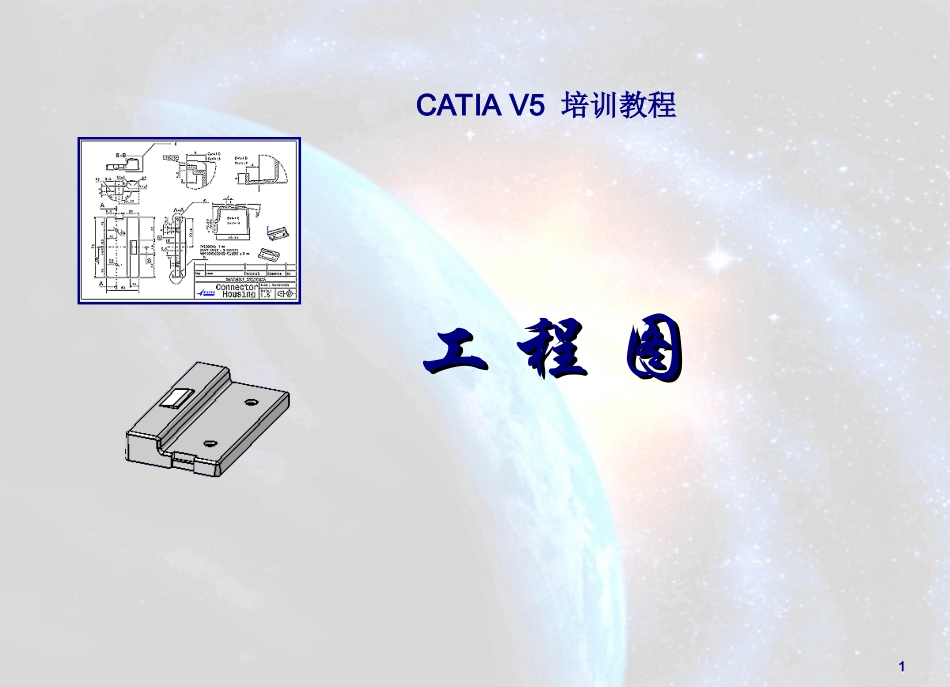

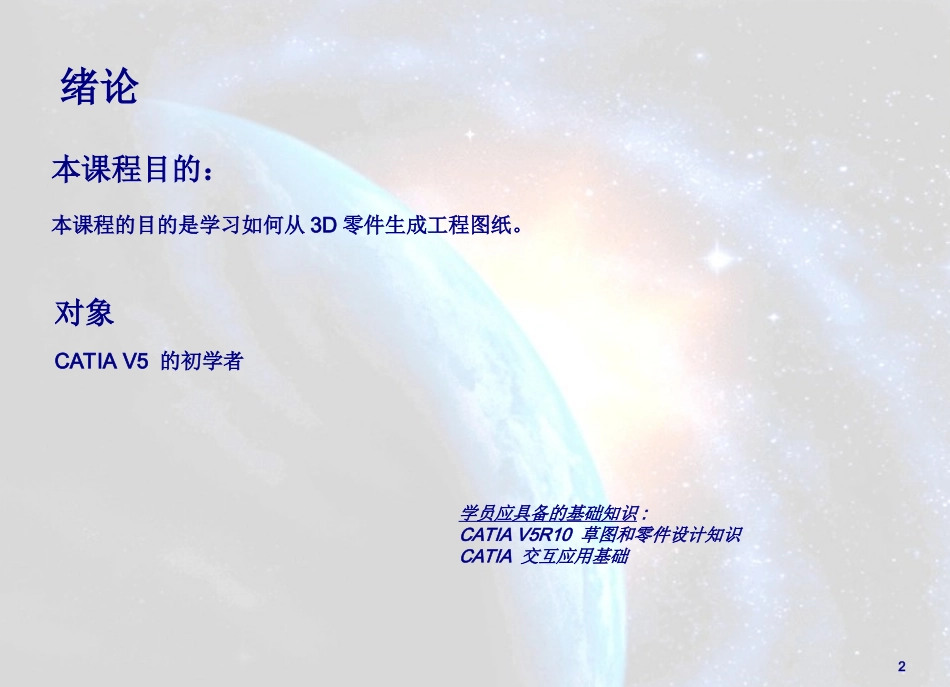

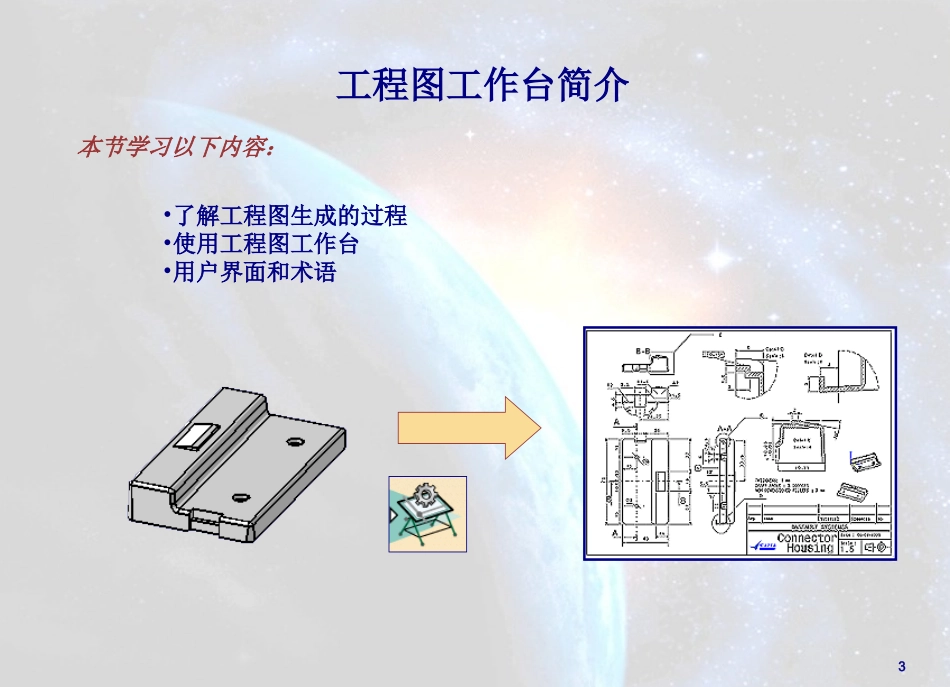

1工程图工程图CATIAV5培训教程2学员应具备的基础知识:CATIAV5R10草图和零件设计知识CATIA交互应用基础本课程目的：本课程的目的是学习如何从3D零件生成工程图纸。对象CATIAV5的初学者绪论3本节学习以下内容：•了解工程图生成的过程•使用工程图工作台•用户界面和术语工程图工作台简介4零件设计装配设计生成工程图由于它们的关联性，如果零件或产品设计变更，生成的工程图可随时改变。设计变更-A-生成视图-B-标注尺寸生成工程图工作台可以从3D实体自动地生成视图，也能自动标注尺寸。草图关联链接工程图生成过程5方法1-开始菜单2-工作台工具栏3-文件菜单123进入工作台==6尺寸特性文字特性设置为默认图形特性工具栏和对象123456781-2-3-4-5-6-7-8-每一个工具栏里包含的工具对应于特定的操作。当点击图标时，压缩工具栏会展开，显示出附加工具。7视图框视图名和比例栅格活动视图(构造树有下画线，红色边框。)构造树视图提示行绘图术语8下面学习如何用3Dpart生成图纸和视图。开始生成图纸定义主视图开始一幅图并生成视图9CATDrawing文件包含全部图纸页的构造列表和视图。•图纸就是CATIA保存的图纸文件，也叫CATDrawing。•这个文件的扩展名是.CATDrawingCATDrawing文件扩展名什么是图纸？10生成图纸的方法1-文件菜单2-开始菜单3-工作台工具栏4-新建工具可以用多种方法建立图纸文件(CATDrawing)。2143如何从CATPart生成图纸?11文件菜单:•New...用来开始一个默认图纸文件。•Newfrom...用于从已有文件开始一个图纸。•Open...用来打开一个已有文件。Newfrom或Open命令可以检索启动文件。生成图纸的一般方法12设置图纸格式和制图标准可设置的项目：•ISO（国际标准）,ANSI（美国标准），JIS（日本标准）•图纸格式(A,B,C,orA0,A1,A2,等..)•图纸方向(横幅或竖幅)•绘图比例(默认是1)格式设置可以在以后需要是改变:如图纸方向或大小可以用File+PageSetup...改变。ISOANSIJIS13设置投影像角21选择Sheet1的特性选择投影视图投影像角－第一或第三像角。3选择OK确认改变。改变投影像角后，设置为默认，其它所有图纸页也设置为同样的投影像角。14用空白页开始生成图纸21从零件工作台进入图纸工作台。在开始向导设置图纸格式3选择ISO,A3点击OK15•视图有关联视图(链接于3D零件)或不关联视图(与3D零件没有链接)。•视图关联于3D零件称为生成的视图。•视图不关联于3D零件称为绘制的视图。生成视图绘制视图3D零件视图的类型161-视图向导2-逐个建立视图可用多种方法建立:21•视图向导是一种快速选择预定视图的方法，可用来配置或定义用户视图。•许多视图是在需要时逐个建立的。建立视图…17建立主视图(1/2)零件、零件的一部分、产品、产品中的部分零件都可以利用一个参考平面建立主视图。12开始一幅空白工程图选择主视图工具3切换到CATPart或CATProduct窗口。注:通常建立投影视图时先建立主视图。18建立主视图(2/2)45(Optional)在构造树上选择实体或零件(用Ctrl键)，如果不选择对象，全部零件都在视图中显示。或选择视图原点的位置。设置主视图平面，出现预览图。6在图纸上选择一点，生成视图。主视图预览注:选择视图平面时，再次选择显示视图方向（光标下亮显）。19用视图转盘旋转主视图(1/2)单击“上”箭头单击中间“左”箭头单击“右”箭头•上、下、左、右箭头可使视图平面翻转90°。•中间左和右箭头使视图在平面内以30°为增量旋转，增量角度可用右键菜单改变。•完成时单击转盘中心或图纸上任意点确认。20用视图转盘旋转主视图(2/2)•设置旋转增量•设置旋转角•设置为自由旋转21在图纸上添加视图旋转放置视图的位置。14在图纸上添加投影视图投影时出现预览使用不同标准时生成的视图不同。主视图作为当前视图(视图在构造树上有下画线)，旋转视图投影工具。2移动改变到要投影视图的地方。322视图向导视图向导（VIEWWIZARD）提供了快速建立标准视图或特殊视图的各种方法。视图向导主视图、俯视图和左视图主视图仰视图和右视图视图向导(Step1)预定义视图视图向导(Step2)选择单个视图全部视图视图可添加，删除或重新排列。23用视图向导生成主要视图的快速方法(1/3)用视图向导在空白图纸...
