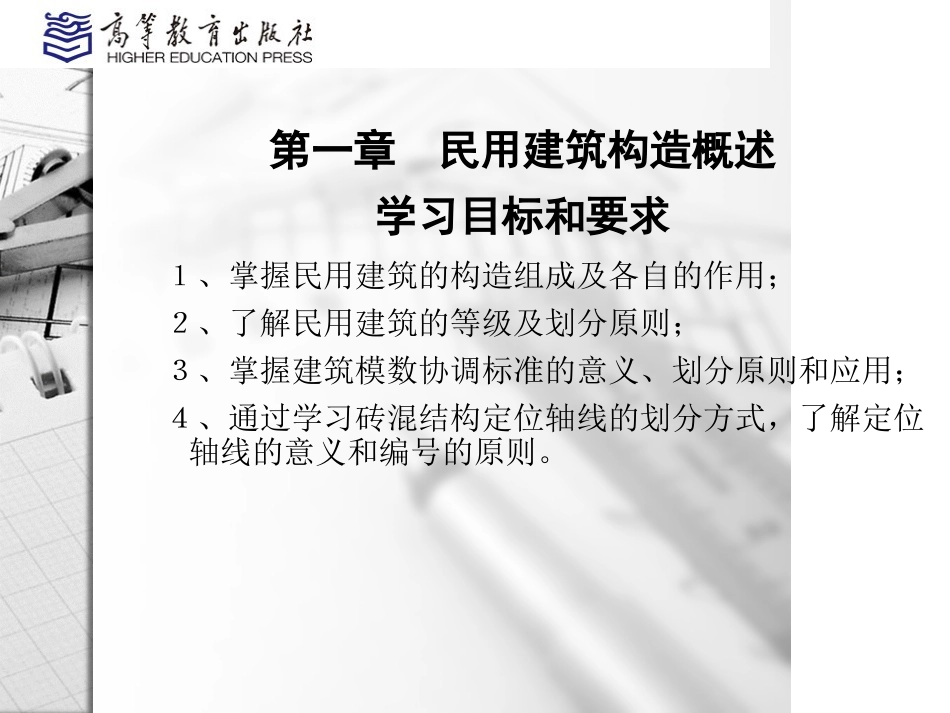

房屋建筑学房屋建筑学FɑngwuJiɑnzhuxueFɑngwuJiɑnzhuxue（第二版）（第二版）赵研主编赵研主编王志军苏炜参编王志军苏炜参编第一章民用建筑构造概述学习目标和要求１、掌握民用建筑的构造组成及各自的作用；２、了解民用建筑的等级及划分原则；３、掌握建筑模数协调标准的意义、划分原则和应用；４、通过学习砖混结构定位轴线的划分方式，了解定位轴线的意义和编号的原则。第一章目录第一章目录民用民用建筑建筑构造构造概述概述1.1民用建筑的构造组成民用建筑的构造组成1.2影响建筑构造的因素和构造设计原则影响建筑构造的因素和构造设计原则1.3民用建筑的等级民用建筑的等级1.4建筑标准化和模数协调建筑标准化和模数协调1.5定位轴线定位轴线１.１民用建筑的构造组成民用建筑通常是由基础、墙体或柱、楼板层、楼梯、屋顶、地坪、门窗等几大主要部分组成，如图１.１所示。这几部分在建筑的不同部位发挥着不同的作用。除了上述几个主要组成部分之外，对不同使用功能的建筑还有一些附属的构件和配件，如阳台、雨篷、台阶、散水、通风道等。这些构配件也可以称为建筑的次要组成部分。第一章民用建筑构造概述一、基础基础是建筑物最下部的承重构件，承担建筑的全部荷载，并把这些荷载有效地传给地基。基础作为建筑的重要组成部分，是建筑物得以立足的根基，应具有足够的强度、刚度及耐久性，并能抵抗地下各种不良因素的侵袭。第一章民用建筑构造概述图1.1民用建筑的构造组成第一章民用建筑构造概述二、墙体和柱墙体是建筑物的承重和围护构件。墙体具有承重要求时，它承担屋顶、楼板层及上部墙体的自重及使用荷载，并把它们传递给基础。墙体通常是建筑中自重最大、材料和资金消耗最多、施工量最大的组成部分，作用非常重要。第一章民用建筑构造概述图1.1民用建筑的构造组成第一章民用建筑构造概述三、屋顶屋顶是建筑顶部的承重和围护构件，一般由屋面、保温（隔热）层和承重结构三部分组成。其中承重结构要满足承担屋面荷载和自重的要求，而屋面和保温（隔热）层则应具有能够抵御自然界不利因素侵袭的能力。屋顶又是建筑体型和立面的重要组成部分，其外观形象也应得到足够的重视。第一章民用建筑构造概述图1.1民用建筑的构造组成第一章民用建筑构造概述四、楼板层楼板层是楼房建筑中的水平承重构承重件，同时还兼有在竖向划分建筑内部空间的功能。楼板承担建筑的楼面荷载并把这些荷载传给承重墙或梁，同时对墙体起水平支撑的作用。楼板层应具有足够的强度、刚度，并应具备相当的防火、隔声、防水的能力。第一章民用建筑构造概述图1.1民用建筑的构造组成第一章民用建筑构造概述五、楼梯楼梯是楼房建筑中联系上下各层的垂直交通设施，平时供人们交通使用，在紧急情况下供人们疏散。楼梯虽然不是建造房屋的目的所在，但由于它关系到建筑使用的安全性，因此在宽度、坡度、数量、位置、布局形式、细部构造及防火性能等方面均有严格的要求，不容忽视。第一章民用建筑构造概述图1.1民用建筑的构造组成第一章民用建筑构造概述六、地坪和地面地坪是建筑底层房间与下部土层相接触的部分，它承担着底层房间的地面荷载。由于地坪下面往往是夯实的土壤，所以强度要求远比楼板低。地坪面层直接同人体及家具设备接触，要具有良好的耐磨、防潮及防水、保温的性能。第一章民用建筑构造概述图1.1民用建筑的构造组成第一章民用建筑构造概述七、门窗门主要供人们内外交通及搬运家具设备之用，同时还兼有分隔房间、采光通风和围护的作用。由于门是人及家具设备进出建筑和房间的通道，要满足交通和疏散的要求，因此应有足够的宽度和高度，其数量、位置和开启方式也应符合有关规范的要求。窗的作用主要是采光和通风，同时也是围护结构的一部分，在建筑的立面形象中也占有相当重要的地位。第一章民用建筑构造概述图1.1民用建筑的构造组成第一章民用建筑构造概述１.２影响建筑构造的因素和构造设计原则为了确保建筑能够充分地发挥其使用功能，延长建筑的使用年限，在进行建筑的构造设计时，必须要对影响建筑构造的因素进行综合分析，制定使用上可靠、技术上可行、经济上合理的构造设计方案。第一章民用建筑构...
