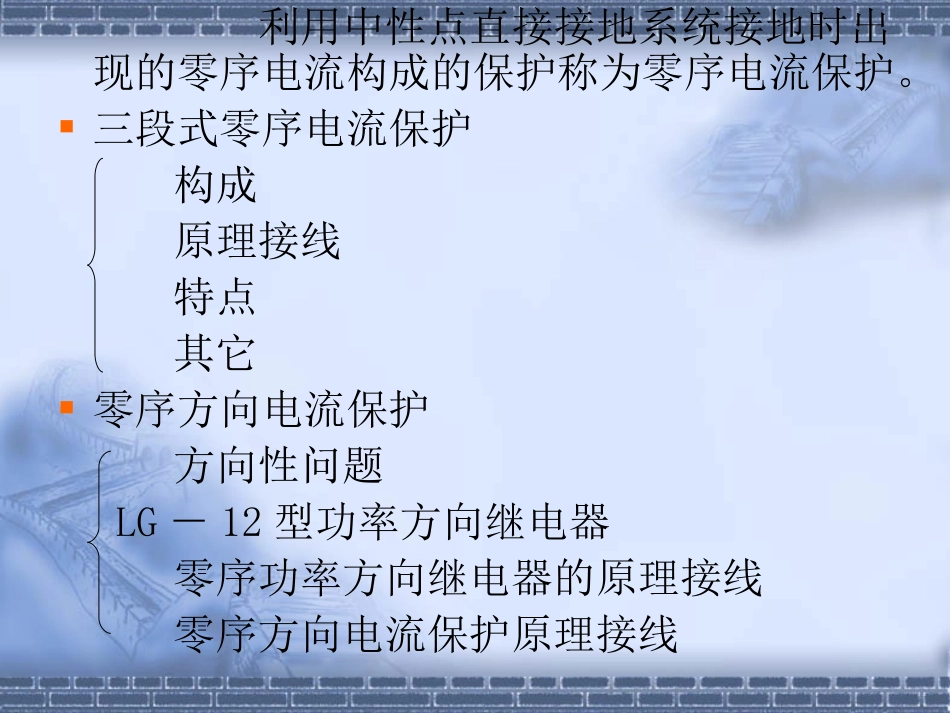

中性点直接接地系统的接地保护利用中性点直接接地系统接地时出现的零序电流构成的保护称为零序电流保护。三段式零序电流保护构成原理接线特点其它零序方向电流保护方向性问题LG－12型功率方向继电器零序功率方向继电器的原理接线零序方向电流保护原理接线•三段式零序电流保护构成由零序Ⅰ段（瞬时零序电流速断保护）保护线路首端部分，瞬时动作零序Ⅱ段（限时零序电流速断保护）保护线路全长且延伸至下级，一般带0.5S延时零序Ⅲ段（零序过电流保护）保护本级线路、下级甚至更远，带较长时限动作其中：Ⅰ、Ⅱ段作为主保护，Ⅲ段作为后备保护即本级的近后备保护相邻元件的远后备保护。原理接线特点（与三段式电流保护相比较）1、零序Ⅰ段动作电流：按躲过被保护线路末端发生单相接地或两相接地时可能出现的最大零序电流整定。IIact=Krel×3I0Krel-取1.2～1.3保护区：保护区长且稳定零序Ⅲ段：动作电流：按躲过下级线路相间短路时流过本保护的最大不平衡电流整定。即IⅢact=Krel×Iunb.maxKrel－1.2～1.3根据经验一般Iact.k＝（2～4）A而过电流保护一般Iact.k＝（5～7）A灵敏性高动作时限：在零序电流流通的回路内按阶梯时限原则确定。时限短，动作快其它零序Ⅰ段：（又称灵敏Ⅰ段）a、当与三相自动重合闸相配合时，需带0.1s的延时，同时增加不灵敏零序Ⅰ段，其动作电流按大于三相断路器触头不同时合闸时出现的最大零序电流整定，瞬时动作。用于快速切除自动或手动合闸时的严重接地故障。b、当与单相自动重合闸或综合自动重合闸相配合时，需退出灵敏Ⅰ段，投入不灵敏Ⅰ段。其动作电流按大于非全相运行系统振荡时出现的零序电流整定，瞬时动作。用于快速切除非全相运行时出现的接地故障。零序Ⅱ段：当与相邻线路零序Ⅰ段配合灵敏性不满足要求时：a、改与相邻线路零序Ⅱ段配合b、保留原零序Ⅱ段，增设一与相邻线路零序Ⅱ段配合的不灵敏零序Ⅱ段，构成四段式零序电流保护c、改用接地距离保护•零序方向电流保护方向性问题零序电流保护只反应电流的大小而不反应方向措施：加装方向元件（零序方向元件）动作方向由母线指向线路LG－12型功率方向继电器①无串联谐振回路原因：接地点零序电压最高，离接地点越近，零序电压越高。故在保护安装处出口接地时，保护不存在“死区”。②幅值表示的动作条件③用角度表示的动作条件－20°≤Φm≤160°④灵敏角Φsen.max=70°零序功率方向继电器KW电流、电压取值：Um=-3UoIm=3Io三段式零序方向电流保护的原理接线结束
