第十四讲 直线透视作图VIP免费

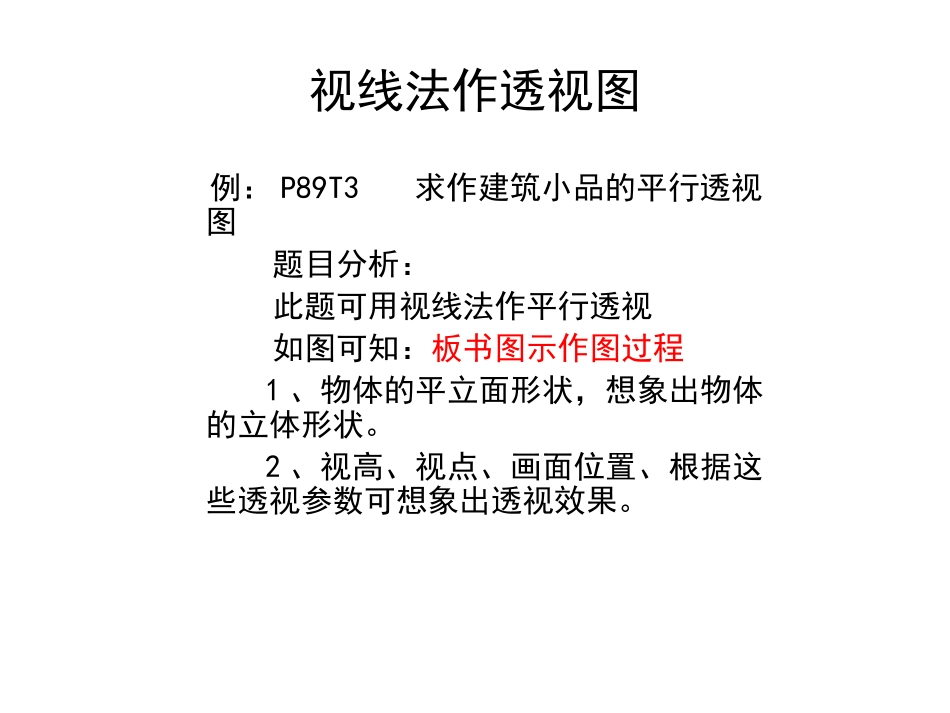

直线透视作图视线法作透视图量点法作透视图视线法作透视图视线法作透视图例：P89T3求作建筑小品的平行透视图题目分析：此题可用视线法作平行透视如图可知：板书图示作图过程1、物体的平立面形状，想象出物体的立体形状。2、视高、视点、画面位置、根据这些透视参数可想象出透视效果。3、找出主点位置，一点透视（平行透视）中的主点就是与画面垂直线的灭点。4、依次画出各简单形体的透视：可先找出该形体画面上的点的透视：再根据视线法确定其他点的透视位置。5、加粗可见的透视轮廓线（作业要求保留作图线，其它绘图时应擦掉所有绘图线注意作图时除了画面上的点的透视，其它点的透视基本上都是由两直线的交点的透视来求得。回顾直线的透视规律：1、铅垂线的透视仍为铅垂线。2、与画面平行的线的透视仍与画面平行、相互平行画面平行线仍相互平行。3、画面垂直线的灭点为主点。4、与画面相交的基面平行线的灭点在视平线上、相互平行的此类线具有相同的灭点。5、与画面相交并与基面不平行的线（斜线）的灭点不在视平线上。量点法作透视图量点法作图原理复习量点法作图原理：1、空间点的透视可用两直线的交点来作。2、为了能直接量取物体平面图中实际长度所作的辅助线的灭点，称为量点。量点法作图注意事项：1、基面上的直线在画面前后两部分的实长应分别量在迹点两侧。2、任何一段直线的透视都应从该直线的画面迹点量起，以该直线的灭点相对应的量点（量点M到灭点F的距离等于视点S到灭点F的距离、MF=SF=sf）作为辅助线的灭点求透视。3、互相平行的直线量点相同，但迹点位置不同，起量位置也不同。4、不平行的直线，应分别求出它们的灭点和量点。量点法作透视图量点法作透视图例1：P97第1题，成角透视图作图步骤：板书作图过程1、找出两组灭点及其相应的量点，（注意主点、a点、灭点、量点间的相对位置关系。2、做出基透视（用到量点）3、量高（利用真高线或画面上的线）4、加粗可见的透视轮廓线1、找出两组灭点及其相应的量点，（注意主点、a点、灭点、量点间的相对位置关系。2、做出基透视（用到量点）3、量高（利用真高线或画面上的线）4、加粗可见的透视轮廓线例2：结合P98第3题讲述：板书为了作图更少误差，将基线降低，先做基透视，再结合灭点、量点、画面上的点的透视、物体高度等完成已知条件下的透视图。P91第3题：1、已知条件2、定画面上的点及灭点、量点为了减少误差，把基线降低做基透视3、做顶盖及底部的基透视作柱子的基透视e为起量点作柱子的基透视h为起量点降低基线的基透视已作完量高并回到原来的基线视线法和量点法作图比较：视线法：必须利用平面图的连线作图；优点是容易掌握，缺点是不易表现复杂的形体。量点法:可以直接量取平、立面图的尺度，便于画出复杂的形体；但灭点往往在图板之外，不易描绘，可以用先画草图再放大的方法弥补。景园绘画中常见的透视现象和必须记住的基本规律1、同样大小的物体近大远小2、远处延伸的平行线消失于一点，相互平行的水平线，消失点都在地平线（视平线）上。3、地平线以上的物体越近越高、越远越低，地平线以下的物体越近越低、越远越高。4、人的眼睛视围（视域）以60°以内最为自然。5、一般景园透视多为两点透视作业：P98第3题（必做）。P99第4题（选做）。
