识图、工程量计算规则(通风)VIP专享VIP免费

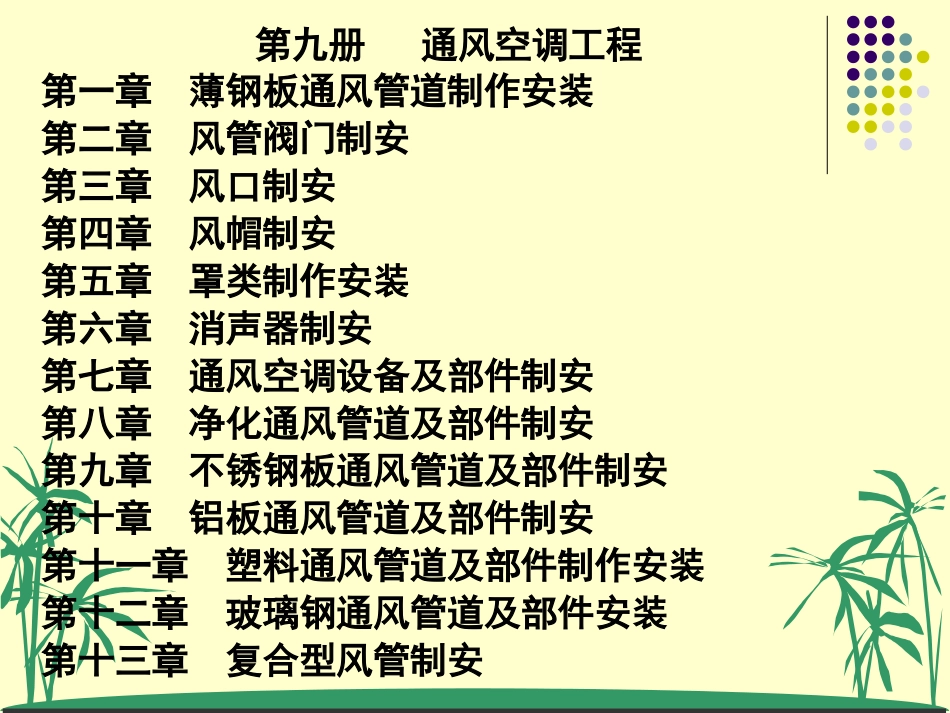

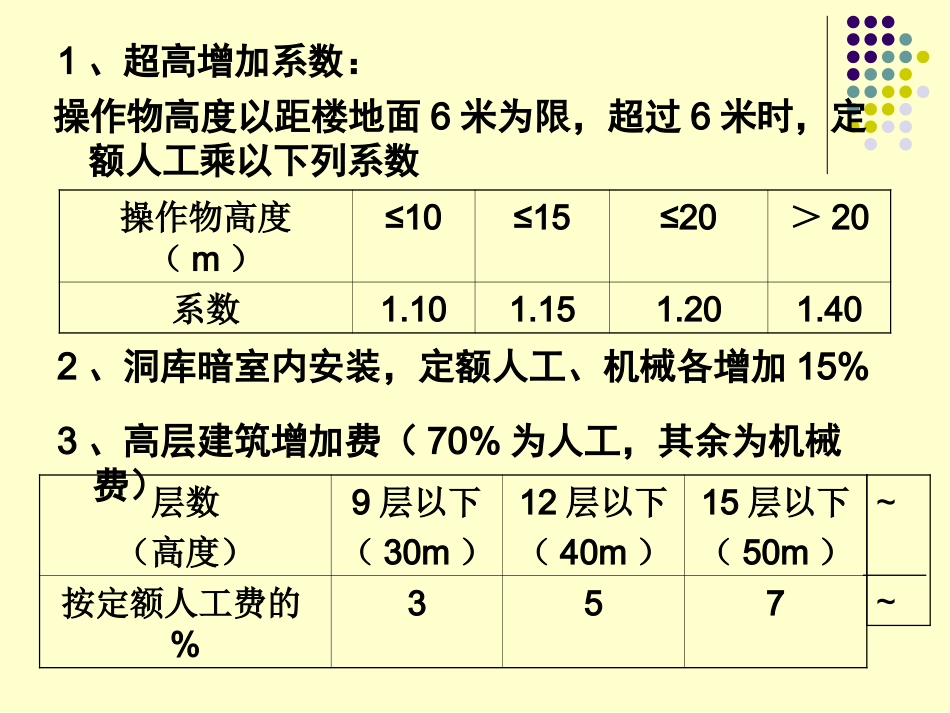

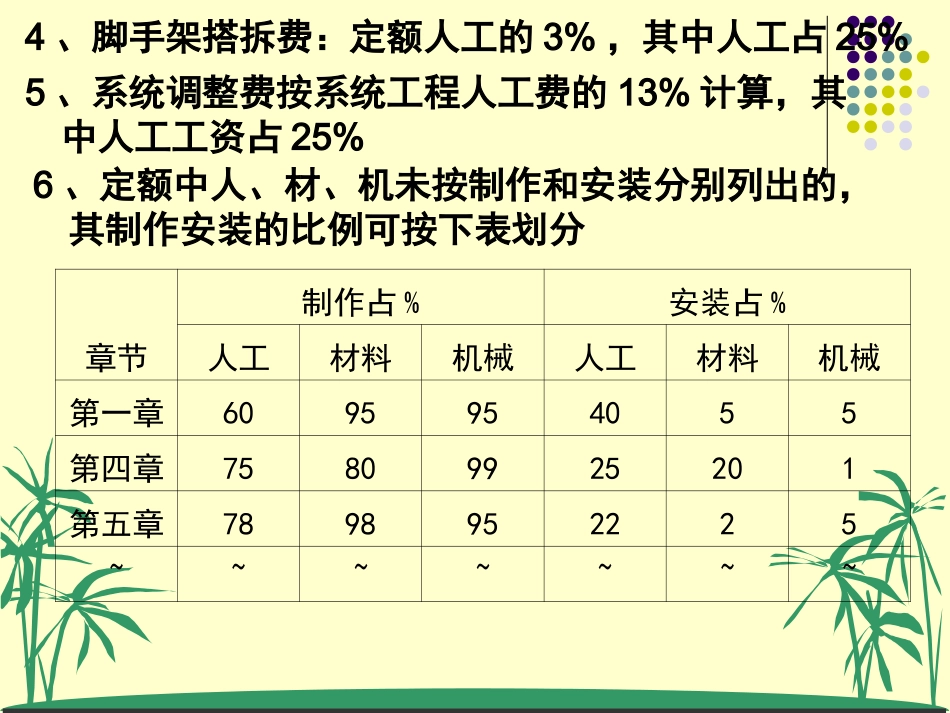

第九册通风空调工程第一章薄钢板通风管道制作安装第二章风管阀门制安第三章风口制安第四章风帽制安第五章罩类制作安装第六章消声器制安第七章通风空调设备及部件制安第八章净化通风管道及部件制安第九章不锈钢板通风管道及部件制安第十章铝板通风管道及部件制安第十一章塑料通风管道及部件制作安装第十二章玻璃钢通风管道及部件安装第十三章复合型风管制安1、超高增加系数：操作物高度以距楼地面6米为限，超过6米时，定额人工乘以下列系数操作物高度（m）≤10≤15≤20＞20系数1.101.151.201.402、洞库暗室内安装，定额人工、机械各增加15%3、高层建筑增加费（70%为人工，其余为机械费）层数（高度）9层以下（30m）12层以下（40m）15层以下（50m）按定额人工费的%357~~4、脚手架搭拆费：定额人工的3%，其中人工占25%5、系统调整费按系统工程人工费的13%计算，其中人工工资占25%6、定额中人、材、机未按制作和安装分别列出的，其制作安装的比例可按下表划分章节制作占%安装占%人工材料机械人工材料机械第一章6095954055第四章75809925201第五章7898952225~~~~~~~第一章薄钢板通风管道制作安装一、镀锌钢板风管（1.2mm以内咬口）二、镀锌钢板风管（3mm以内焊接）三、镀锌钢板风管（无法兰插条连接0.8mm以内咬口）四、风机盘管连接管（1.2mm以内咬口）五、柔性软风管安装六、通风管道附件（导流叶片、软管接口、检查孔、温度风速测定孔）七、支架制作安装一、本章包括镀锌钢板风管、普通钢板风管、镀锌钢板风管（无法兰连接）、风机盘管连接管、通风管道附件、支架制安和柔性软风管安装二、工作内容：1.风管制安：配合预留孔洞，风管、弯头、三通、变径管、天圆地方等管件、法兰及加固框、吊托支架的制安，风管及其型钢的除锈、刷漆2.通风管道附件制安：包括弯头导流叶片、软管接口、风管检查孔和温度、风量测定孔制安，型钢除锈、刷漆3.柔性软风管安装：制垫、上卡子、紧固及吊架制安、除锈、刷漆说明：三、本章风管吊托支架是按采用膨胀螺栓安装考虑的四、镀锌钢板风管项目如设计要求不用镀锌钢板者，材料可以换算，其余不变。该项目中未考虑镀锌板刷漆，如设计要求刷漆，按第十一册计算五、风机盘管连接管仅适用于风机盘管的送吸风接管六、普通钢板风管、通风管道附件制作安装项目中，已包括管道、型钢支架的除锈、刷两遍底漆和型钢刷两遍调和漆，如设计要求耍其他漆种或管道刷面漆时，按第十一册有关子目调整七、风管导流叶片不分单叶片和香蕉型双叶片均使用同一定额P118八、支架制安项目，是指风管、部件及设备安装定额项目中未包括的各种类型钢支架（如过跨风管落地支架）本定额已包括支架除锈刷漆九、通风系统设计采用减缩管均匀送风者，按风管壁厚使用相应项目，其人工乘以系数2.5P117十、空气幕送风管按风管壁厚使用相应项目，其人工乘以系数3十一、软管接口设计不用帆布使用其他材料可以换算十二、柔性软风管适用于由金属、涂塑化纤织物、聚酯、聚乙烯、聚氯乙烯薄膜、铝箔等材料制成的软风管，不分保温和非保温均使用同一项目第二章风管阀门制作安装一、风管阀门制作安装1空气加热器上通阀2空气加热器旁通阀3圆形瓣式启动阀4圆形保温蝶阀5方、矩形保温蝶阀6圆形蝶阀7方、矩形蝶阀8圆形风管止回阀9方形风管止回阀10密闭式斜插板阀11矩形风管三通调节阀12对开多叶调节阀二、风管阀门安装1调节阀2风管防火阀3余压阀4风阀电（气）动执行机构说明：一、本章分风管阀门制安和成品安装两部分，包括空气加热器上通阀、旁通阀、圆形瓣式启动阀、蝶阀、风管止回阀、插板阀、三通调节阀、对开多叶调节阀等制安和各类调节阀、防火阀、余压阀、风阀电（气）动执行机构安装二、工作内容：1.调节阀制作：放样、下料、制作短管、阀板、零件，钻孔、铆焊、组合成型及除锈刷漆2.调节阀安装：钻法兰孔、加垫、对口、上螺栓、紧固、试动3.余压阀安装：配合预留孔洞，短管制安及除锈刷漆，木框埋设、刷防火涂料，阀体及铝合金风口安装4、电动执行机构安装：支架制安、除刷漆，设备开箱、检查、执行机构安装、接线、调整校验三、调节阀安装项目是按成品风阀考虑的，防火阀安装项目包括了支架制安及...
