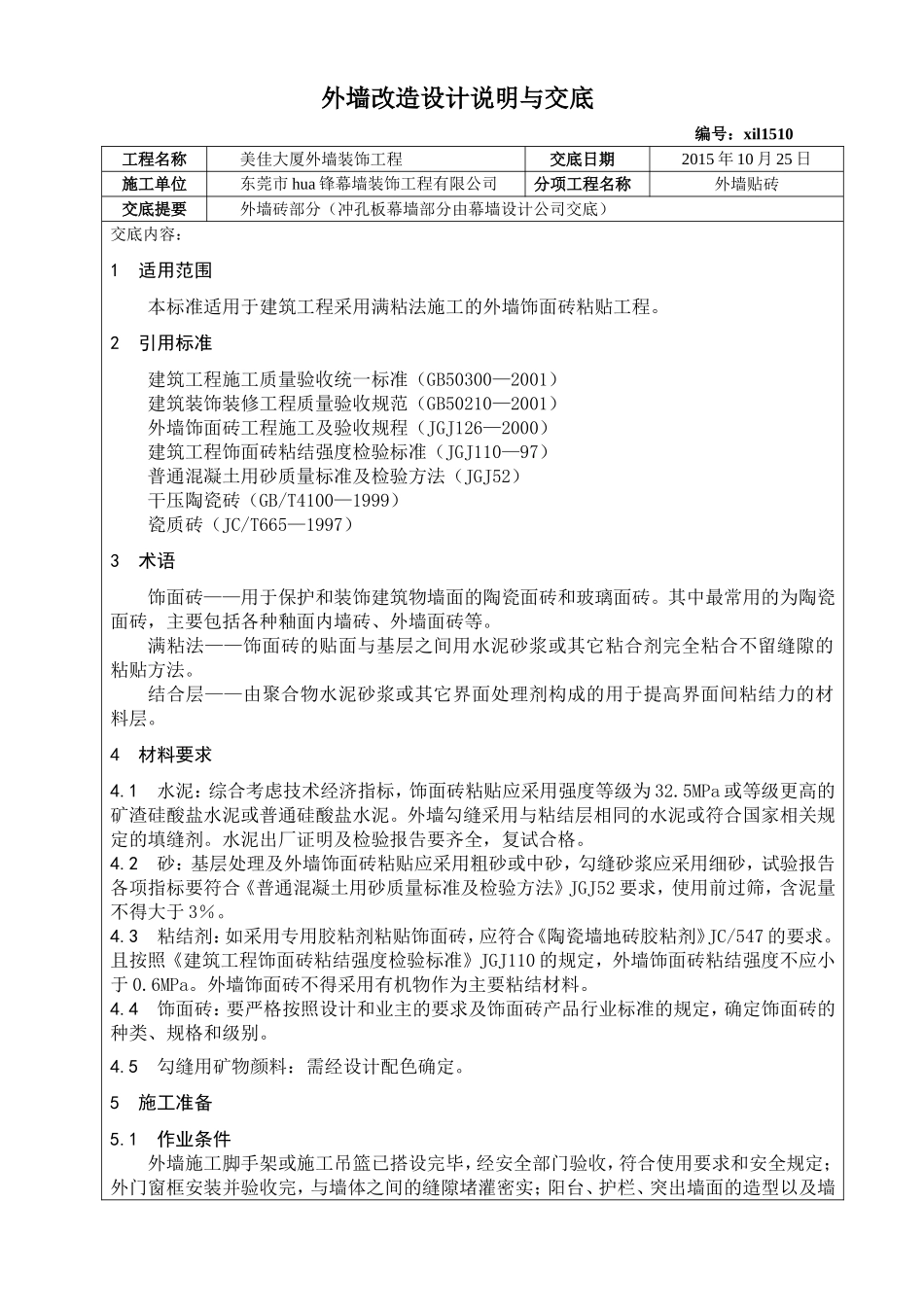

外墙改造设计说明与交底编号：xil1510工程名称美佳大厦外墙装饰工程交底日期2015年10月25日施工单位东莞市hua锋幕墙装饰工程有限公司分项工程名称外墙贴砖交底提要外墙砖部分（冲孔板幕墙部分由幕墙设计公司交底）交底内容：1适用范围本标准适用于建筑工程采用满粘法施工的外墙饰面砖粘贴工程。2引用标准建筑工程施工质量验收统一标准（GB50300—2001）建筑装饰装修工程质量验收规范（GB50210—2001）外墙饰面砖工程施工及验收规程（JGJ126—2000）建筑工程饰面砖粘结强度检验标准（JGJ110—97）普通混凝土用砂质量标准及检验方法（JGJ52）干压陶瓷砖（GB/T4100—1999）瓷质砖（JC/T665—1997）3术语饰面砖——用于保护和装饰建筑物墙面的陶瓷面砖和玻璃面砖。其中最常用的为陶瓷面砖，主要包括各种釉面内墙砖、外墙面砖等。满粘法——饰面砖的贴面与基层之间用水泥砂浆或其它粘合剂完全粘合不留缝隙的粘贴方法。结合层——由聚合物水泥砂浆或其它界面处理剂构成的用于提高界面间粘结力的材料层。4材料要求4.1水泥：综合考虑技术经济指标，饰面砖粘贴应采用强度等级为32.5MPa或等级更高的矿渣硅酸盐水泥或普通硅酸盐水泥。外墙勾缝采用与粘结层相同的水泥或符合国家相关规定的填缝剂。水泥出厂证明及检验报告要齐全，复试合格。4.2砂：基层处理及外墙饰面砖粘贴应采用粗砂或中砂，勾缝砂浆应采用细砂，试验报告各项指标要符合《普通混凝土用砂质量标准及检验方法》JGJ52要求，使用前过筛，含泥量不得大于3％。4.3粘结剂：如采用专用胶粘剂粘贴饰面砖，应符合《陶瓷墙地砖胶粘剂》JC/547的要求。且按照《建筑工程饰面砖粘结强度检验标准》JGJ110的规定，外墙饰面砖粘结强度不应小于0.6MPa。外墙饰面砖不得采用有机物作为主要粘结材料。4.4饰面砖：要严格按照设计和业主的要求及饰面砖产品行业标准的规定，确定饰面砖的种类、规格和级别。4.5勾缝用矿物颜料：需经设计配色确定。5施工准备5.1作业条件外墙施工脚手架或施工吊篮已搭设完毕，经安全部门验收，符合使用要求和安全规定；外门窗框安装并验收完，与墙体之间的缝隙堵灌密实；阳台、护栏、突出墙面的造型以及墙面各种预留洞、预埋件已处理完毕；外墙主体已充分变形稳定。5.2材料5.2.1饰面砖、水泥、砂、粘结剂、矿物颜料等，其中饰面砖应有生产厂家的出厂检验报告和产品合格证，并应对尺寸、表面质量、吸水率、抗冻性等指标进行复检。水泥、砂、粘结剂等材料均要进行复试。5.2.2饰面砖取样复检合格后，使用自制套板逐块选砖，饰面砖的尺寸偏差要在《干压陶瓷砖》GB/T4100—1999规定的范围之内。同时用肉眼观察饰面砖表面缺陷及色差，表面缺陷及色差明显的不允许使用。6操作工艺6.1工艺流程饰面砖工程设计→旧楼原基层需要处理→吊垂直、套方、找规矩、贴灰饼→打底灰抹找平层→排砖→分格、弹线→浸砖→粘贴饰面砖→勾缝→清理表面6.2饰面砖拼法按设计要求6.2.1饰面砖粘贴前，应首先对设计未明确的细节及时沟通以便深化设计解决。6.2.2分不同基层做出样板墙或样板件，确定饰面砖排列方式、缝宽、缝深、勾缝形式及颜色、防水及排水构造、基层处理方法等施工要点，确定找平层、结合层、粘结层、勾缝材料、调色矿粉等的施工配合比，做粘结强度试验，经建设、设计、监理各方认可后以书面的形式固定下来。饰面砖的排列方式要求采用横向对缝排列形式，勾缝采用凹平缝形式。饰面砖纵向接缝宽度要求3mm-5mm。6.2.3排砖时应掌握以下原则：阳角、窗口、大墙面、通长全高的柱垛等主要部位都要排整砖，非整砖要本着对称和一致的原则放在窗间墙和阴角等次要部位，且非整砖不应小于1/2整砖；墙面阳角两侧砖边磨成45°角后对接；横缝要与窗台齐平；墙体变形缝位置处，面砖从缝两侧分别排列，留出缝宽；外墙饰面砖粘贴应设置伸缩缝，竖向伸缩缝宜设置在洞口两侧或柱边对应的部位，横向伸缩缝可设置在洞口上下或与楼层对应处；对于窗台、檐口、腰线等水平阳角处，顶面砖应压盖立面砖，立面最低一排砖应压盖底平面面砖并下突3㎜兼作滴水线，底平面面砖向内翘起约5㎜以便于滴水。6.3基层处理要求抹灰打底前要对旧墙面基层进行处理。对于砼基层，凿...
