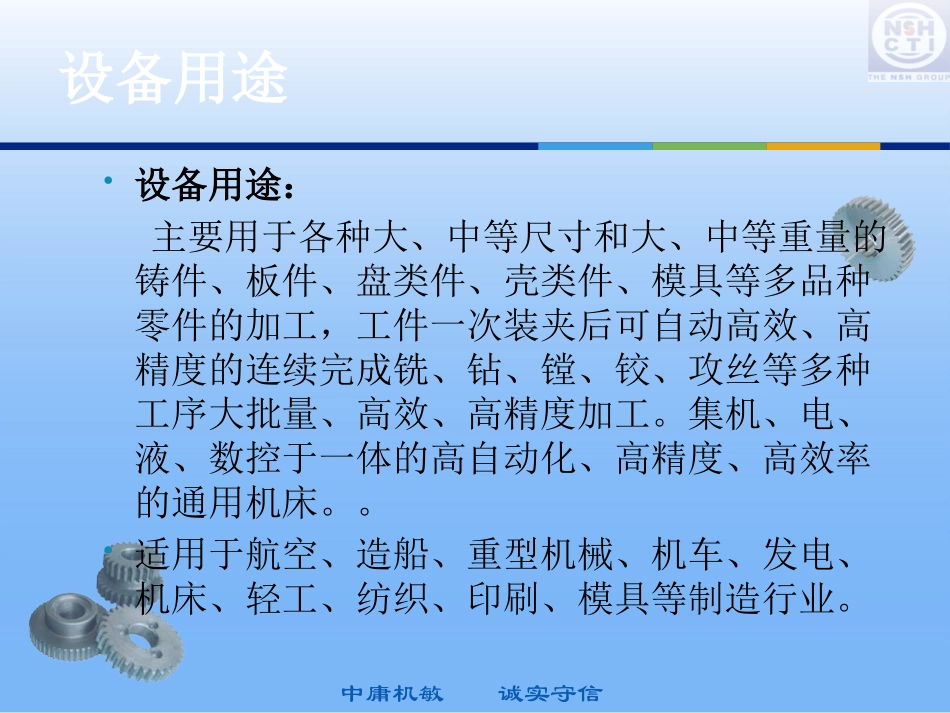

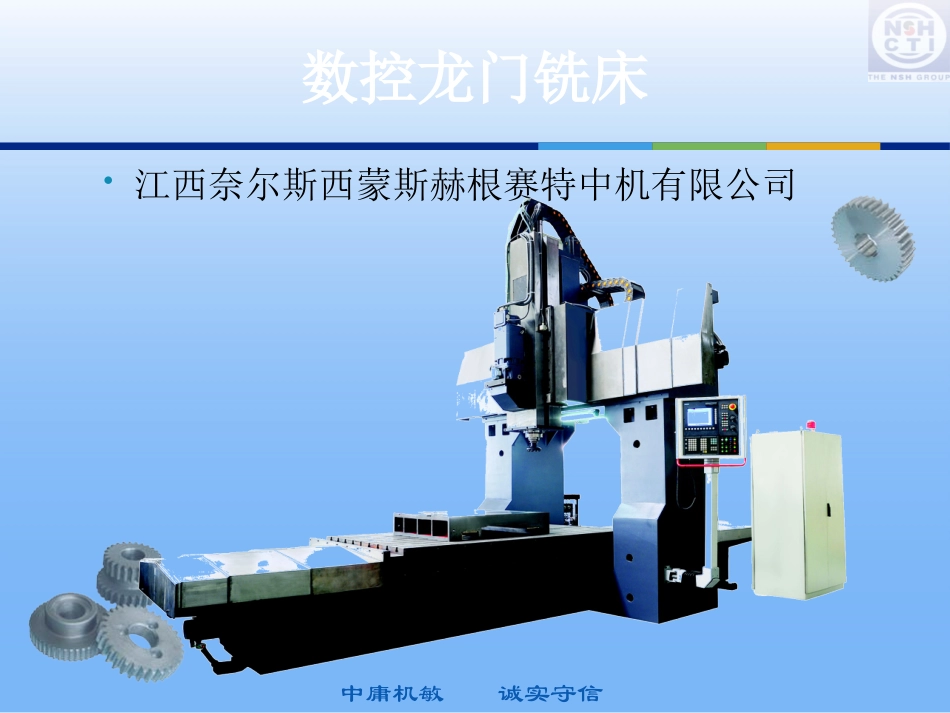

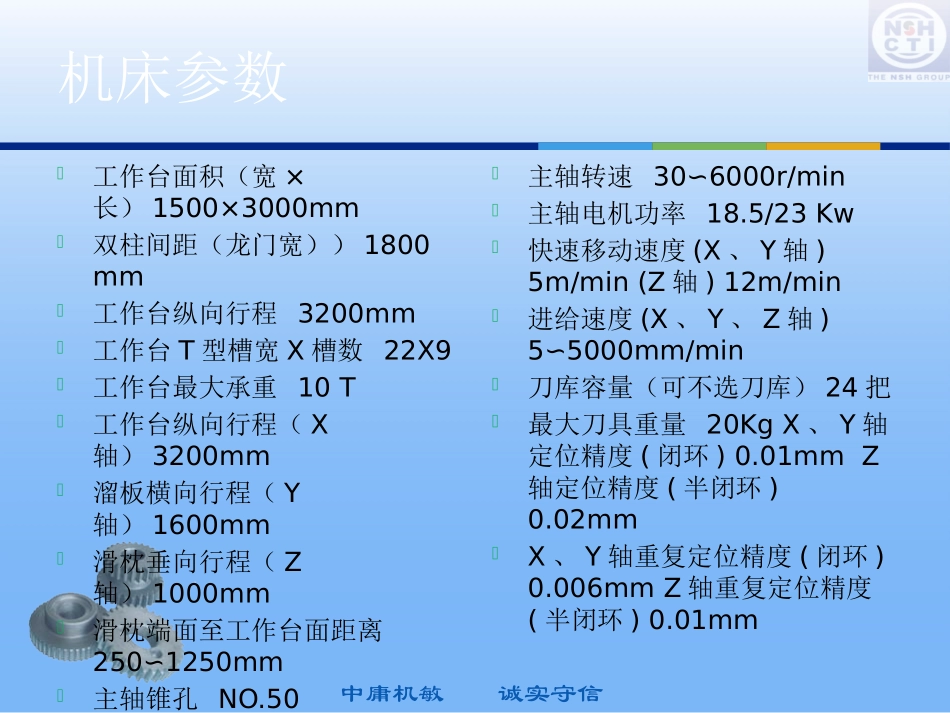

中庸机敏诚实守信江西奈尔斯西蒙斯赫根赛特中机有限公司数控龙门铣床中庸机敏诚实守信设备用途：主要用于各种大、中等尺寸和大、中等重量的铸件、板件、盘类件、壳类件、模具等多品种零件的加工，工件一次装夹后可自动高效、高精度的连续完成铣、钻、镗、铰、攻丝等多种工序大批量、高效、高精度加工。集机、电、液、数控于一体的高自动化、高精度、高效率的通用机床。。适用于航空、造船、重型机械、机车、发电、机床、轻工、纺织、印刷、模具等制造行业。设备用途中庸机敏诚实守信工作台面积（宽×长）1500×3000mm双柱间距（龙门宽））1800mm工作台纵向行程3200mm工作台T型槽宽X槽数22X9工作台最大承重10T工作台纵向行程（X轴）3200mm溜板横向行程（Y轴）1600mm滑枕垂向行程（Z轴）1000mm滑枕端面至工作台面距离250∽1250mm主轴锥孔NO.50主轴转速30∽6000r/min主轴电机功率18.5/23Kw快速移动速度(X、Y轴)5m/min(Z轴)12m/min进给速度(X、Y、Z轴)5∽5000mm/min刀库容量（可不选刀库）24把最大刀具重量20KgX、Y轴定位精度(闭环)0.01mmZ轴定位精度(半闭环)0.02mmX、Y轴重复定位精度(闭环)0.006mmZ轴重复定位精度(半闭环)0.01mm机床参数中庸机敏诚实守信机床组成本设备的基本结构为横梁固定龙门框架式，床身固定、工作台移动（X轴），铣头溜板沿横梁导轨横向移动（Y轴），铣头滑枕沿溜板导轨垂直移动（Z轴）。本设备能实现X、Y、Z轴三轴联动。本设备由床身、工作台、立柱、横梁、溜板、滑枕、液压系统、主轴恒温系统、自动润滑系统、冷却排屑系统、防护系统、气动系统、数控系统、X、Y轴光栅尺、电控柜、操作台等组成。机床描述中庸机敏诚实守信本设备结构设计合理，有足够的强度、刚度以及良好的稳定性，并且其构件具有良好的耐磨性和较小的热变形，精度稳定可靠；本设备在环境温度0～45℃，相对湿度≤95%条件下，能正常连续工作24小时，且精度稳定。机床描述中庸机敏诚实守信所选用的机械、液压、电气、电子元件是优质的、成熟的、可靠的系列产品。有可靠的安全保护、报警、保险措施，以防止误操作或意外事故致使机器受损或人身伤亡。零件和仪表及全部图纸资料的度量单位全部采用国际单位SI标准；所有仪表、零部件的设计、制造及所用材料应符合ISO和IEC标准或其他同等标准。技术先进，操作直观简便，易于维护和维修。机床描述中庸机敏诚实守信机械部分本设备的床身、立柱、横梁、溜板、滑枕、工作台采用优质铸铁件并经过有效处理消除应力，具有良好的刚度，且精度稳定，经久耐用。工作台（X轴）移动采用重载柱形直线导轨，有良好的承载性能、动态性能和稳定性，X轴驱动采用交流伺服电机驱动滚珠丝杆旋转实现直线运动。溜板（Y轴）移动采用重载柱形直线导轨，有良好的承载性能、动态性能和稳定性，Y轴驱动采用交流伺服电机驱动滚珠丝杆旋转，实现溜板横向运动。机床描述中庸机敏诚实守信机械部分滑枕（Z轴）结构采用包容式贴塑滑动导轨副，耐磨且保证切削的稳定性，Z轴驱动采用交流伺服电机驱动滚珠丝杆旋转，实现滑枕垂直运动。配备液压平衡系统，确保Z轴移动平稳。主轴采用交流伺服主轴电机实现无级调速。主轴采用内循环油液冷却，避免主轴热变形。主轴可自动拉刀，就近配备松拉刀按钮。主轴可自动定向，定向方式准确可靠。机床描述中庸机敏诚实守信机械部分设备的X、Y轴检测采用西班牙发格精密光栅尺（分辨率0.001mm），实现全闭环位置反馈。床身导轨和横梁导轨采用不锈钢伸缩式防护罩防护。直线导轨、滚珠丝杠、轴承等关键部件采用台湾上银公司品牌。工作台两边都安装自动排屑装置。机床描述中庸机敏诚实守信机械部分有自动冷却装置，冷却液能回收循环使用。配备可移动式防护罩，既保证工件装夹、校正、加工方便，又防止铁屑飞出和冷却液飞溅。本设备空运行噪音小于80db。机床描述中庸机敏诚实守信电气部分所有电气部分有漏电保护装置，可靠的接地系统。操作手柄集中安放，操作简单轻便。安装环境：电源：三相交流电380V（±10％），50HZ（±2％）单相220V（±10％），50HZ（...
