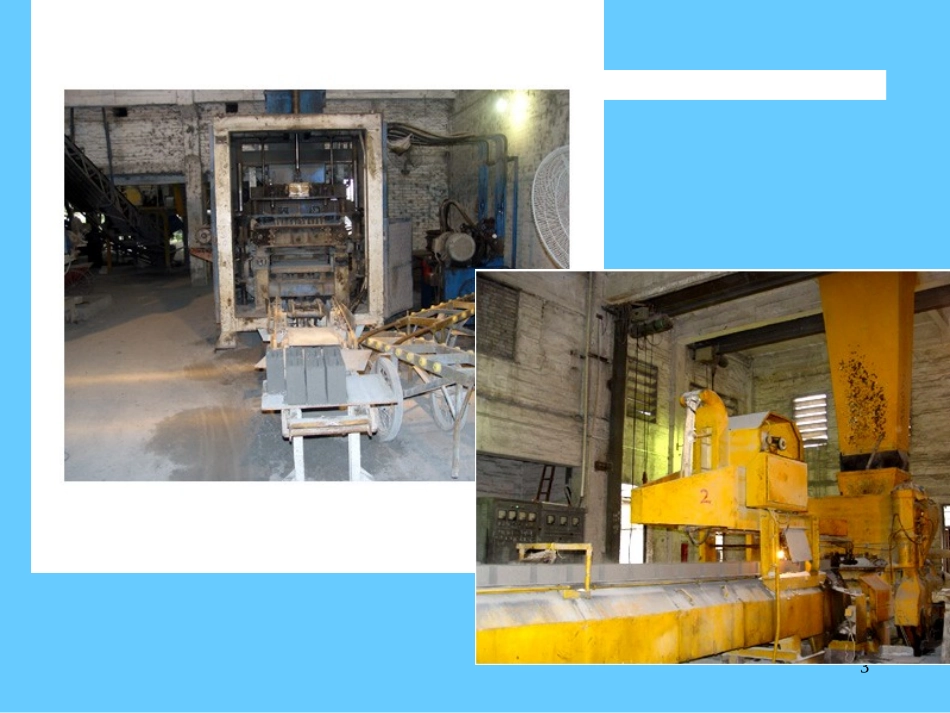

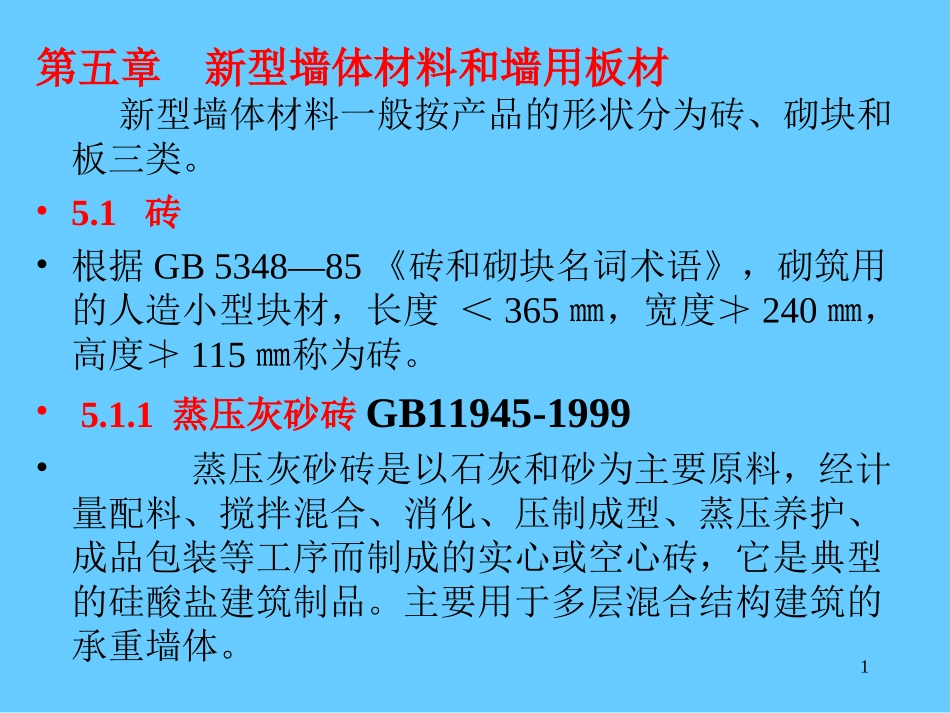

1第五章新型墙体材料和墙用板材新型墙体材料一般按产品的形状分为砖、砌块和板三类。•5.1砖•根据GB5348—85《砖和砌块名词术语》，砌筑用的人造小型块材，长度＜365㎜，宽度≯240㎜，高度≯115㎜称为砖。•5.1.1蒸压灰砂砖GB11945-1999•蒸压灰砂砖是以石灰和砂为主要原料，经计量配料、搅拌混合、消化、压制成型、蒸压养护、成品包装等工序而制成的实心或空心砖，它是典型的硅酸盐建筑制品。主要用于多层混合结构建筑的承重墙体。2•灰砂砖生产•（1）原材料•砂子和石灰是生产灰砂砖的主要原料。砂子可用河砂、海砂、风积砂、沉积砂及尾矿砂等，砂中的SiO2应>65％，级配较好。•(2）混合料的制备•(3)砖坯成型•(4)蒸压养护产品规格与技术性能(GB11945-1999)•产品规格345•我国国家标准规定的品种和规格只有一种240㎜×115㎜×53㎜•力学性能•我国标准规定了10、15、20、25等四个强度级别，抗压强度平均值分别为10MPa、15MPa、20MPa、25MPa，抗折强度平均值分别为2.5MPa、3.3MPa、4.0MPa、5.0MPa。•抗冻性能•导热性67•其他品种灰砂砖•(1)灰砂空心砖JC637-96•灰砂空心砖的空洞率大于15％，一般为22％-33％，表观密度为1200-1400kg／m3。该类砖规格有(240×115×53)㎜、(240×115×90)㎜、(240×115×115)㎜、(240×115×175)㎜四种，规格代号分别为NF、1.5NF、2NF、3NF。•灰砂空心砖按5块砖的抗压强度平均值和单块抗压强度最小值划分为7.5、10、15、20、25等5个强度级别。抗冻性的合格要求同灰砂砖。89•(2)彩色灰砂砖•在普通灰砂砖混合料中加入适量矿物或无机颜料，如氧化铁红、氧化铁黄等，生产出彩色灰砂砖，用于砌筑清水墙。•灰砂砖的应用•(1)灰砂砖砌体的收缩值比烧结黏土砖砌体高，为减少干缩，灰砂砖出釜1个月后才能上墙砌筑，使灰砂砖的收缩在砌筑前基本完成。•(2)禁止用干砖或含饱和水的砖砌墙，以免影响灰砂砖和砂浆的粘结强度以及增大灰砂砖砌体的干缩开裂。10•（3）砌筑时应采用高粘性的专用砂浆，在灰砂砖表面压制出花纹也是增大灰砂砖砌体的整体性的有效措施。•（4）灰砂砖不能用于长期超过200℃的环境，也不能用于受急冷急热的部位。•（5）灰砂砖不能用于有酸性介质侵蚀的部位和有流水冲刷的部位，如落水管处和水龙头下面等位置。•（6）对清水墙体，必须用水泥砂浆二次勾缝，以防雨水渗漏，房屋宜做挑檐。11•5.1.2蒸压粉煤灰砖JC239-2001•蒸压粉煤灰砖是以粉煤灰、石灰、石膏以及骨料为原料，经配料、搅拌、轮碾、压制成型、高压蒸气养护等生产工艺制成的实心粉煤灰砖。•1.蒸压粉煤灰砖生产工艺•原材料•原材料主要有粉煤灰、石灰、石膏和骨料。粉煤灰应符合JC409-91《硅酸盐建筑制品用粉煤灰》规定。石灰应尽可能选用有效氧化钙含量高、消化速度快、消化温度高的新鲜生石灰；石膏可用天然石膏或工业副产石膏，要求CaS04含量大于65％。121314•2.粉煤灰砖技术性能要求•(1)外观质量•（2）抗折和抗压强度•（3）抗冻性•（4）干燥收缩•3.施工应用•(1)压制成型的粉煤灰砖比黏土砖表面光滑、平整，并可能有少量起粉，这些使砂浆的粘结力较低，使砌体抵抗横向变形能力减弱。为此应设法提高砖与砂浆的粘结力，应尽可能采用专用砌筑砂浆。15•(2)粉煤灰砖的初始吸水能力差，后期的吸水不能满足随砌筑的施工要求，而须提前湿水，保持砖的含水率在10％左右，才能保证砌筑质量。此特性还要求砂浆的保水性较好，再考虑粘结性，在承重结构中，不能采用强度等级低于M7.5的砂浆砌筑，或采取其他措施来保证砌筑质量。•(3)粉煤灰砖出釜后三天内收缩较大，平均每天收缩0.019mm／m；3d至l0d内，平均每天收缩0.005mm／m；30d后收缩逐渐趋于稳定，平均每天收缩0.003mm／m。为了避免砖的收缩对建筑物的不良影响，出釜后的砖应存放一周以后才能用于砌筑，雨季施工应采取防雨措施。16•4．防止开裂措施•根据对蒸压粉煤灰砖的检查，在底层窗台下发现有裂缝。为此，在窗台、门、洞口等部位适当增设钢筋，以防止这些部位的裂缝。此外，还应适当增设圈梁，减少伸缩缝间距离，或采取其他措施，以避免和减少裂缝的产生。•5.2墙用砌块•砌块系列中主规格的长度、宽...
