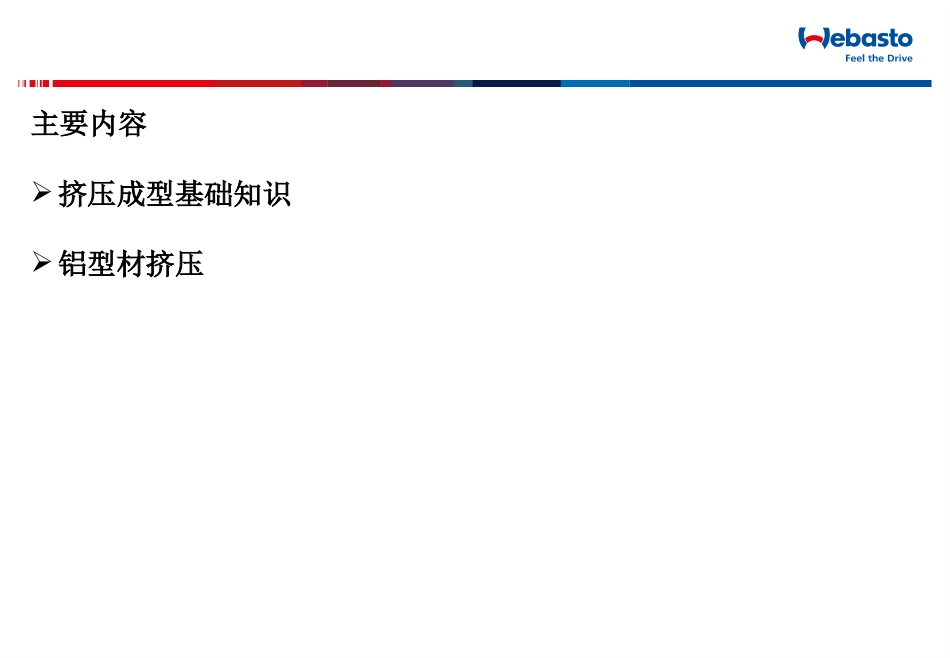

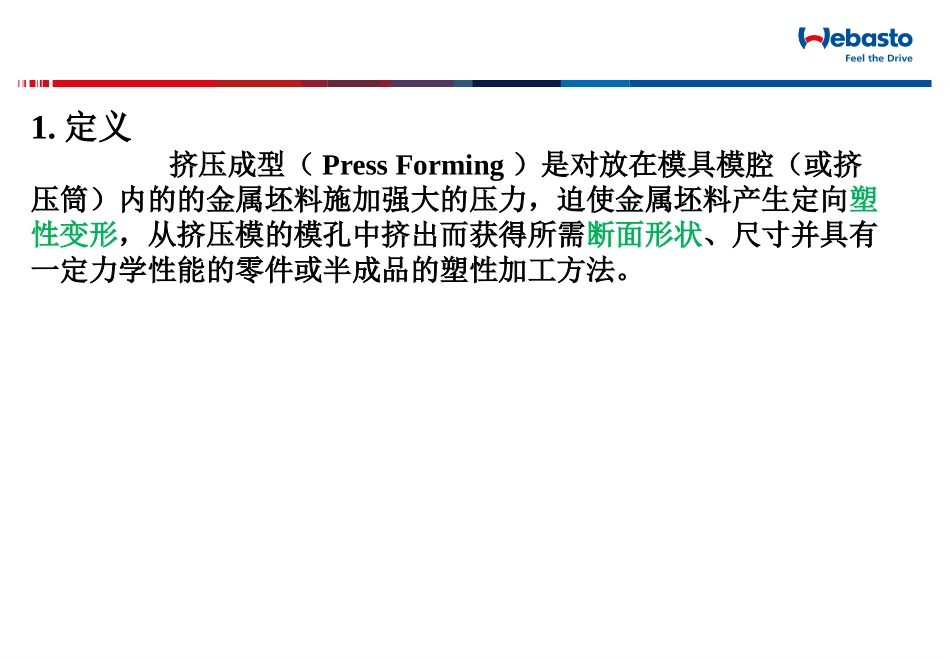

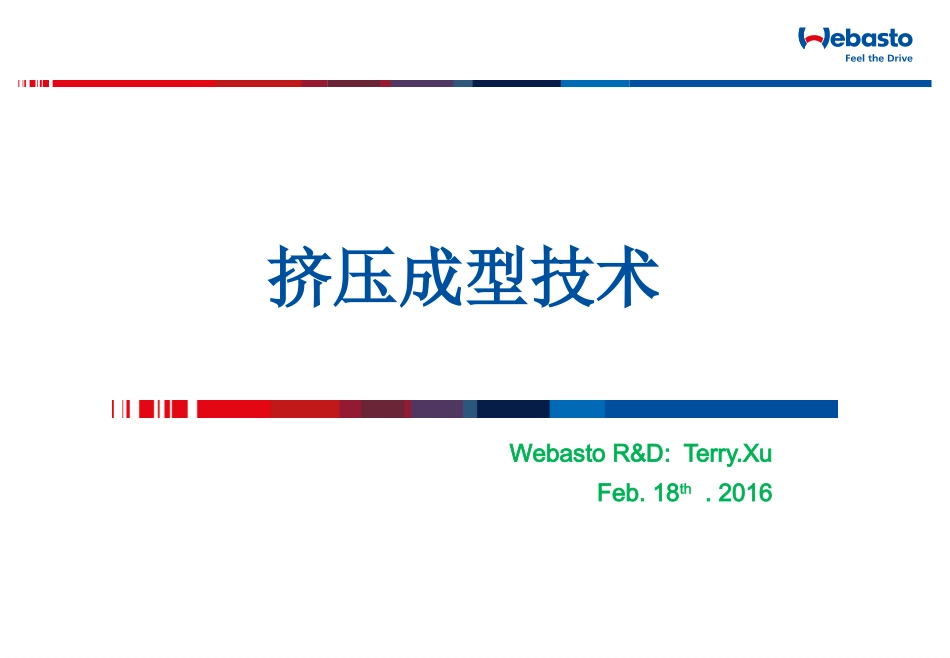

WebastoR&D:Terry.XuFeb.18th.2016挤压成型技术主要内容挤压成型基础知识铝型材挤压1.定义挤压成型（PressForming）是对放在模具模腔（或挤压筒）内的的金属坯料施加强大的压力，迫使金属坯料产生定向塑性变形，从挤压模的模孔中挤出而获得所需断面形状、尺寸并具有一定力学性能的零件或半成品的塑性加工方法。设备示意图金属挤压示意图2.挤压分类方法：2.1按金属塑变流动方向可以分为：正挤压：挤压时，金属流动方向与凸模运动方向相同反挤压：挤压时，金属流动方向与凸模运动方向相反复合挤压：挤压时，坯料一部分金属流动方向与凸模运动方向相同，另一部分则相反。径向挤压：挤压时，金属流动方向与凸模运动方向成90°2.挤压分类方法2.2按金属坯料的温度分类：LEDSUPPORT导轨是属于哪种挤压？2.挤压分类方法：2.2.1挤压工艺差异：名称模具材料表面处理及润滑零件质量影响因素冷挤压高强度，高硬度，高韧性，高耐磨性，耐热性表面磷化处理，氟化石蜡油、肥皂油和二硫化钼混合液润滑处理1.设备的刚性2.温度升高3.模具弹性变形温挤压有足够的硬度，强度，韧性，抗磨损，耐疲劳润滑剂具有一定热稳定和绝热性1.温度2.润滑3.模具弹性变形热挤压高温抗变形能力，高温耐磨性，抗热疲劳能力，抗回火能力，良好加工性润滑剂应具有耐压、耐热、不分解变质性能，无腐蚀作用1.温度变化2.挤压件断面形状3.润滑条件4.氧化3.挤压条件：1）使金属处于三向压应力状态；2）建立足够的应力值，使金属能够产生塑性变形；3）有能使金属流出的孔或间隙，提供一个阻力最小的方向。4.工艺特点：挤压时金属坯料处于三向压应力状态下变形，因此可提高金属坯料的塑性，有利于扩大金属材料的塑性加工范围。可挤压出各种形状复杂、深孔、薄壁和异型截面的零件，且零件尺寸精度高，表面质量好，尤其是冷挤压成形。零件内部的纤维组织基本沿零件外形分布且连续，有利于提高零件的力学性能。生产率较高，只需更换模具就能在同一台设备上生产形状，尺寸规格和品种不同的产品。节约原材料，挤压属于少（无）切削加工，大大节约了原材料。5.影响挤压力大小的因素：1）变形抗力（金属的屈服限）越大，所需挤压力越高，高温时，变形抗力降低，挤压力随之降低。2）加工率的影响。加工率越大，所需挤压力越大。3）锭坯长度的影响。长度越长，挤压过程越长，挤压终了时温度变化大，变形抗力变大。正挤压时，要克服锭坯与挤压筒壁的摩擦力，故挤压力增加，反挤压时，挤压力与锭坯长无关。4）挤压速度的影响。5.影响挤压力大小的因素：5）摩擦条件的影响。挤压筒内表面的状态、润滑条件影响锭坯与筒壁间的摩擦状况，从而会影响挤压力大小。6）挤压筒温度的影响。挤压筒预热适当们可以降低锭坯的冷却速率，减小挤压力。7）挤压温度的影响。金属在挤压时必须考虑适宜的挤压温度。6.挤压时金属的流动7.挤压件常见缺陷表面折叠表面折缝缩孔裂纹Webasto导轨常见到缺陷有哪些？8.挤压新工艺：1）静液挤压；采用高压液体代替了通常的挤压轴的直接作用，将锭坯从模具中基础形成制品的加工方法。2）等温挤压；3）连续挤压；4）轧挤法；9.挤压生产流程1）铝合金挤压车间生产流程锭坯加热挤压切断毛坯车皮镗孔取样切头二次挤压矫直淬火退火矫直取样人工时效包装入库检查验收检查验收检查验收检查验收包装入库包装入库包装入库10.Webasto部分产品示意图Thanks!19
