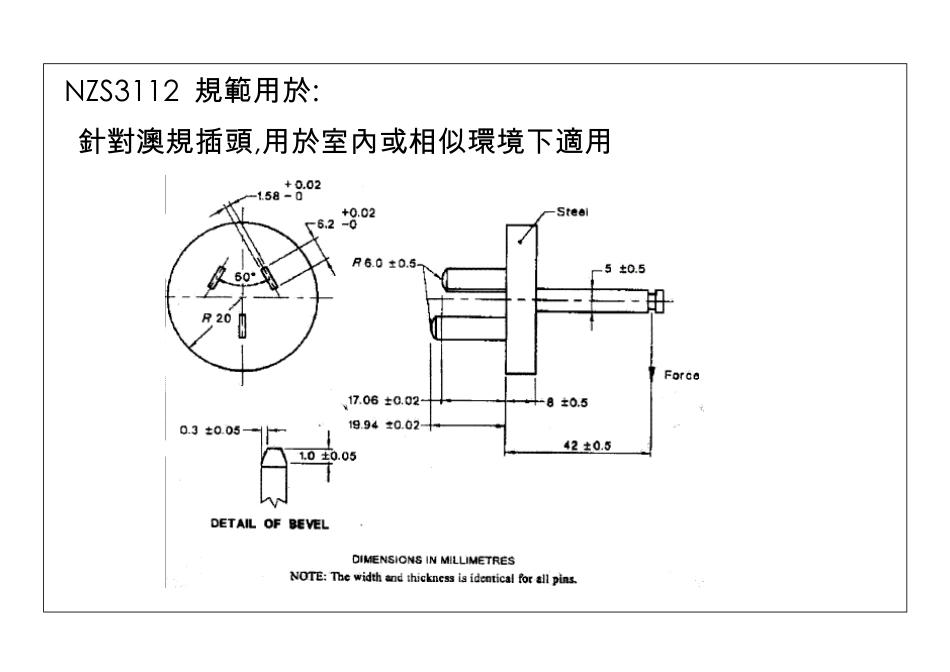

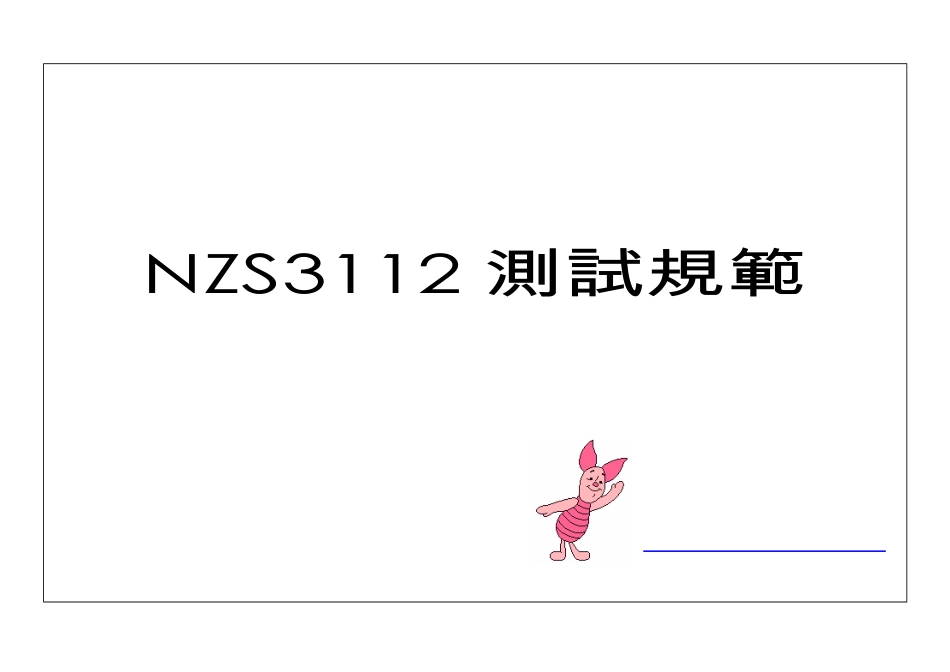

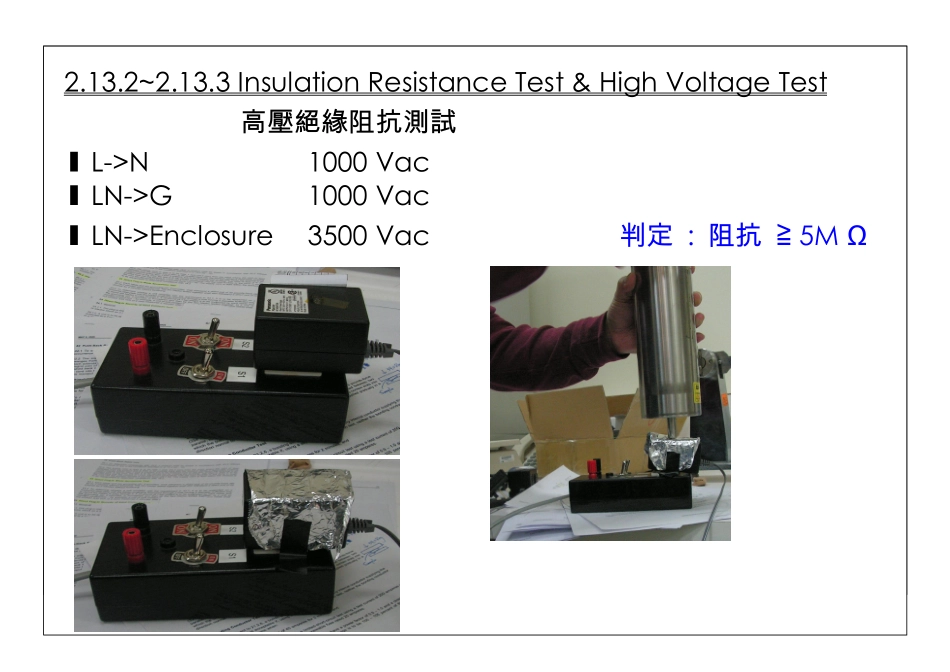

NZS3112測試規範NZS3112規範用於:針對澳規插頭,用於室內或相似環境下適用2.13.2~2.13.3InsulationResistanceTest&HighVoltageTest高壓絕緣阻抗測試lL->N1000VaclLN->G1000VaclLN->Enclosure3500Vac判定:阻抗≧5MΩ2.13.7.1TumblingBarrelTest摔落測試DCWire只留100mm,於高度500mm處摔落在厚度為3mm不鏽鋼板上秤重:≤250g->500次>250g->250次判定:外觀是否有破損或斷裂情況2.13.7.2PinBendlingTestPin彎曲測試距離Pin14±0.5mm處施力讓Pin往上(下)移動7.5±0.3mm維持60秒,重複20次,Pin作各別測試判定:Pin是否有斷裂現象2.13.9.1SecurementofPins(MovementofPin)移動Pin測試放置溫度40±1℃下1hr,距離Pin14±0.5mm用夾子固定1Pin,另1Pin向下施力18±1N,維持10秒,3Pin各作1次判定:Pin移動≤2mm夾子固定Force18±1N14±0.5mm2.13.9.1SecurementOfPins(FixingofPins)推拉轉Pin測試放置溫度50±2℃下1hr,距離Pin14±0.5mm對Pin施力60±0.6N推,拉動作10分鐘,3Pin各作1次判定:Pin移動≤2.4mm轉動10分鐘,3Pin各作1次5分鐘後判定:Pin移動≤0.8mm14±0.5mm60±0.6N推,拉,扭2.13.13.2MaterialofinsultedPinPlugsTest(Pressuretestathightemperature)Pin絕緣高溫壓力測試放置溫度160±5℃下2hr,對Pin施力2.5N持續10秒,在放置於冷水中10秒判定:Pin絕緣下陷<50%2.13.13.3MaterialofinsultedPinPlugsTest(Staticdampheattest)Pin絕緣熱溼度測試放置溼度95%,溫度40±3℃,24hr作2.13.2,2.13.3絕緣高壓測試及2.13.13.6磨損測試2.13.13.4MaterialofinsultedPinPlugsTest(Lowertemperaturetest)Pin絕緣低溫測試放置溫度-15±2℃,24hr作2.13.2,2.13.3絕緣高壓測試及2.13.13.6磨損測試2.13.13.5MaterialofinsultedPinPlugsTest(Impacttestlowtemperature)Pin絕緣低溫衝擊測試放置溫度-15±2℃,24hr以100±1g於100mm往下撞擊Pin絕緣處,作4次判定:Pin絕緣處是否有破損或斷裂情況2.13.13.6MaterialofinsultedPinPlugsTest(Abrasiontest)Pin絕緣磨損測試對Pin絕緣處施力4N,30次/分,作20,000次(10,000ineachdirection)判定:Pin絕緣處是否有破損或斷裂情況TorquetoSocket-outlettest插座力距測試判定:Limit<0.25mm
