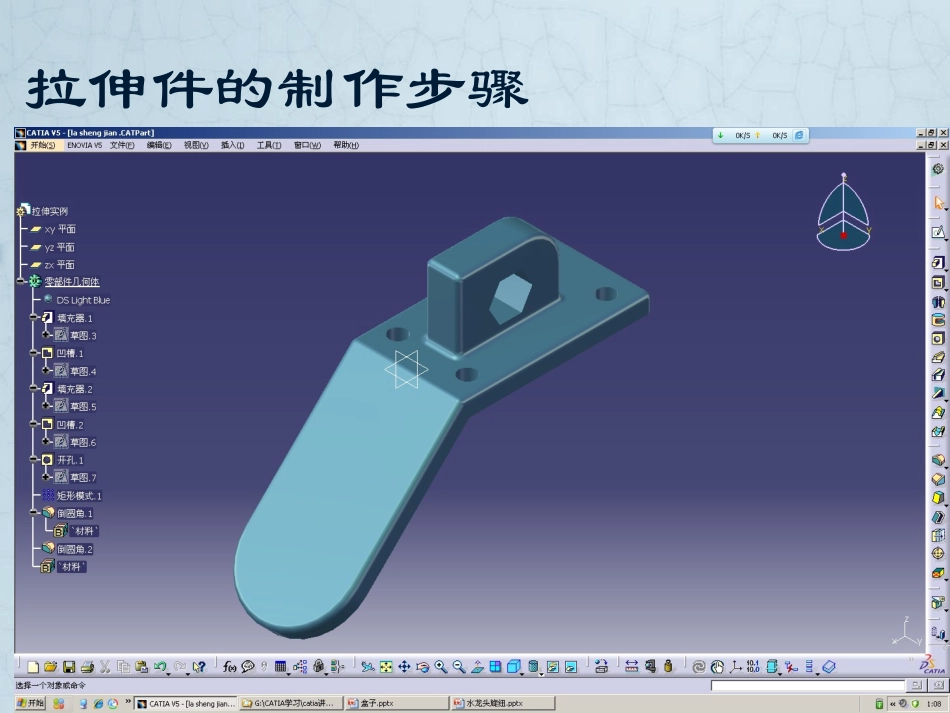

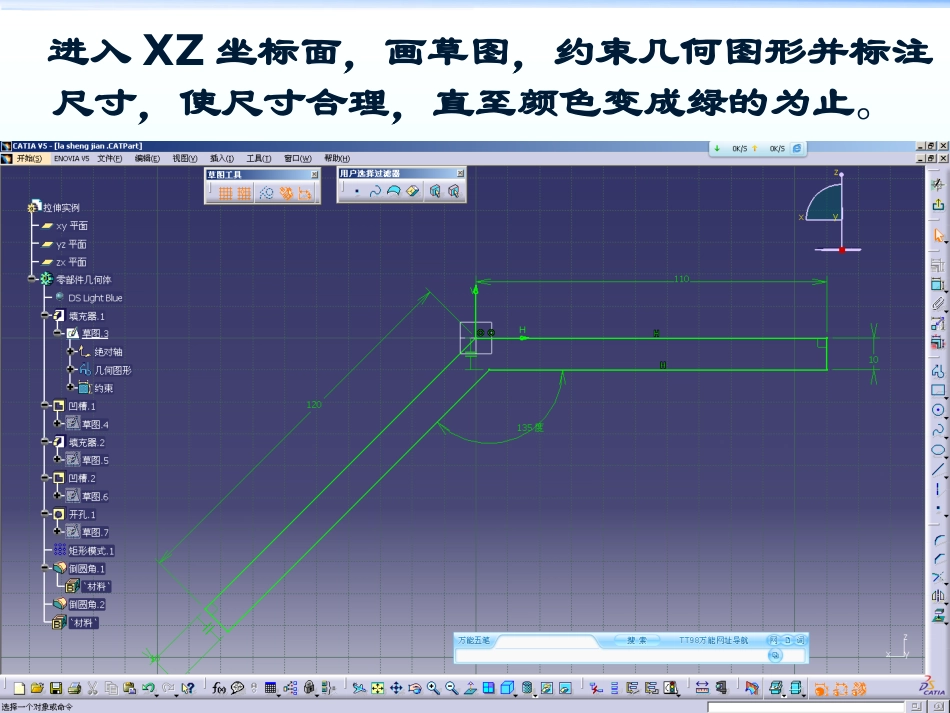

CATIA零件三维造型实例详解斜板零件的三维造型制作重庆工业职业技术学院杨玉萍拉伸件的制作步骤进入XZ坐标面，画草图，约束几何图形并标注尺寸，使尺寸合理，直至颜色变成绿的为止
拉伸（凸台）32mm厚
进入xy坐标面，画草图如下，（不需要标注尺寸）只作图形约束即可，半圆弧要与拉伸件三处相切的约束才行，其他的部分只要大于拉伸件就可以凹槽（挖去的意思）厚度为30，（只要大于拉伸件厚度就可以），黃色部分为草图画出的部分，也就是挖去部分
在结构树中找到凹槽1的草图，（选中该草图按右键，点击“隐藏”，将草图隐藏，以免图线太乱
在xz坐标面内画草图、并标注尺寸如下拉伸厚度为10mm后,点确定画六边形凹槽草图，尺寸如下，约束草图并标注尺寸，挖通（直到最后表示挖通）
挖孔，挖4个孔的图形及尺寸一样圆角拉伸件，倒圆角3mm后的效果图倒圆角参数如下倒圆底板，参数如下赋材质：塑料材质底板倒圆角，全图完毕
