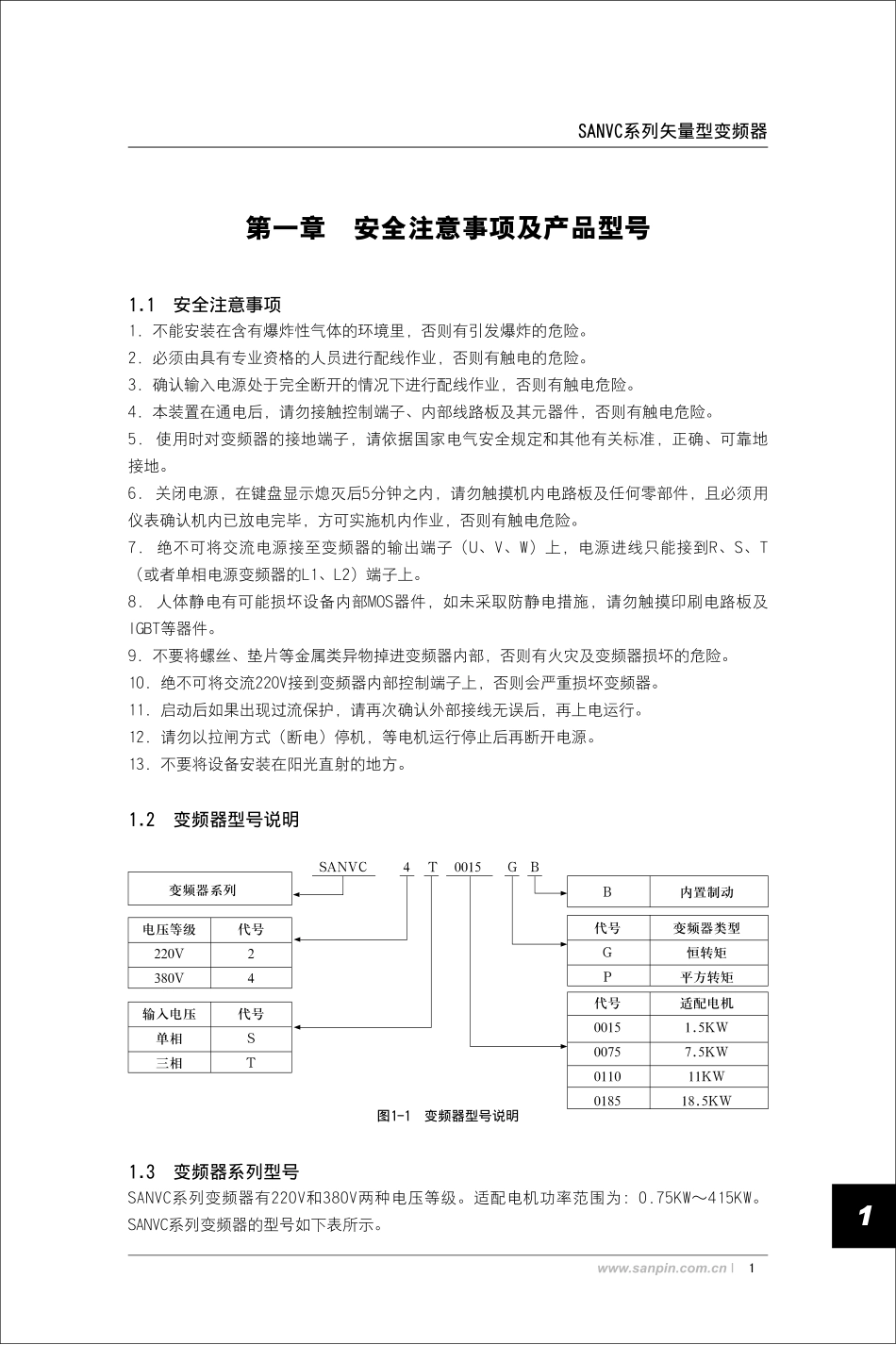

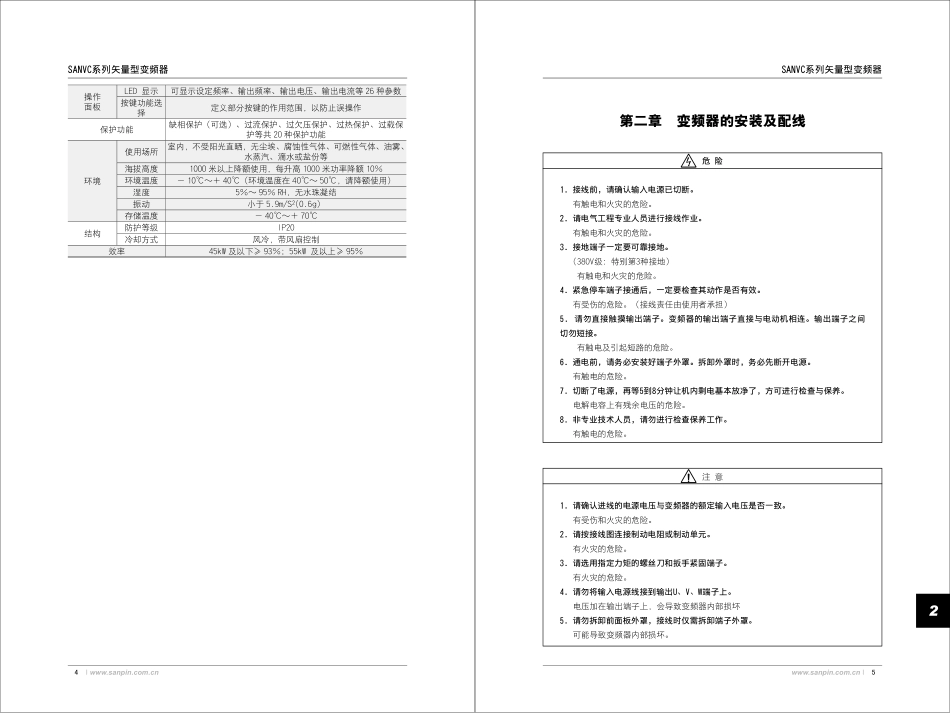

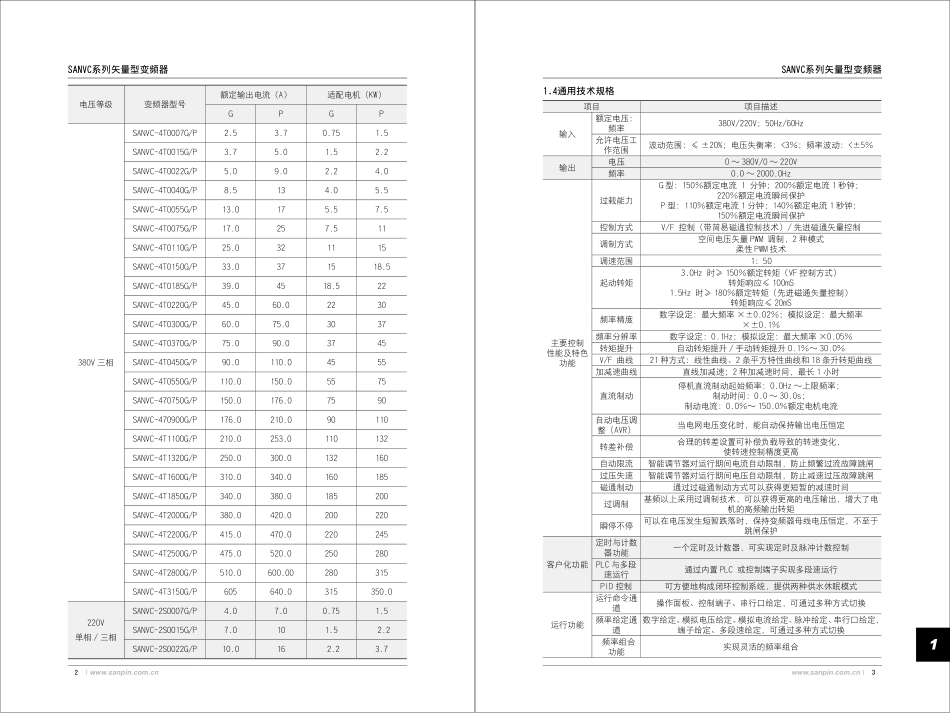

第一章安全注意事项及产品型号1.1安全注意事项1.不能安装在含有爆炸性气体的环境里，否则有引发爆炸的危险。2.必须由具有专业资格的人员进行配线作业，否则有触电的危险。3.确认输入电源处于完全断开的情况下进行配线作业，否则有触电危险。4.本装置在通电后，请勿接触控制端子、内部线路板及其元器件，否则有触电危险。5.使用时对变频器的接地端子，请依据国家电气安全规定和其他有关标准，正确、可靠地接地。6.关闭电源，在键盘显示熄灭后5分钟之内，请勿触摸机内电路板及任何零部件，且必须用仪表确认机内已放电完毕，方可实施机内作业，否则有触电危险。7.绝不可将交流电源接至变频器的输出端子（U、V、W）上，电源进线只能接到R、S、T（或者单相电源变频器的L1、L2）端子上。8.人体静电有可能损坏设备内部MOS器件，如未采取防静电措施，请勿触摸印刷电路板及IGBT等器件。9.不要将螺丝、垫片等金属类异物掉进变频器内部，否则有火灾及变频器损坏的危险。10.绝不可将交流220V接到变频器内部控制端子上，否则会严重损坏变频器。11.启动后如果出现过流保护，请再次确认外部接线无误后，再上电运行。12.请勿以拉闸方式（断电）停机，等电机运行停止后再断开电源。13.不要将设备安装在阳光直射的地方。1.2变频器型号说明1.3变频器系列型号SANVC系列变频器有220V和380V两种电压等级。适配电机功率范围为：0.75KW～415KW。SANVC系列变频器的型号如下表所示。1www.sanpin.com.cnI图1-1变频器型号说明1SANVC系列矢量型变频器3Iwww.sanpin.com.cnwww.sanpin.com.cnI2SANVC系列矢量型变频器SANVC系列矢量型变频器电压等级变频器型号额定输出电流（A）适配电机（KW）GPGP380V三相SANVC-4T0007G/P2.53.70.751.5SANVC-4T0015G/P3.75.01.52.2SANVC-4T0022G/P5.09.02.24.0SANVC-4T0040G/P8.5134.05.5SANVC-4T0055G/P13.0175.57.5SANVC-4T0075G/P17.0257.511SANVC-4T0110G/P25.0321115SANVC-4T0150G/P33.0371518.5SANVC-4T0185G/P39.04518.522SANVC-4T0220G/P45.060.02230SANVC-4T0300G/P60.075.03037SANVC-4T0370G/P75.090.03745SANVC-4T0450G/P90.0110.04555SANVC-4T0550G/P110.0150.05575SANVC-470750G/P150.0176.07590SANVC-470900G/P176.0210.090110SANVC-4T1100G/P210.0253.0110132SANVC-4T1320G/P250.0300.0132160SANVC-4T1600G/P310.0340.0160185SANVC-4T1850G/P340.0380.0185200SANVC-4T2000G/P380.0420.0200220SANVC-4T2200G/P415.0470.0220245SANVC-4T2500G/P475.0520.0250280SANVC-4T2800G/P510.0600.00280315SANVC-4T3150G/P605640.0315350.0220V单相/三相SANVC-2S0007G/P4.07.00.751.5SANVC-2S0015G/P7.0101.52.2SANVC-2S0022G/P10.0162.23.71.4通用技术规格项目项目描述输入额定电压：频率380V/220V；50Hz/60Hz允许电压工作范围波动范围：≤±20%；电压失衡率：<3％；频率波动：<±5％输出电压0～380V/0～220V频率0.0～2000.0Hz主要控制性能及特色功能过载能力G型：150％额定电流1分钟；200％额定电流1秒钟；220％额定电流瞬间保护P型：110％额定电流1分钟；140％额定电流1秒钟；150％额定电流瞬间保护控制方式V/F控制（带简易磁通控制技术）/先进磁通矢量控制调制方式空间电压矢量PWM调制，2种模式柔性PWM技术调速范围1：50起动转矩3.0Hz时≥150％额定转矩（VF控制方式）转矩响应≤100mS1.5Hz时≥180％额定转矩（先进磁通矢量控制）转矩响应≤20mS频率精度数字设定：最大频率×±0.02％；模拟设定：最大频率×±0.1％频率分辨率数字设定：0.1Hz；模拟设定：最大频率×0.05％转矩提升自动转矩提升/手动转矩提升0.1％～30.0％V/F曲线21种方式：线性曲线、2条平方特性曲线和18条升转矩曲线加减速曲线直线加减速；2种加减速时间，最长1小时直流制动停机直流制动起始频率：0.0Hz～上限频率；制动时间：0.0～30.0s；制动电流：0.0％～150.0％额定电机电流自动电压调整（AVR）当电网电压变化时，能自动保持输出电压恒定转差补偿合理的转差设置可补偿负载导致的转速变化，使转速控制精度更高自动限流智能调节器对运行期间电流自动限制，防止频繁过流故障跳闸过压失速智能调节器对运行期...
