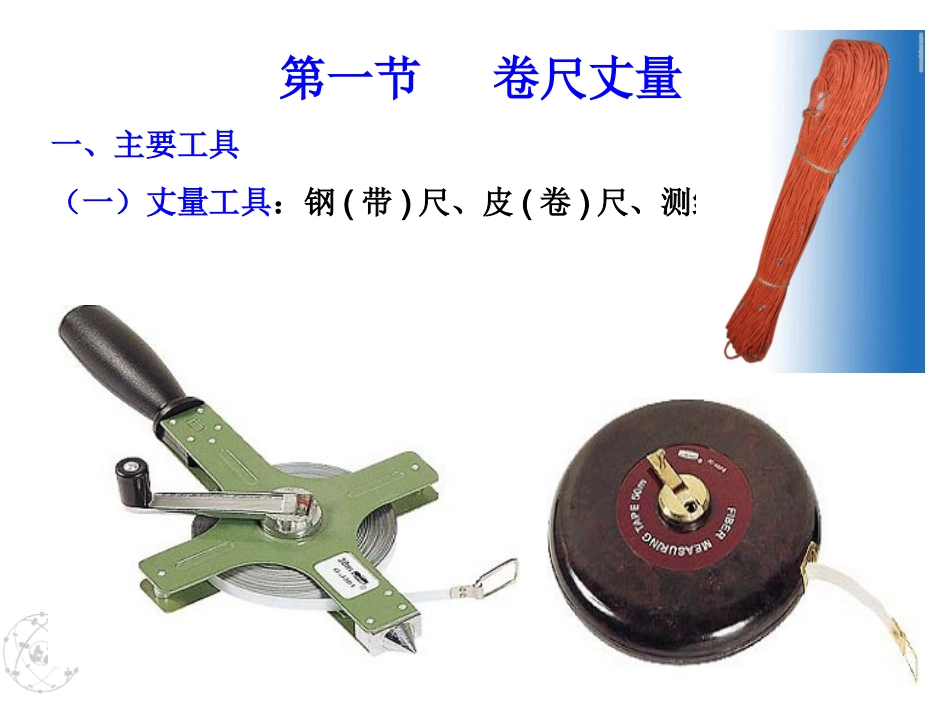

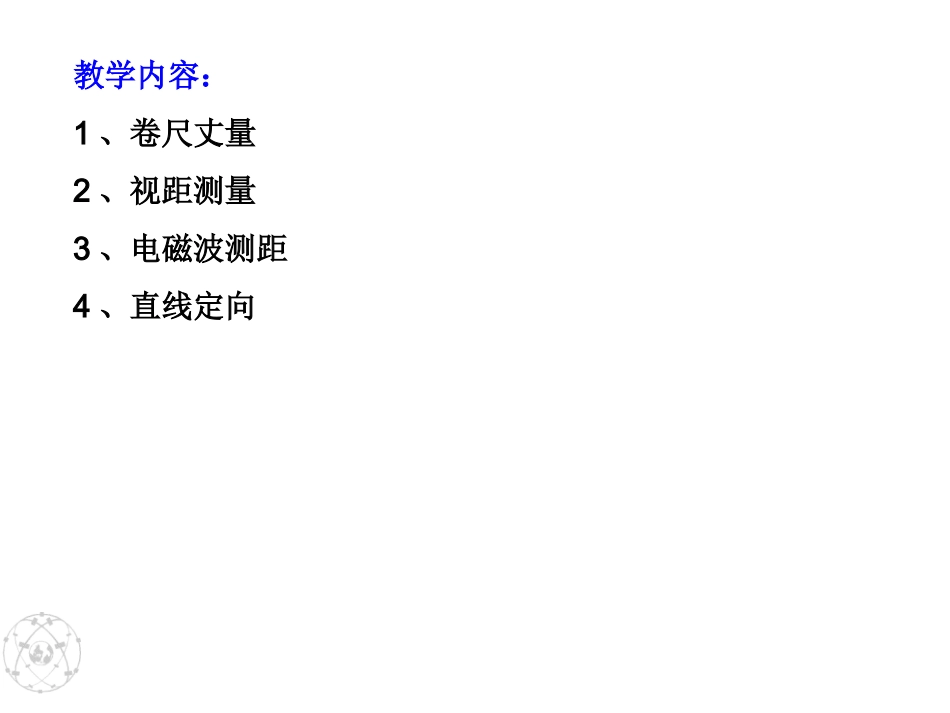

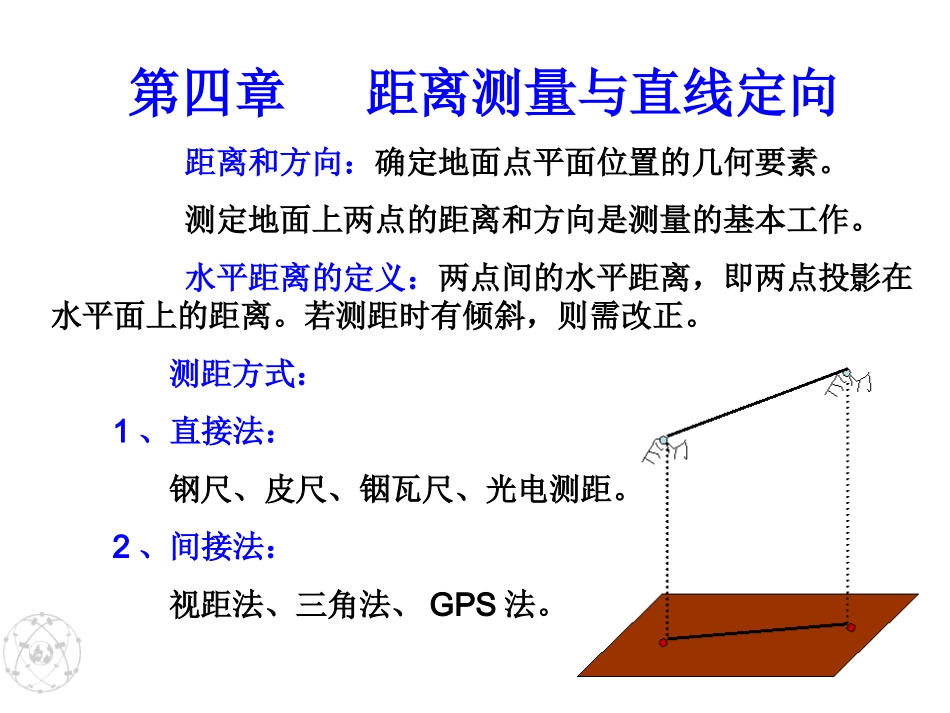

第四章距离测量与直线定向距离和方向：确定地面点平面位置的几何要素。测定地面上两点的距离和方向是测量的基本工作。水平距离的定义：两点间的水平距离，即两点投影在水平面上的距离。若测距时有倾斜，则需改正。测距方式：1、直接法：钢尺、皮尺、铟瓦尺、光电测距。2、间接法：视距法、三角法、GPS法。教学内容：1、卷尺丈量2、视距测量3、电磁波测距4、直线定向第一节卷尺丈量一、主要工具（一）丈量工具：钢(带)尺、皮(卷)尺、测绳。1、钢尺钢尺的长度有：20m、30m、50m，用于较高精度测量距离。钢尺的刻划有：厘米刻划、全毫米刻划。钢尺的零点形式有：端点尺、刻线尺。3456789100端点尺刻线尺9cm34567890129cm2、皮尺皮尺长度有：10m、20m、30m、50m。用于较低精度测量距离。3、测绳测绳长度有：50m、100m。量距精度低于皮尺，仅适合于农村土地丈量。测钎垂球温度计弹簧秤花杆（二）辅助工具标杆（测杆、花杆）：用木材（玻璃钢）制成，长度为2m或3m，用红白油漆交替漆20cm的小段，杆的底部装有铁尖以便插入地中，或对准点的中心，作为观测觇标用。测钎：一般用钢丝制成。作为量矩的辅助工具，它是用来标定尺段的端点位置和统计所量整尺段数目。垂球：多用钢制成。当地面坡度较大时，用以垂直投点来标定测尺的端点位置。二、点的标定与直线定线1、地面点的标志2、直线定线：当地面两点距离过长或地形起伏较大时，为了便于量距，需要在两点连线方向上标定若干点的工作。直线定线的目的：标定直线的方向，便于量距。直线定线一般由远到近，称为走近定线法；如果由近到远称为走远定线法。其中，由远及近法较准确些。直线定线的方法：目视定线和经纬仪定线。123AB一个整尺段①目视定线AB12AB②经纬仪定线三、钢尺量距的一般方法（一）平地量距：平坦地区量距。其步骤：①A、B两点打桩，树立标杆。②清除A、B直线上的障碍物。③后尺手拿1根测钎于A点，其余测钎拿在前尺手手中。④边定线边量距。后尺手手中的测钎数即为整尺段数n，余尺段长为q，则AB全长：D=n·l+q式中：n—整尺段数；l—钢尺长度；q—余长。NDDDk1平均返往⑤量距检核为衡量量距精度，需将AB往返测量，返测时，前后尺手调转方向，后尺手在B端，重复往测过程，这样得到结果：D往、D返，由此计算相对误差k。若k
