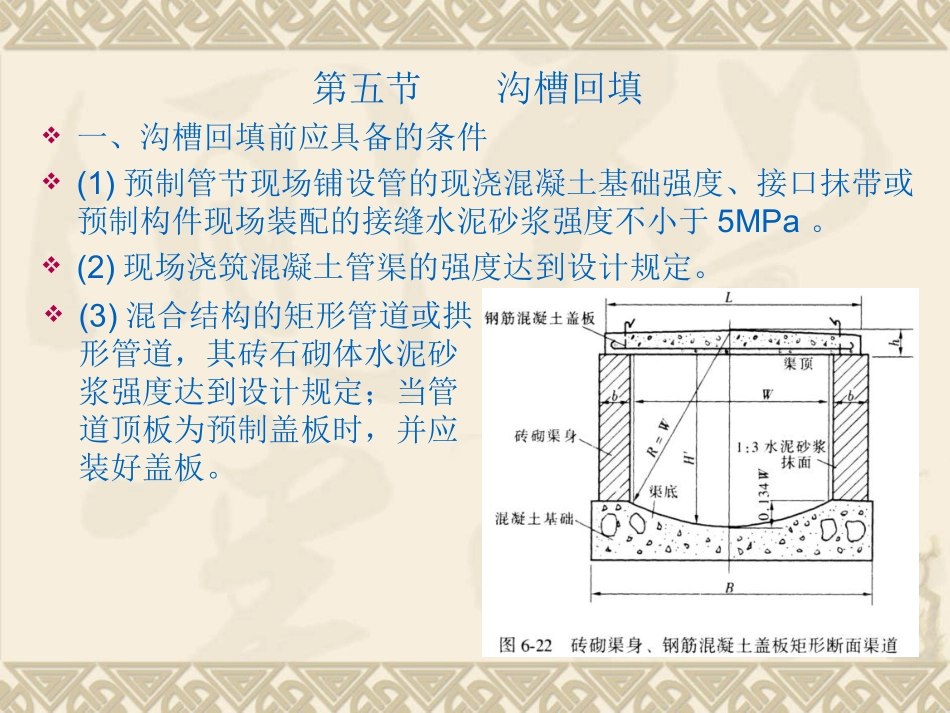

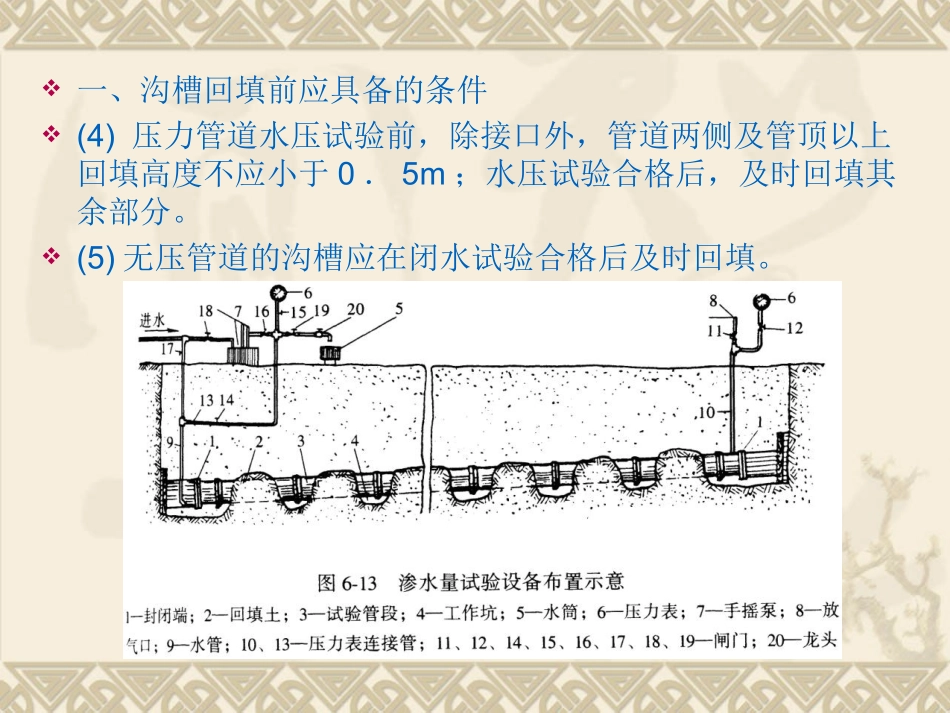

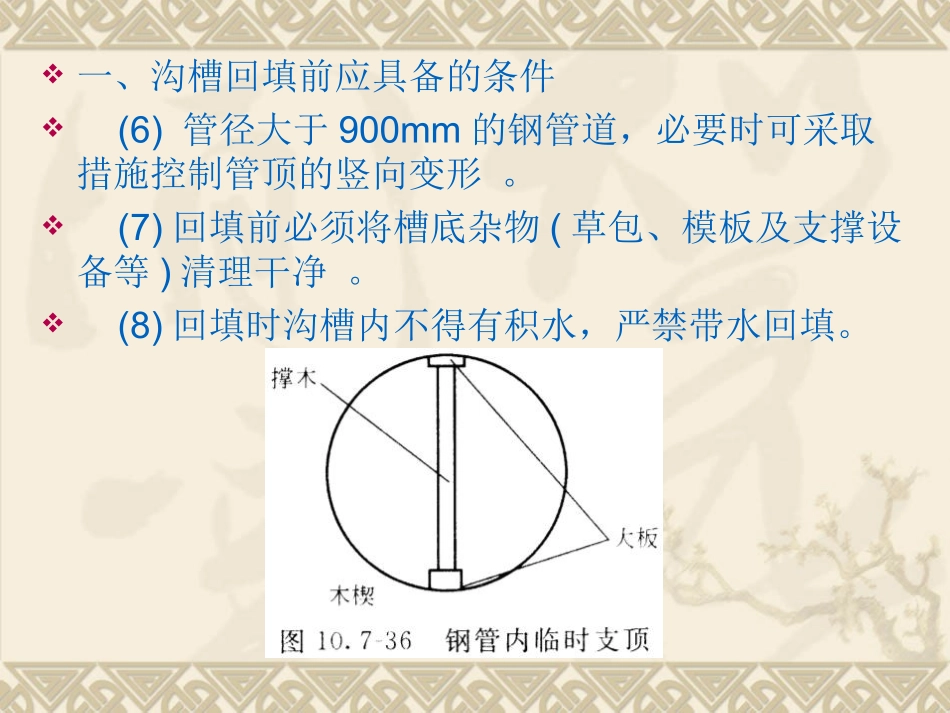

第五节沟槽回填一、沟槽回填前应具备的条件(1)预制管节现场铺设管的现浇混凝土基础强度、接口抹带或预制构件现场装配的接缝水泥砂浆强度不小于5MPa。(2)现场浇筑混凝土管渠的强度达到设计规定。(3)混合结构的矩形管道或拱形管道，其砖石砌体水泥砂浆强度达到设计规定；当管道顶板为预制盖板时，并应装好盖板。一、沟槽回填前应具备的条件(4)压力管道水压试验前，除接口外，管道两侧及管顶以上回填高度不应小于0．5m；水压试验合格后，及时回填其余部分。(5)无压管道的沟槽应在闭水试验合格后及时回填。一、沟槽回填前应具备的条件(6)管径大于900mm的钢管道，必要时可采取措施控制管顶的竖向变形。(7)回填前必须将槽底杂物(草包、模板及支撑设备等)清理干净。(8)回填时沟槽内不得有积水，严禁带水回填。第五节沟槽回填二、沟槽回填土料的要求(1)槽底至管顶以上50cm范围内，不得含有机物、冻土以及大于50mm的砖石等硬块；在抹带接口处、防腐绝缘层或电缆周围，应采用细粒土回填；(2)冬期回填时管顶以上50cm范围以外可均匀掺入冻土，其数量不得超过填土总体积的15%，且冻块尺寸不得超过100mm。第五节沟槽回填二、沟槽回填土料的要求(1)槽底至管顶以上50cm范围内，不得含有机物、冻土以及大于50mm的砖石等硬块；在抹带接口处、防腐绝缘层或电缆周围，应采用细粒土回填；(2)冬期回填时管顶以上50cm范围以外可均匀掺入冻土，其数量不得超过填土总体积的15%，且冻块尺寸不得超过100mm。(3)回填土的含水量，宜按土类和采用的压实工具控制在最佳含水量附近。第五节沟槽回填三、回填施工沟槽回填施工包括还土、摊平和夯实等施工过程。(1)还土时管腔两侧应同时进行。沟槽底至管顶以上50cm的范围内均应采用人工还土，超过管顶50cm以上时可采用机械还土。第五节沟槽回填三、回填施工沟槽回填施工包括还土、摊平和夯实等施工过程。(1)还土时管腔两侧应同时进行。沟槽底至管顶以上50cm的范围内均应采用人工还土，超过管顶50cm以上时可采用机械还土。(2)还土时按分层铺设夯实的要求。每一层应采用人工摊平，沟槽回填土的夯实通常采用人工夯实（木夯、铁夯）和机械夯实（蛙式夯、火力夯、压路机）两种方法。第五节沟槽回填三、回填施工(3)回填土压实的每层虚铺厚度，应按采用的压实工具和要求的压实度确定。对一般压实工具，铺土厚度参见表。三、回填施工(4)回填土每层的压实遍数，应按回填土的要求压实度、采用的压实工具、回填土的虚铺厚度和含水量经现场试验确定。(5)回填压实应逐层进行。管道两侧和管顶以上50cm范围内的压实，应采用薄铺轻夯夯实，管道两侧夯实面的高差不应超过30cm。管顶50cm以上回填时，应分层整平和夯实，若使用重型压实机械压实或较重车辆在回填土上行使时，管道顶部以上必须有一定厚度的压实回填土，其厚度通常不小于70cm。四、回填土的压实度沟槽回填土的压实度见表1。管道沟槽位于路基范围内的回填土压实度见表2。2一般公路路面采用槽式横断面，即在路基上按路面设计宽度范围将路基挖成与路面厚度相同的浅槽，在槽内铺筑路面。沟槽回填土作为路基的最小压实度表2质量体积质量体积含水量ω：土中水的质量与干土粒质量之比，即ω＝WW／WS，％；天然密度(湿密度)ρ：土的质量与其体积之比，即ρ＝W／V干密度ρd：干土粒质量与土的体积之比，即ρd＝WS／V击实试验在试验室进行击实试验是研究土压实性质的基本方法。击实试验分轻型和重型两种，轻型击实试验适用于粒径小于5mm的黏性土，重型击实试验适用于粒径不大于20mm的土。试验时，先将土样烘干、碾碎、过筛后掺入一定量的水成为扰动土样。将含水量为一定值的扰动土样分层装入击实筒中，每铺一层厚，均用击锤按规定的落距和击数锤击土样，直到被击实的土样(共3～5层)充满击实筒。由击实筒的体积和筒内击实土的总质量计算出湿密度ρ，再根据测定的含水量ω，即可算出干密度ρd＝ρ/(1+ω)击实试验击实筒击实筒击锤套筒击实后的土样击实试验击实筒击实筒套筒击实后的土样击实试验击实筒击实筒电动击实仪击实后的土样击锤控制器击实...
