结构力学作业答案VIP免费

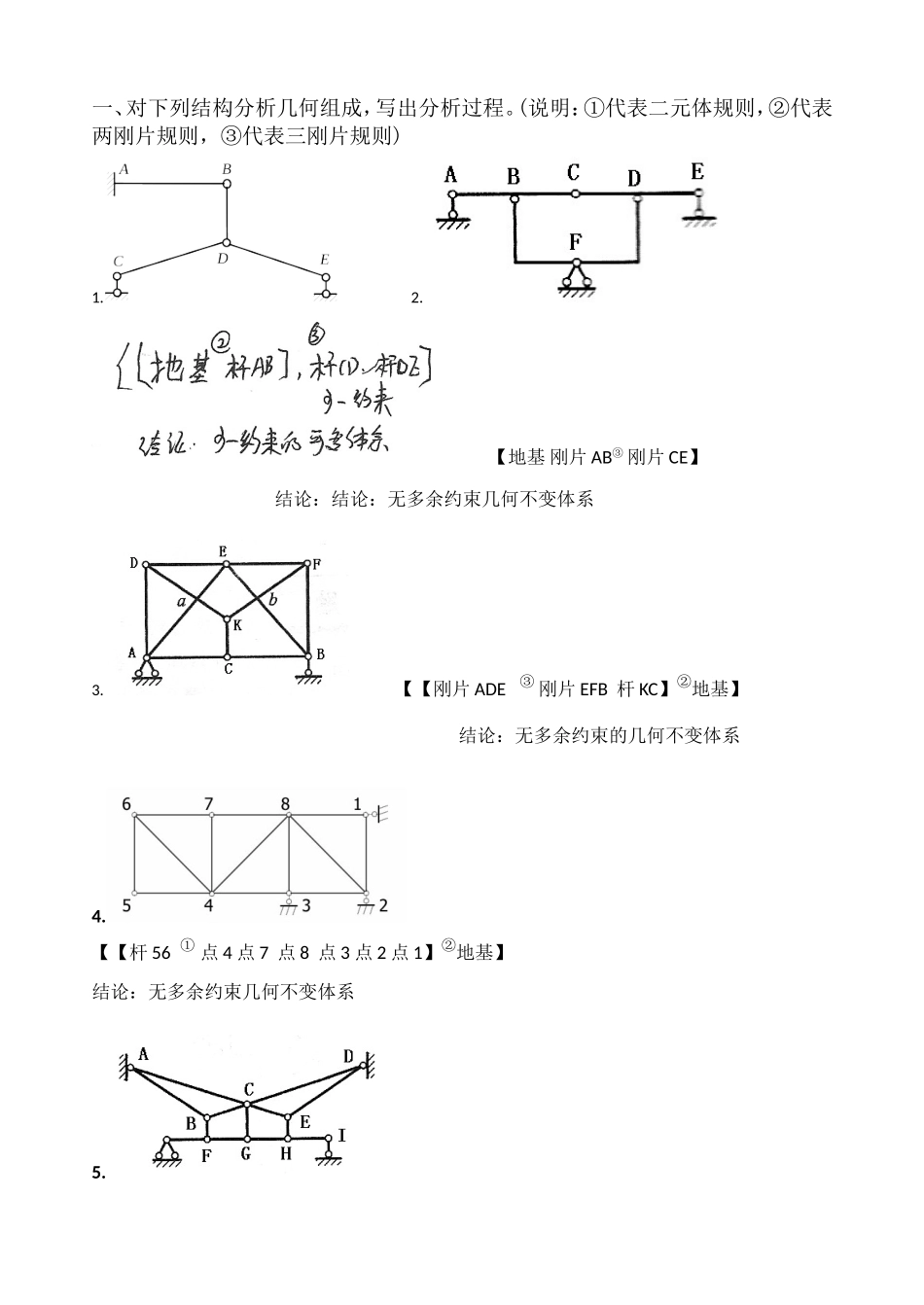

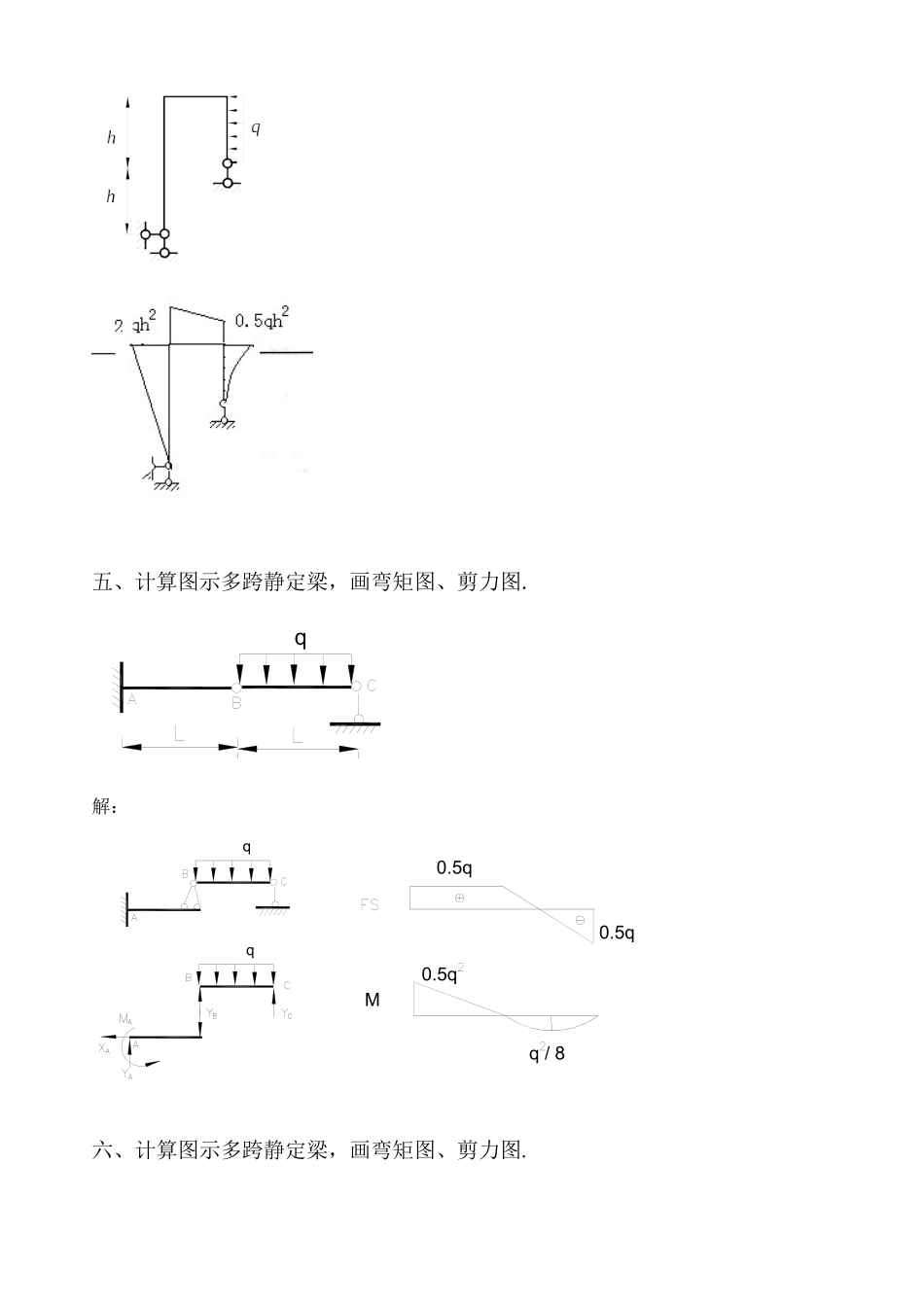

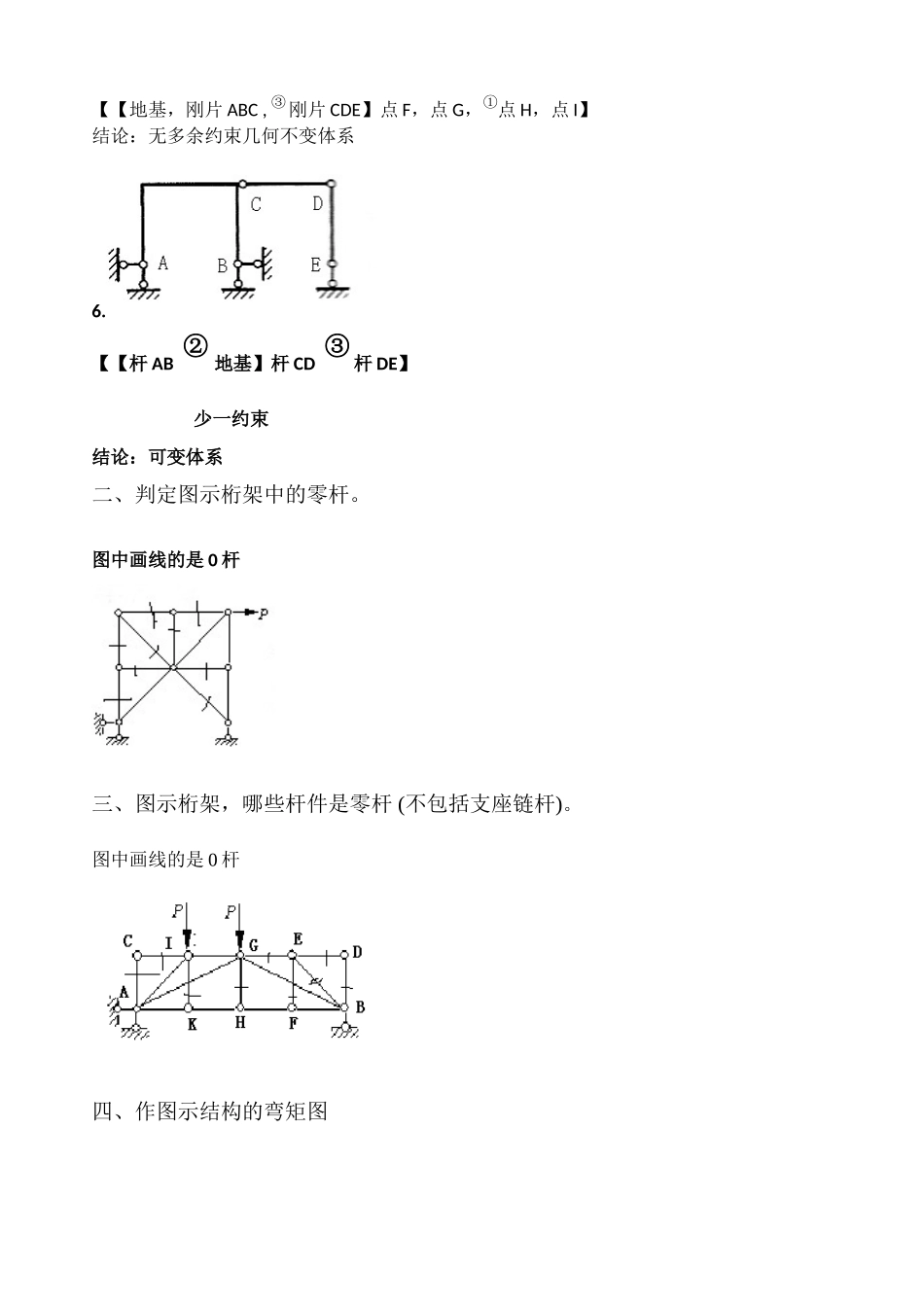

一、对下列结构分析几何组成，写出分析过程。(说明：①代表二元体规则，②代表两刚片规则，③代表三刚片规则)1.2.【地基刚片AB③刚片CE】结论：结论：无多余约束几何不变体系3.【【刚片ADE③刚片EFB杆KC】②地基】结论：无多余约束的几何不变体系4.【【杆56①点4点7点8点3点2点1】②地基】结论：无多余约束几何不变体系5.【【地基，刚片ABC,③刚片CDE】点F，点G，①点H，点I】结论：无多余约束几何不变体系6.【【杆AB②地基】杆CD③杆DE】少一约束结论：可变体系二、判定图示桁架中的零杆。图中画线的是0杆三、图示桁架，哪些杆件是零杆(不包括支座链杆)。图中画线的是0杆四、作图示结构的弯矩图五、计算图示多跨静定梁，画弯矩图、剪力图.q解：qq0.5q0.5q0.5qq/8M六、计算图示多跨静定梁，画弯矩图、剪力图.七、计算图示静定刚架的内力，并作内力图。八、作图示结构的弯矩图解：支座反力：九、作图示结构的弯矩图北京交通大学现代远程教育昌平学习中心作业二答案课程名称：结构力学专业：土木工程本科年级：2011级学期：2012-2013学年第一学期学号：姓名：一、计算图示桁架a、b、c三杆的轴力。1）计算此结构的支座反力。2)计算指定杆内力。二、求图示桁架中a和b杆的轴力。三、求图示桁架中a和b杆的轴力。1)计算此结构的支座反力。2)计算指定杆内力。四、解：1）设单位力2）画两个状态的弯矩图3）计算位移五、求图示结构铰A两侧截面的相对转角，EI=常数。解：1）设单位力2）画两个状态的弯矩图3）计算位移北京交通大学现代远程教育昌平学习中心作业三答案课程名称：结构力学专业：土木工程本科年级：2011级学期：2012-2013学年第一学期学号：姓名：一、用力法计算图示结构并作M图。EI=常数1)取基本结构2)列力法方程3)计算系数4）计算基本未知量5）绘制内力图二、用力法计算图示排架，并作M图。基本结构M图M1图MP图三、用位移法计算图示结构并作M图。EI=常数。1）确定基本未知量2)3)四、用位移法计算图示结构内力，并绘弯矩图。已知EI=常数1）确定基本未知量2）列杆端转角位移方程3）位移法方程求基本未知量4）计算杆端弯矩并绘制弯矩图(弯矩图单位KN.m)MBC=18KN.mMCB=36KN.mMCA=-36KN.mMAC=90KN.m五、用力矩分配作图示连续粱的M图。六、用力矩分配作图示连续粱的M图。（计算两轮）七、作图示梁中RB的影响线。八、作图示梁的影响线。
