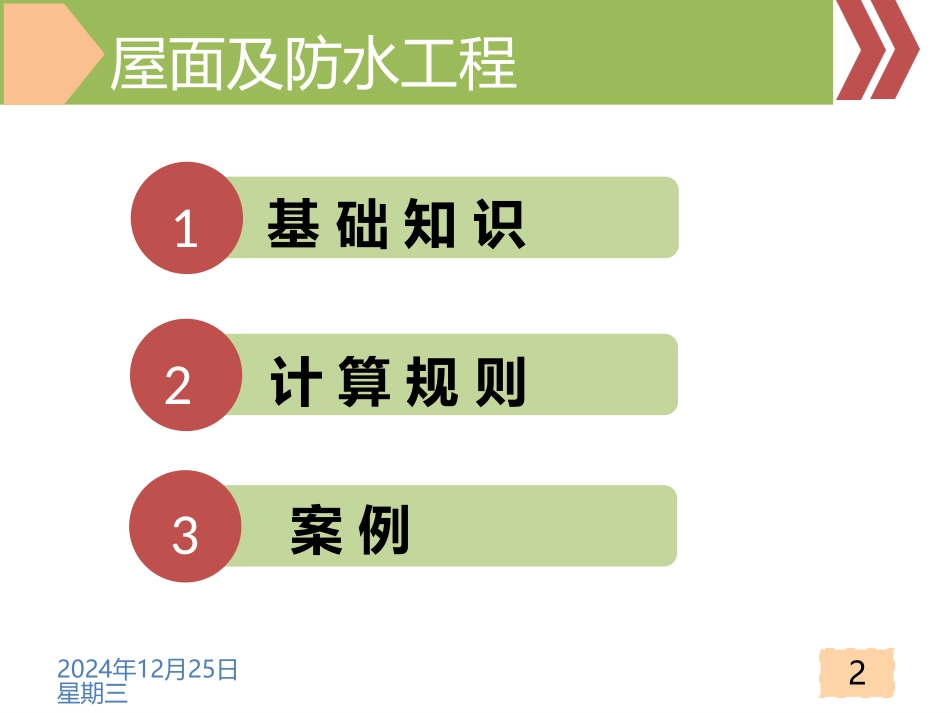

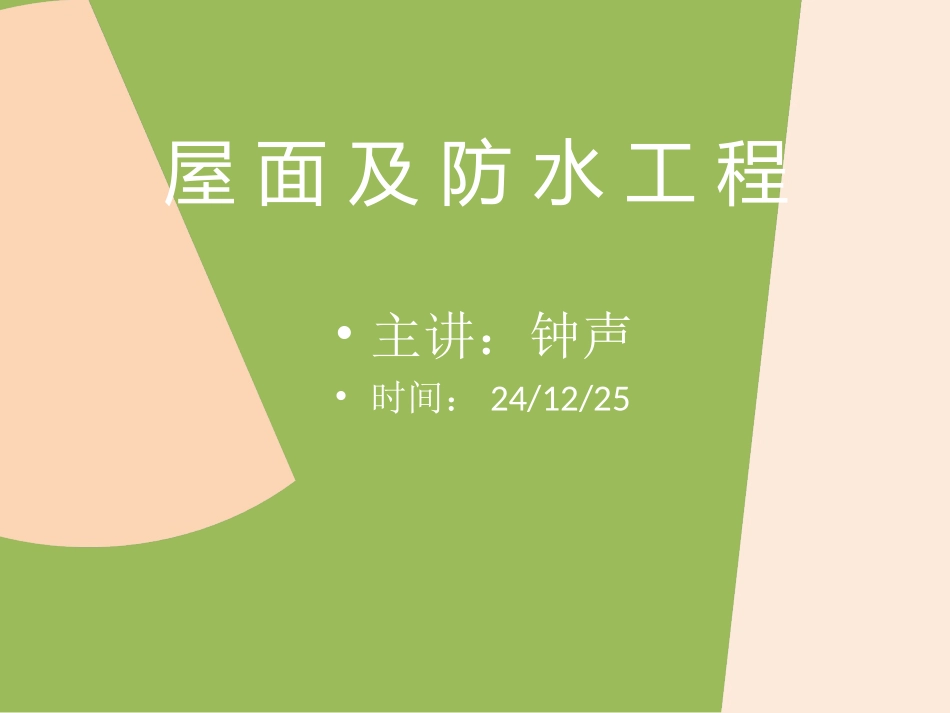

屋面及防水工程•主讲：钟声•时间：24/12/252024年12月25日星期三2屋面及防水工程23计算规则案例基础知识12024年12月25日星期三3基础知识23平屋面的结构层次坡屋面做法屋面种类12024年12月25日星期三4屋面种类坡屋面平屋面青瓦屋面平瓦屋面石棉水泥瓦屋面。。。卷材防水屋面刚性防水屋面涂料防水屋面屋面瓦的品种不同分类屋面防水形式不同分类主要是将防水卷材和沥青胶结材料胶合而成的多层防水层铺设在屋面上，以防止屋面雨水的渗漏。它主要依靠混凝土自身的密度以及采取构造措施或特殊施工方法来达到混凝土具有自身防水的能力。系在屋面的表层涂刷一定厚度的防水涂料，以达到屋面的防水能力。2024年12月25日星期三5平屋面结构形式1.各结构层次名称结构层找坡层保温层找平层防水层防水屋面的结构层次示意图(a)无隔气层结构层找坡层找平层隔气层保温层找平层防水层(b)有隔气层平屋面一般是在屋面板上做防水层，其基本构造有两种，一种是有隔气层，另一种是无隔气层，其屋面的构造形式大体上如下图所示：2024年12月25日星期三6各结构层次含义1)找坡层：由于屋面基层（结构层）是没有坡度的，屋面排水的坡度一般是靠找坡层来找出坡度。2)找平层：是在找坡层上或保温层上抹上一层砂浆，使其填补孔眼和抹平粗糙表面，使防水层能牢固地和基层结合。3)隔气层：使屋面的结构层次和房间更好的隔离，防止室内湿度传递到保温层而降低保温功能以及损坏防水层。4)保温隔热层：一般在屋面防水层下面铺设一层松散的或具有隔热效果的材料，在冬季可以减少室内温度向屋顶散发，在夏季，可以防止太阳的热量辐射到室内，起到保温隔热的作用。5)防水层：是防止雨水浸渗到室内的一个层次，是屋面的主要层次，它包括结合层、卷材及保护层。2024年12月25日星期三7屋面的排水设施主要有檐沟、雨水口、水斗、水落管以及各种泛水等。檐沟：在有组织排水中，通常设置钢筋砼檐沟。在檐沟上面做找坡、找平层、防水层屋面的排水设施檐沟下水口弯头水斗水落管2024年12月25日星期三8屋面的防水设施泛水：在平屋面中，凡突出屋面的结构物，如女儿墙、伸缩缝、高低屋面、烟囱、管道以及检查孔等，与屋面相交处都必须做泛水。木条（50×30）镀锌铁皮附加油毡2024年12月25日星期三9坡屋面一、概念坡屋面slopingroof：坡度大于等于10°且小于75°的建筑屋面。二、坡屋面构造2024年12月25日星期三10坡屋面构造2024年12月25日星期三11坡屋面构造2024年12月25日星期三12屋面坡度表示方法屋面坡度的表示方法（1）用屋顶的高度与屋顶的跨度之比（简称高跨比）表示：即H∕L。（2）用屋顶的高度与屋顶的半跨之比（简称坡度）表示：即i＝H∕（L∕2）。（3）用屋面的斜面与水平面的夹角（θ）表示。HL2024年12月25日星期三13一、瓦屋面、金属压型板（包括挑檐部分）均按设计图示尺寸以斜面积计算，亦可按屋面的水平投影面积乘以屋面坡度系数以平方米计算。不扣除房上烟囱、屋面小气窗等所占面积，屋面小气窗的出檐部分亦不增加。2222mFCmFmFmFCFFZtZt屋面增加的其他面积屋面坡度延尺系数坡屋面的投影面积坡屋面面积式中二、工程量计算规则2024年12月25日星期三14屋面小气窗的水平面积不增加天窗挑檐与屋面重叠部分面积并入屋面工程量内二、工程量计算规则2024年12月25日星期三15屋面坡度系数也称为屋面延尺系数，是指屋面放坡时，斜长与水平长度的比值。延尺系数——C22AABA屋面延尺系斜C＝C屋面斜面水平投影面二、工程量计算规则2024年12月25日星期三16四坡屋面的单面斜脊长度=A×D隅延长系数：D=(1+C2)1/2二、工程量计算规则2024年12月25日星期三17坡度比例a/A角度Q延尺系数C隅延尺系数D1/145°1.41421.73211/1.533°40′1.20151.56201/226°34′1.11801.50001/2.521°48′1.07701.46971/318°26′1.05411.4530屋面坡度延尺系数表二、工程量计算规则2024年12月25日星期三181.如下图所示。试计算（1）屋面延尺系数C；（2）若该屋面水平投影面积为630平方米，求瓦屋面工程量S。20.819.00案例2024年12月25日星期三19H=20.8-19.0=1.8mL水平=8.4/2=4.2mL斜=（1.8²+4.2²）1/2=4.57mC=4.57/4...
