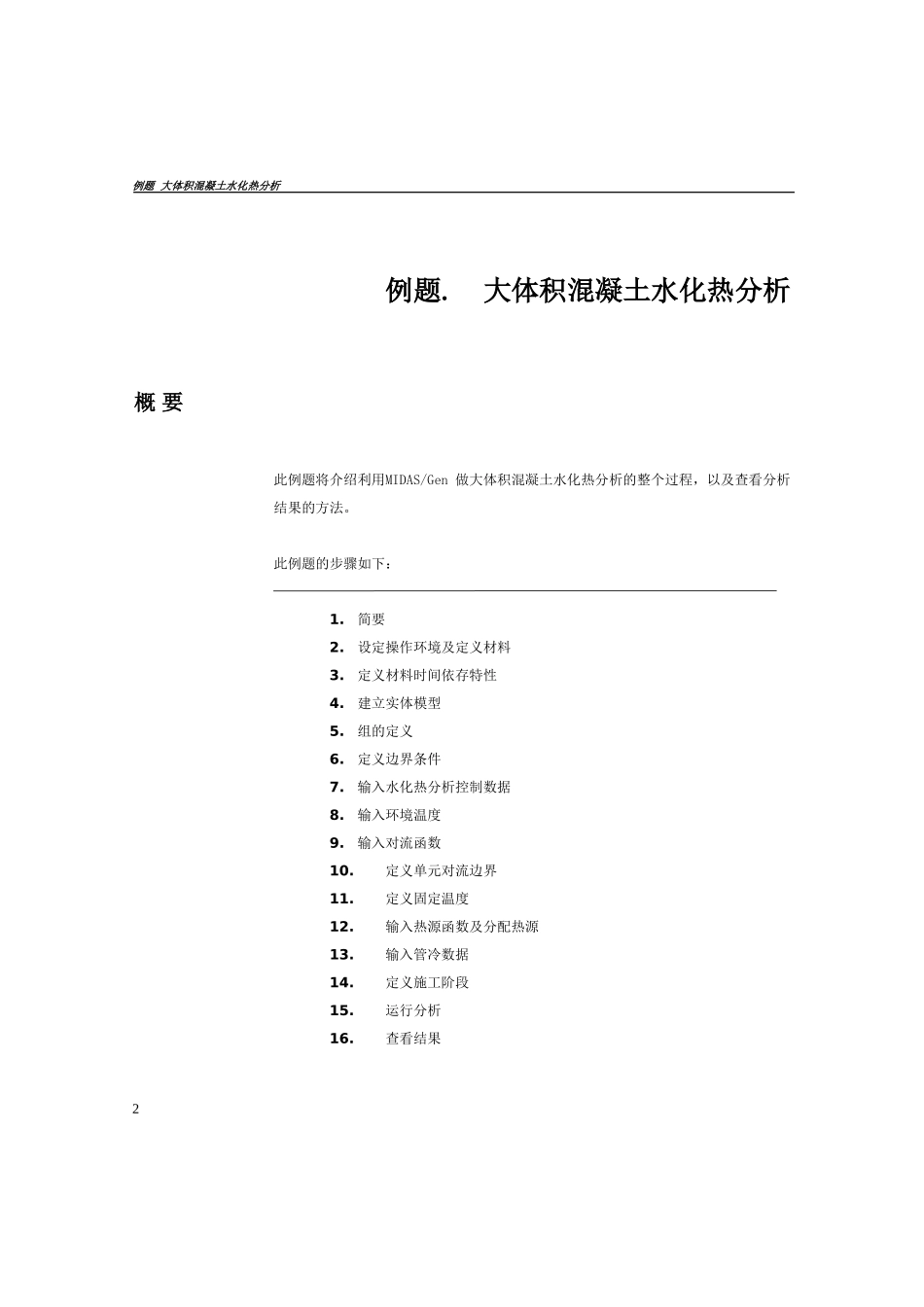

例题3大体积混凝土水化热分析1例题大体积混凝土水化热分析例题.大体积混凝土水化热分析概要此例题将介绍利用MIDAS/Gen做大体积混凝土水化热分析的整个过程，以及查看分析结果的方法。此例题的步骤如下：1.简要2.设定操作环境及定义材料3.定义材料时间依存特性4.建立实体模型5.组的定义6.定义边界条件7.输入水化热分析控制数据8.输入环境温度9.输入对流函数10.定义单元对流边界11.定义固定温度12.输入热源函数及分配热源13.输入管冷数据14.定义施工阶段15.运行分析16.查看结果2例题大体积混凝土水化热分析3例题大体积混凝土水化热分析1.简要本例题介绍使用MIDAS/Gen的水化热模块来进行大体积混凝土水化热分析的方法。例题模型为板式基础结构，对于浇筑混凝土后的1000个小时进行了水化热分析，其中管冷作用于前100个小时。(该例题数据仅供参考)基本数据如下：地基：17.6x12.8x2.4m板式基础：11.2x8.0x1.8m水泥种类：低热硅酸盐水泥（TypeIV）图1分析模型4地基板式基础1/4模型例题大体积混凝土水化热分析2.设定操作环境及定义材料在建立模型之前先设定环境及定义材料1.主菜单选择文件>新项目2.主菜单选择文件>保存：输入文件名并保存3.主菜单选择工具>单位体系：长度m，力kN图2定义单位体系4.主菜单选择模型>材料和截面特性>材料：添加：定义新材料材料号：1名称：基础规范：GB(RC)混凝土：C30材料类型：各向同性材料号：2名称：地基设计类型：用户定义材料类型：各向同性弹性模量：1e6泊松比：0.2线膨胀系数：1e-5容重：185.主菜单选择工具>单位体系：长度m，力kgf，热度5注：也可以通过程序右下角随时更改单位。例题大体积混凝土水化热分析kcal6.主菜单选择模型>材料和截面特性>材料：编辑：修改材料热特性数据基础比热：0.25热传导率：2.3地基比热：0.2热传导率：1.7图3定义材料3.定义材料时间依存特性6例题大体积混凝土水化热分析1.主菜单选择模型>材料和截面特性>时间依存性材料（抗压强度）：添加：定义基础的时间依存特性名称：强度发展类型：设计规范规范：ACI混凝土28天抗压强度：3e4KN/m2混凝土抗压强度系数a4.5b0.952.主菜单选择模型>材料和截面特性>时间依存性材料连接：强度进展：强度发展选择指定的材料：1.基础添加图4定义材料时间依存特性图5时间依存性材料连接7注：材料的收缩徐变特性在水化热分析控制中定义。例题大体积混凝土水化热分析4.建立实体模型1.主菜单选择模型>节点>建立：坐标1（000）2（8.800）3（8.86.40）4（06.40）2.主菜单选择主菜单选择模型>单元>建立：单元类型：板4节点类型：厚板材料：1:基础厚度：1节点连接：12343.主菜单选择主菜单选择模型>单元>扩展：选择板单元扩展类型：平面单元—>实体单元目标：删除单元类型：实体单元材料：1:基础生成形式：复制和移动复制和移动：等间距dxdydz：004.2复制次数：1图6生成节点和临时板单元8注：此处无需定义真实板厚，只是用于扩展成实体单元。例题大体积混凝土水化热分析图7生成实体模型单元细分及部分单元删除：1.主菜单选择模型>单元>分割：选择实体单元单元类型：实体单元等间距x11y8z72.主菜单选择模型>单元>删除：选择Frontview中单元类型：选择包括自由节点选择Leftview中单元类型：选择包括自由节点9FrontviewLeftview例题大体积混凝土水化热分析图8单元细分及部分单元删除单元进一步细分：主菜单选择模型>单元>分割：选择Frontview中实体单元单元类型：实体单元等间距x2y1z1选择Frontview中实体单元单元类型：实体单元等间距x1y2z1选择Leftview中实体单元单元类型：实体单元等间距x1y1z2选择Leftview中实体单元10FrontviewLeftviewLeftview注：模型几何形状、边界、荷载均对称，所以此处取1/4模型来模拟。例题大体积混凝土水化热分析图9生成最终实体模型修改地基材料：主菜单选择模型>单元>修改单元参数参数类型：材料号形式：分配定义2:地基选中图中下部单元图10修改地基材料特性5.组的定义主菜单选择模型>组>定义结构组：名称：基础添加名称：地基添加在模型窗口中利用拖放功能分配各个组的单元图11定义结构组及分配单元11例题大体积混凝土水化热分析1：主菜单选择模型>组>定义边界组...
