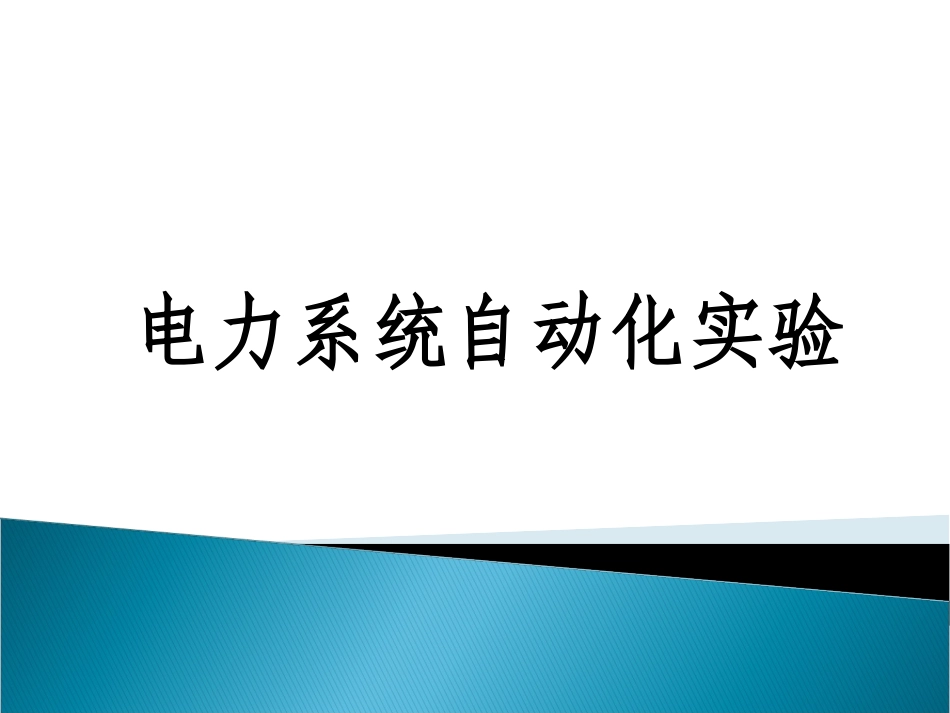

电力系统自动化实验VIP免费

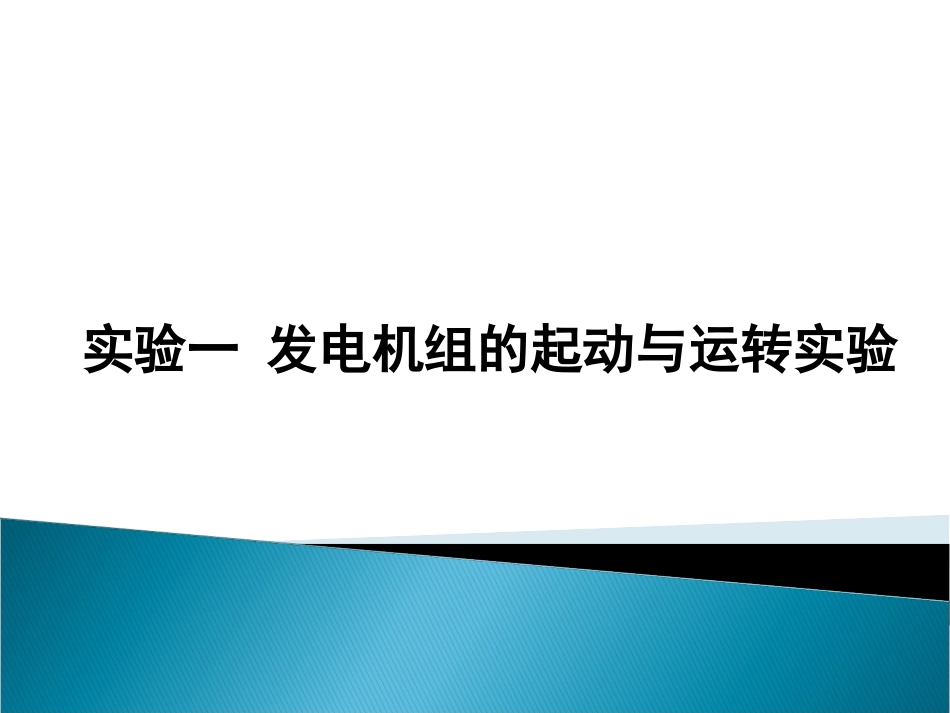

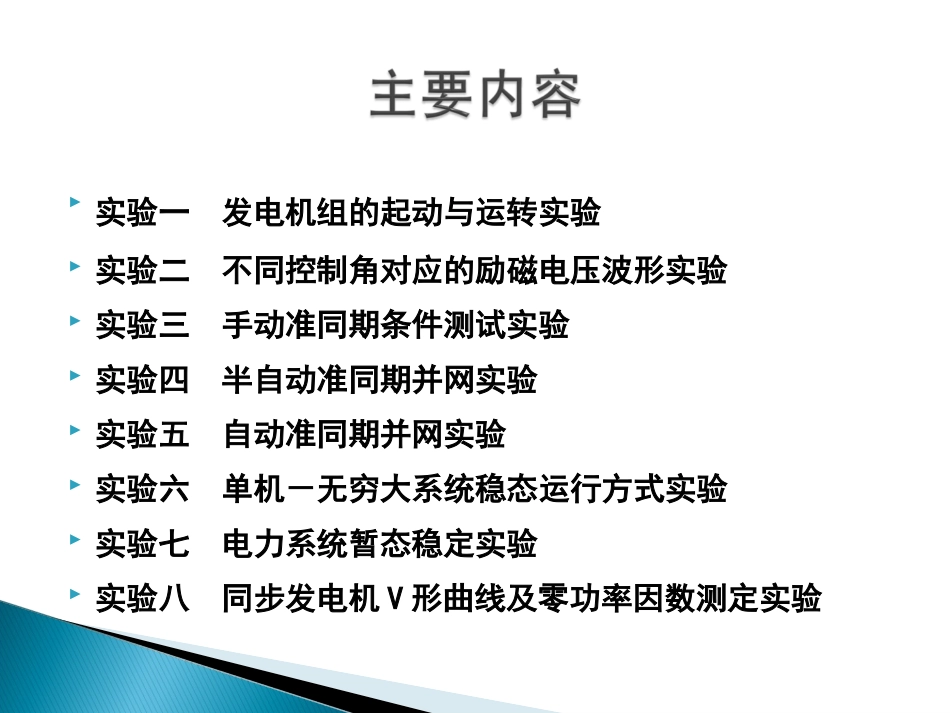

电力系统自动化实验实验一发电机组的起动与运转实验实验二不同控制角对应的励磁电压波形实验实验三手动准同期条件测试实验实验四半自动准同期并网实验实验五自动准同期并网实验实验六单机－无穷大系统稳态运行方式实验实验七电力系统暂态稳定实验实验八同步发电机V形曲线及零功率因数测定实验实验一发电机组的起动与运转实验实验目的：1．了解微机调速装置的工作原理和掌握其操作方法。2．熟悉发电机组中原动机（直流电动机）的基本特性。3．掌握发电机组起励建压，并网，解列和停机的操作二、原理说明在本实验平台中，原动机采用直流电动机模拟工业现场的汽轮机或水轮机，调速系统用于调整原动机的转速和输出的有功功率，励磁系统用于调整发电机电压和输出的无功功率。图1为调速系统的原理结构示意图，图2为励磁系统的原理结构示意图。图1调速系统原理结构示意图装于原动机上的编码器将转速信号以脉冲的形式送入THLWT-2型微机调速装置，该装置将转速信号转换成电压，和给定电压一起送入ZKS-15型直流电机调速装置，采用双闭环来调节原动机的电枢电压，最终改变原动机的转速和输出功率。装于原动机上的编码器将转速信号以脉冲的形式送入THLWT-2型微机调速装置，该装置将转速信号转换成电压，和给定电压一起送入ZKS-15型直流电机调速装置，采用双闭环来调节原动机的电枢电压，最终改变原动机的转速和输出功率。发电机出口的三相电压信号送入电量采集模块1，三相电流信号经电流互感器也送入电量采集模块1，信号被处理后，计算结果经485通信口送入微机励磁装置；发电机励磁交流电流部分信号、直流励磁电压信号和直流励磁电流信号送入电量采集模块2，信号被处理后，计算结果经485通信口送入微机励磁装置；微机励磁装置根据计算结果输出控制电压，来调节发电机励磁电流。图2励磁系统的原理结构示意图三、实验内容与步骤1．发电机组起励建压⑴先将实验台的电源插头插入控制柜左侧的大四芯插座（两个大四芯插座可通用）。接着依次打开控制柜的“总电源”、“三相电源”和“单相电源”的电源开关；再打开实验台的“三相电源”和“单相电源”开关。⑵将控制柜上的“原动机电源”开关旋到“开”的位置，此时，实验台上的“原动机启动”光字牌点亮，同时，原动机的风机开始运转，发出“呼呼”的声音。⑶按下THLWT-3型微机调速装置面板上的“自动/手动”键，选定“自动”方式，开机默认方式为“自动方式”。⑷按下THLWT-3型微机调速装置面板上的“启动”键，此时，装置上的增速灯闪烁，表示发电机组正在启动。当发电机组转速上升到1500rpm时，THLWT-3型微机调速装置面板上的增速灯熄灭，启动完成。⑸当发电机转速接近或略超过1500rpm时，可手动调整使转速为1500rpm，即：按下THLWT-3型微机调速装置面板上的“自动/手动”键，选定“手动”方式，此时“手动”指示灯会被点亮。按下THLWT-3型微机调速装置面板上的“＋”键或“－”键即可调整发电机转速。⑹发电机起励建压有三种方式，可根据实验要求选定。一是手动起励建压；一是常规起励建压；一是微机励磁。发电机建压后的值可由用户设置，此处设定为发电机额定电压400V，具体操作如下：①手动起励建压1)选定“励磁调节方式”和“励磁电源”。将实验台上的“励磁调节方式”旋钮旋到“手动调压”，“励磁电源”旋钮旋到“他励”。2)打开励磁电源。将控制柜上的“励磁电源”打到“开”。3)建压。调节实验台上的“手动调压”旋钮，逐渐增大，直到发电机电压（线电压）达到设定的发电机电压。②常规励磁起励建压1)选定“励磁方式”和“励磁电源”。将实验台上的“励磁方式”旋钮旋到“常规控制”，“励磁电源”旋钮旋到“自并励”或“他励”。2)重复手动起励建压步骤⑵3)励磁电源为“自并励”时，需起励才能使发电机建压。先逐渐增大给定，可调节THLCL-2常规可控励磁装置面板上的“给定输入”旋钮，逐渐增大到3.5V左右，按下THLCL-2常规可控励磁装置面板上的“起励”按钮然后松开，可以看到控制柜上的“发电机励磁电压”表和“发电机励磁电流“表的指针开始摆动，逐渐增...
