智能空调节能控制器产品介绍及应用VIP免费

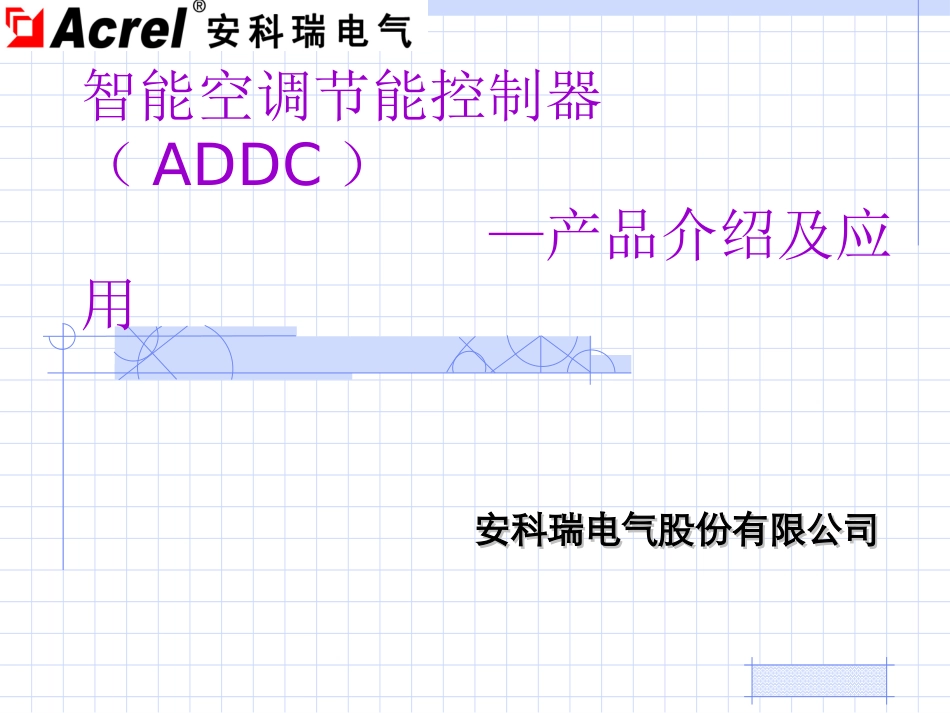

智能空调节能控制器产品介绍及应用_第1页
1/22

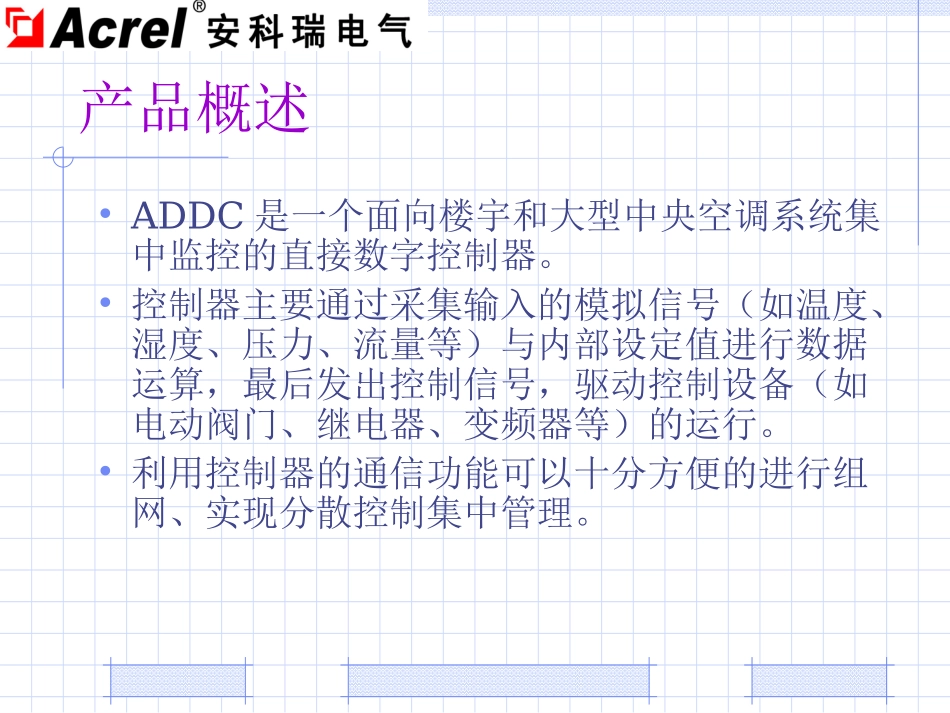

智能空调节能控制器产品介绍及应用_第2页
2/22

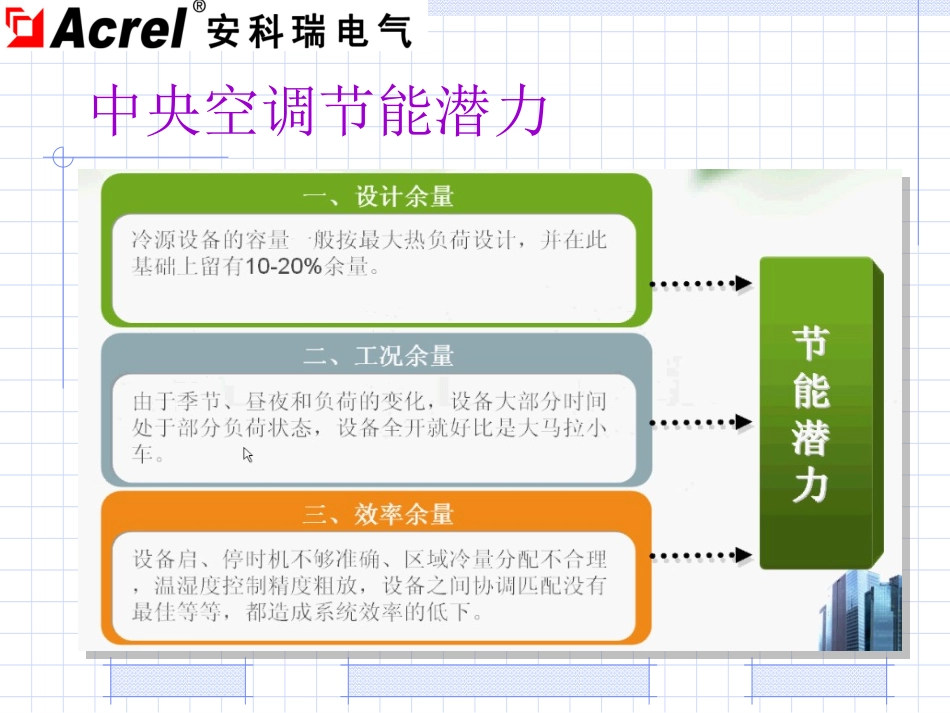

智能空调节能控制器产品介绍及应用_第3页
3/22
智能空调节能控制器(ADDC)—产品介绍及应用安科瑞电气股份有限公司安科瑞电气股份有限公司产品概述•ADDC是一个面向楼宇和大型中央空调系统集中监控的直接数字控制器。•控制器主要通过采集输入的模拟信号(如温度、湿度、压力、流量等)与内部设定值进行数据运算,最后发出控制信号,驱动控制设备(如电动阀门、继电器、变频器等)的运行。•利用控制器的通信功能可以十分方便的进行组网、实现分散控制集中管理。中央空调节能潜力产品外观•ADDC-M•ADDC-E应用领域•冷冻站•热交换设备•空调系统•通风系统•给排水系统型号说明•主控制器、扩展模块都具有4AO,8DO,6DI,8AI。•扩展模块选配场合–当主控制器的资源不能满足用户对AI、AO、DI、DO需求的数量时,可以通过外扩来实现,最多可外扩3台。技术参数•工作电压:AC/DC24V•功耗:<5VA•工作环境:温度-5…50℃,湿度<95%rh•PT1000:4路-50…150℃,精度±1℃•模拟电压输入:4路0~10V,精度5‰•模拟电压输出:4路0~10V,精度5‰•开关量输入:6通道无源触点•开关量输出:8通道,触点容量:5A/30VDC,5A/250VAC•RS485通讯:1路Modbus协议•导轨式安装功能介绍PT1000PT1000测测量量00~~10V10V电压测量电压测量用于测量室内/外以及管道中的温度值00~~10V10V变送输出变送输出外接温/湿度、压力、流量、二氧化碳等变送器用于控制电动阀、变频器等可调设备功能介绍开关量输出组态开关量输出组态六种组态模式:AI+DI、2DI、定时控制、延时控制、AO转DO控制上位机控制。通过组态编程可实现复杂的与、或、非逻辑运算。利用此功能可实现空调的冬/夏季转换,定时开/关机,设备的顺序启动及远程控制,模拟量输出组态(模拟量输出组态(PIDPID调节)调节)通过编程可将模拟输入(AI),模拟输出(AO),任意组合,构成独立或关联的控制回来。达到自动控制的目的。功能介绍输入补偿输入补偿对传感器线路上的误差进行软件补偿,提高测量精度。模拟输出限幅模拟输出限幅对输出范围进行任意限定,如在变频器的控制中,将电压设置在6~10V,对应30~50HZ,防止下限频率过低,以保护电机。死区设置死区设置可避免开关执行器的频繁动作,如加热器的控制,防止在温度设定点附近频繁通断应用方案介绍•中央空调联网控制方案•新风机组控制•空调机组控制•冷冻站群控•给排水控制中央空调联网控制方案上位机层上位机层DDCDDC控制层控制层现场设备现场设备中央空调联网控制方案上位机层上位机层DDCDDC控制层控制层现场设备现场设备运用图形化的管理软件,可以一目了然的监控所有设备的运行状态,空调区域的温湿度等参数,记录历史数据和报警。通过MODBUS通讯总线“手拉手”并联在一起,其中一个节点的故障不影响其他设备的运行,DDC的功能是采集现场的温湿度等各种参数,进行控制运算,发出控制命令到执行机构。以保持各种控制参数符合设定值。包括传感器、执行器等。传感器用于检测各种参数,执行器接收DDC命令,如:电动调节阀、变频器等,完成各种控制功能。新风机组控制控制说明:1.温度控制:根据送风温度与设定值比较后的差值,通过DDC运算,冬季控制加热器的电动阀开度,夏季控制表冷气的电动控制阀开度,使送风温度控制在要求范围内。2.连锁控制:新风阀、冷热水阀、等均与风机进行连锁控制。当开机并启动风机后打开新风阀。当风机停止后,新风阀关闭,冷热水阀关闭。3.监测:新风/送风/房间温度,风阀/水阀的开度,风机手动/自动运行状态等4.过滤网堵塞报警空调机组控制新风温湿度回风温湿度送风温湿度回风阀新风阀加湿表冷器/加热排管过滤网空调机组控制•基本功能:–空调机组远程自动控制,定时启停–空调机运行状态检测、故障报警、手/自动状态监测–新风、回风、送风温湿度监测–室内/回风温度智能恒定控制(PID控制)–过滤器堵塞报警–盘管冬季防冻报警–新风阀、回风阀开度调节(新风风量调节)–消防联动报警–空调机组节能控制冷冻站群控冷冻站群控冷冻站群控•功能介绍:–自动控制冷冻站各设备的开启顺序–根据检测冷冻水供回水温度和流量,自动计算出空调实际需要的负荷量,从而控制机组投入运行台数,达到最佳节能...
