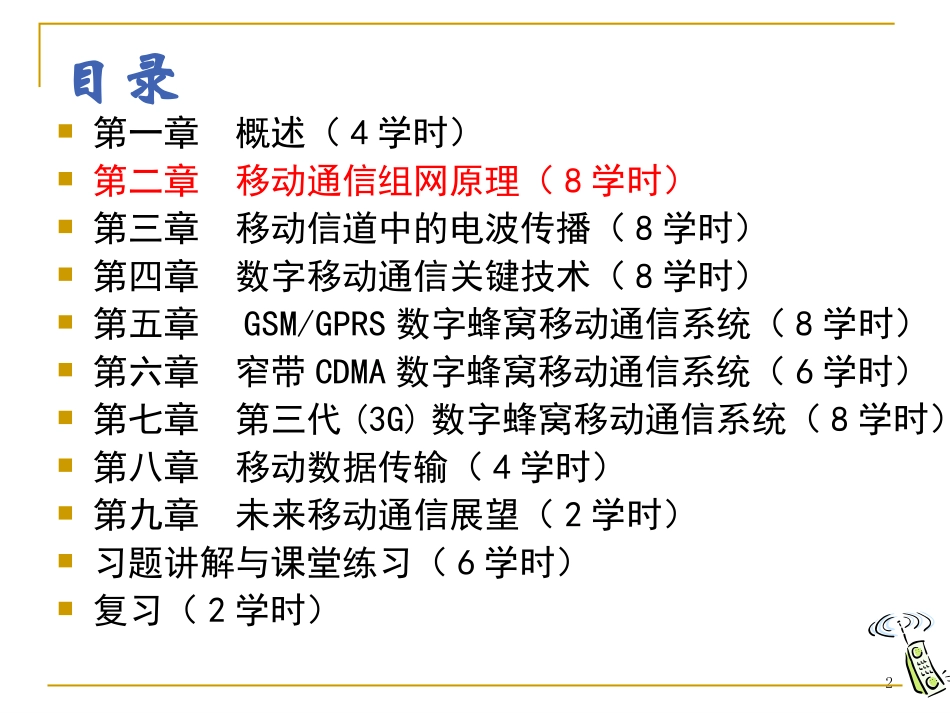

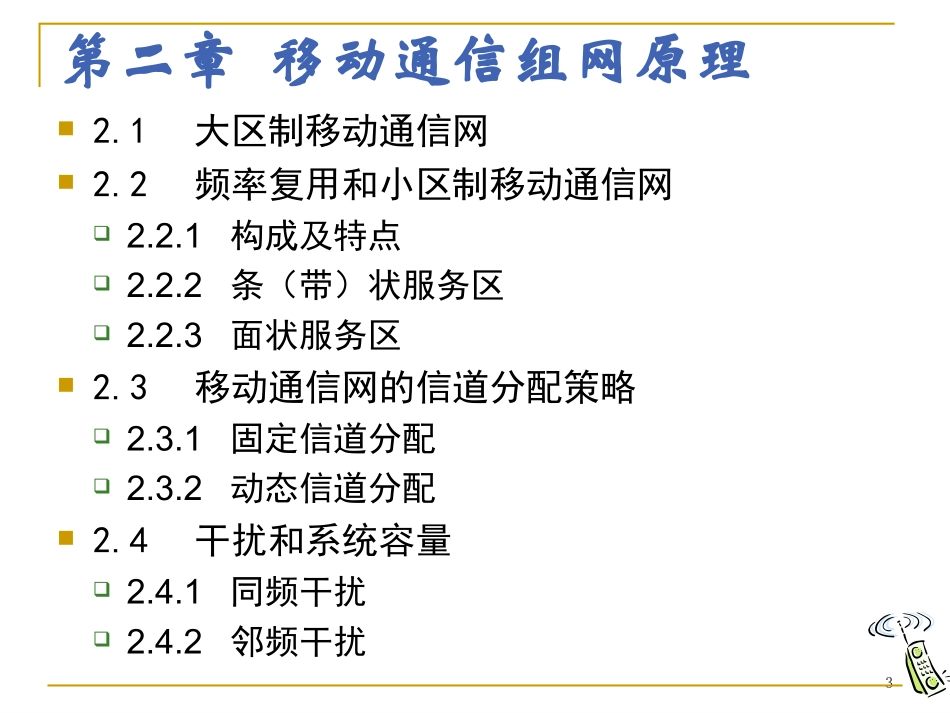

移动通信MobileCommunication移动通信MobileCommunication2目录第一章概述（4学时）第二章移动通信组网原理（8学时）第三章移动信道中的电波传播（8学时）第四章数字移动通信关键技术（8学时）第五章GSM/GPRS数字蜂窝移动通信系统（8学时）第六章窄带CDMA数字蜂窝移动通信系统（6学时）第七章第三代(3G)数字蜂窝移动通信系统（8学时）第八章移动数据传输（4学时）第九章未来移动通信展望（2学时）习题讲解与课堂练习（6学时）复习（2学时）3第二章移动通信组网原理2.1大区制移动通信网2.2频率复用和小区制移动通信网2.2.1构成及特点2.2.2条（带）状服务区2.2.3面状服务区2.3移动通信网的信道分配策略2.3.1固定信道分配2.3.2动态信道分配2.4干扰和系统容量2.4.1同频干扰2.4.2邻频干扰42.4.3移动台的功率控制2.4.4蜂窝系统容量的改善2.4.3面状服务区2.5多信道共用技术2.5.1话务量、呼损率和系统用户数2.5.2信道的自动选择方式2.6越区切换2.6.1切换门限值、切换过程和信道分配2.6.2实际切换中需要注意的问题52.1大区制移动通信网通常移动通信网的体制可分为小容量的大区制和大容量的小区制6一、大区制的概念指一个基站覆盖整个服务区二、特点基站发射功率很大，一般为50-200W；大区制系统的基站频道数是有限的，容量不大，只适用于中小城市和专用移动通信等大区制的网络结构简单、成本低72.2频率复用和小区制移动通信网2.2.1构成及特点MSCPSTNBS1BS2BS3BS4BS5BS6BS78一、小区制的概念将整个服务区划分成若干个半径为2-20km的小区，每个小区中设置一基站负责与小区内移动用户的无线通信，这种方式称为小区制。目的：为了解决大区制系统容量不高、频谱利用率低等问题。9二、小区制的特点可以提高频率利用率，增加用户容量：因为同一组波道频率可以多次重复使用小区制中因为采用了频率重用技术，因此带来同频道干扰问题网路构成复杂：需要越区切换、漫游、位置登记、更新等102.2.2条（带）状服务区一、定义条状服务区是指用户的分布呈条状，例如铁路、公路、狭长城市、沿海水域、内河等11二、频率分配可采用二频组、三频组、四频组进行频率复用二频组：采用不同频道组的两个小区组成一个区群三频组：采用不同频道组的三个小区组成一个区群四频组：采用不同频道组的四个小区组成一个区群二频组三频组f1f2f1f2f1f2f1f1f2f3f1f2f3f112三、重叠区的确定假设小区半径为R，相邻小区的交叠宽度为a,第n+1区与第1区为同频道小区。采用无方向性天线，当移动台处于覆盖区边缘时，遭受同频干扰影响最为严重。此时，收到的有用信号功率中值则与dS成比例，而收到K台的干扰功率与dI成例。假设重叠区宽度a=0，则边缘处信干比为：当有m个基站也使用同一频率时，可得最低C/I值为：dI=(2n-1)R-nadS3R-2aR（dS/dI）-nnISddmIC113当移动台处于覆盖区边缘点时，受到的同频干扰最严重二频组（A与C同频）：三频组（A与D同频）：n频组（A与n+1同频）：重叠区宽度a可根据C/I设计要求，由上式计算出来在C/I符合要求，即大于同频干扰防卫度的前提下，为了使频率利用最经济，希望同频复用距离D越小越好。dBRaRIC23lg40dBRaRIC35lg40dBRnaRnIC)12(lg40142.2.3面状服务区当服务区是一个宽广的平面时，称为面状服务区。卫星波束Macro-cellMicro-cellPicro-cell小区的类型15一、小区形状在面状服务区设计时，能覆盖一个平面的规则多边形有正三角形、正方形、正六边形三种。123456RRR16从下表可看出：对于同样大小的服务区域，采用构成的小区所需的小区数最小，是最经济的一种方式正三角形正方形正六边形邻小区距离小区面积重叠区宽度重叠区面积重叠区与小区面积比1.410.570.21所需最小频率数643R2R3284.1R24.1R254.0R23.1RR22R26.2RRR59.0R27.0正六边形17二、频率复用和簇（区群）的构成1、区群的概念区群的概念：把由若干个使用全部频率的小区组成的集合称为一个簇。同频小区：不同簇中使用相同频率的小区同频复用距离：任意两个同频小区之间的距离...
