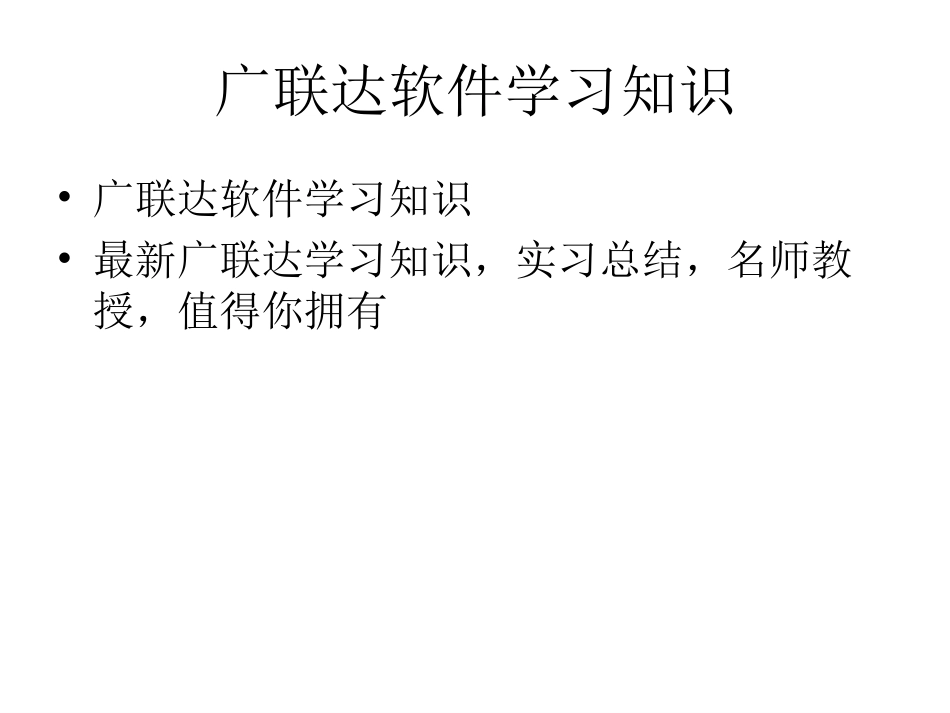

广联达软件学习知识VIP免费

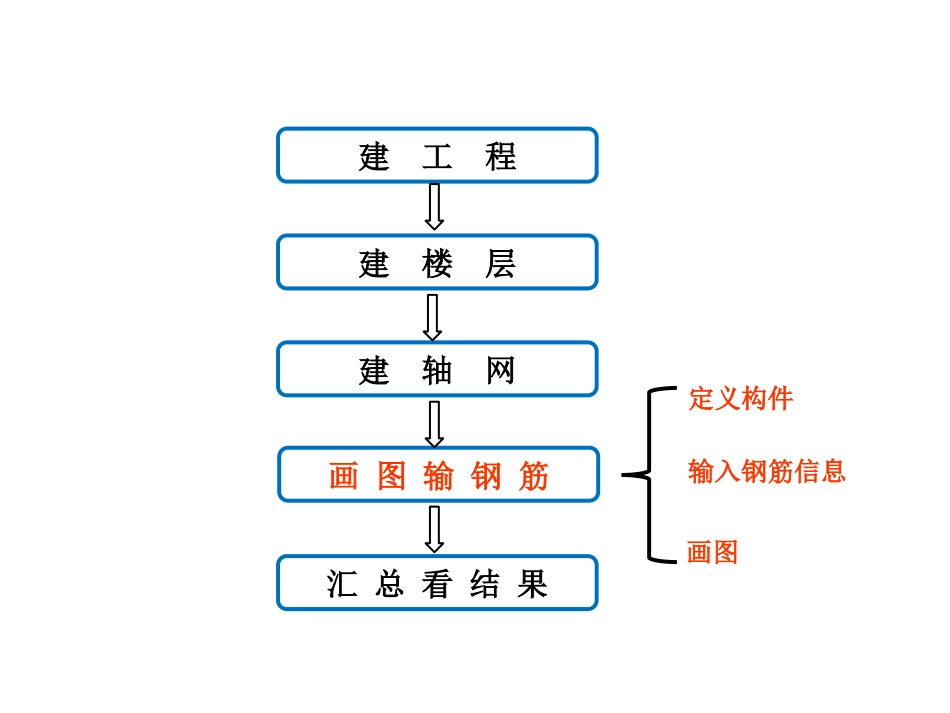

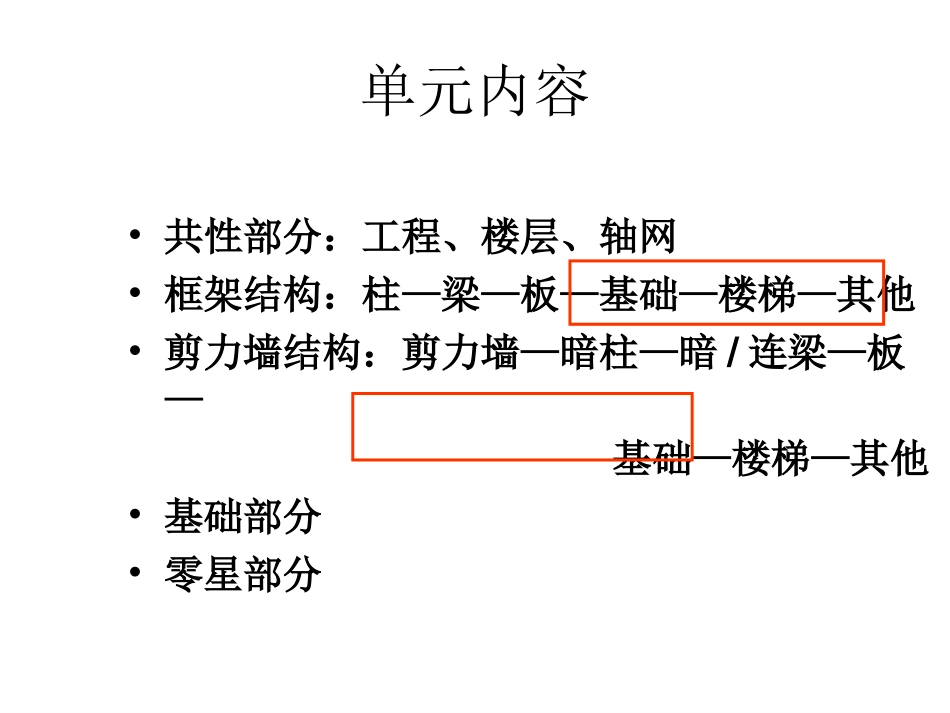

广联达软件学习知识•广联达软件学习知识•最新广联达学习知识，实习总结，名师教授，值得你拥有软件算钢筋的流程建轴网建楼层建工程画图输钢筋汇总看结果定义构件输入钢筋信息画图单元内容•共性部分：工程、楼层、轴网•框架结构：柱—梁—板—基础—楼梯—其他•剪力墙结构：剪力墙—暗柱—暗/连梁—板—基础—楼梯—其他•基础部分•零星部分基础层高的定义地下室底~基础垫层顶－1层地下室底~基础垫层顶－1层地下室底~基础垫层顶－1层基础层高的定义地下室底~基础垫层顶－1层地下室底~基础垫层顶－1层地下室底~基础垫层顶－1层地下室底~基础垫层顶－1层框架结构框架流程•按照支座关系：柱-梁-板-基础7钢筋级别的确定识图-----柱H边B边通常情况下梁钢筋构造•上：上部通长筋•中：侧面纵向钢筋－构造或抗扭•下：下部钢筋(通长筋或不通长)•左：左支座钢筋•中：架立钢筋或跨中钢筋•右：右支座钢筋•箍筋•附加钢筋：吊筋、次梁加筋、加腋钢筋11识图—梁梁的钢筋图纸标注6B254/22根贯通筋两根第一排负筋两根第二排负筋梁截面图上部6根钢筋，两根蓝色的是上部通长筋；粉色的是负筋，我们看到共有2排。下部6根钢筋，分两排，每根钢筋的长度都是相同的抗震楼层框架梁端支座构造03G101-1p54•此处为梁上下部纵筋在端支座的锚固。•当支座宽度不足以设置直锚时，须将纵筋伸至柱外侧纵筋内侧，再弯折，其弯折长度为15d。•当支座宽度满足设置直锚时，其锚固长度为max(0.5hc+5d，LaE)•当梁纵筋（不包括侧面G打头的构造钢筋）采用绑扎搭接接长时，箍筋应加密，其要求同40页注2框架梁端支座钢筋计算左、右支座负筋的计算第一排长度=左或右支座锚固+净跨长/3第二排长度=左或右支座锚固+净跨长/4框架梁中间支座钢筋计算中间支座负筋长度计算上排长度=2*max(第一跨,第二跨)净跨长/3+支座宽下排长度=2*max(第一跨,第二跨)净跨长/4+支座宽梁-核量•梁支座负筋伸入长度18中间支座负筋长度计算上排长度=2*max(第一跨,第二跨)净跨长/3+支座宽下排长度=2*max(第一跨,第二跨)净跨长/4+支座宽下排长度=2*max(第一跨,第二跨)净跨长/5+支座宽框架梁钢筋计算吊筋示意图主次梁附加箍筋及吊筋构造03G101-1p62吊筋上端水平锚固为20d。此梁宽度范围内主梁的正常箍筋或加密箍筋照常设。练习2.3.6整体回顾与注意点•1、整体回顾1、定义构件：梁集中标注、原位标注2、画图（直线、弧线）3、核量（软件对量，手工对量）4、常用功能：对齐、轴线距梁左边线的距离、延伸、shift+左键•2、注意点原位标注对号入座——抄图归纳构件核量的方法顶层柱顶层柱纵筋构造角柱角柱中柱中柱黑色纵筋锚固长度是从梁底开始1.5lae/la灰色标识纵筋锚固为12d边柱边柱顶层柱纵筋03G101-1P37中柱顶层柱纵筋03G101-1P37顶层柱•角柱改类型•边柱改类型•中柱不变识图----板板钢筋知识板内钢筋受力筋面筋底筋负筋边支座负筋中间支座负筋负筋分布筋板内钢筋类型练习2.3.3整体回顾与注意点•1、整体回顾1、定义构件板受力筋、板负筋、板分布筋2、绘图2、注意点交换负筋的左右标注、布筋分析、计算设置识图—平板式筏基04G101-3P46练习2.4.2整体回顾与注意点•1、整体回顾1）定义构件满基的双层双向筋；条基、独基2）绘图满基—点画，折线；满基受力筋同板独基—智能布置+F3条基—直线，画弧•2、注意点整体偏移、多边偏移剪力墙钢筋剪力墙墙身钢筋水平筋拉筋垂直筋外侧筋内侧筋暗柱端柱中间层－变截面基础层－插筋顶层－锚固墙柱端柱暗柱箍筋纵筋墙梁连梁暗梁楼层连梁顶层连梁洞口下方洞口上方双洞口连梁跨层连梁洞口暗撑加强筋剪力墙•１定义构件(1)B14@200(外侧)+(1)B12@1OO（内侧）•２绘图（直线点加长度）暗柱•１定义构件（新建参数化柱）•２绘图（自适应布置柱、按墙位置布置柱）•注意点暗柱其他箍筋暗梁•１定义构件•２绘图（点画智能布置）门窗洞口•１定义构件•２绘图（精确布置）•注意点门窗分层讲解连梁•１定义构件•２绘图•注意点是否为顶层连梁？是否为洞口上边？侧面钢筋？整体回顾与注意点•1、整体回顾剪力墙（点加长度）、暗柱（自适应布置柱）、暗梁（点画）、连梁（侧面钢筋）•2、...
