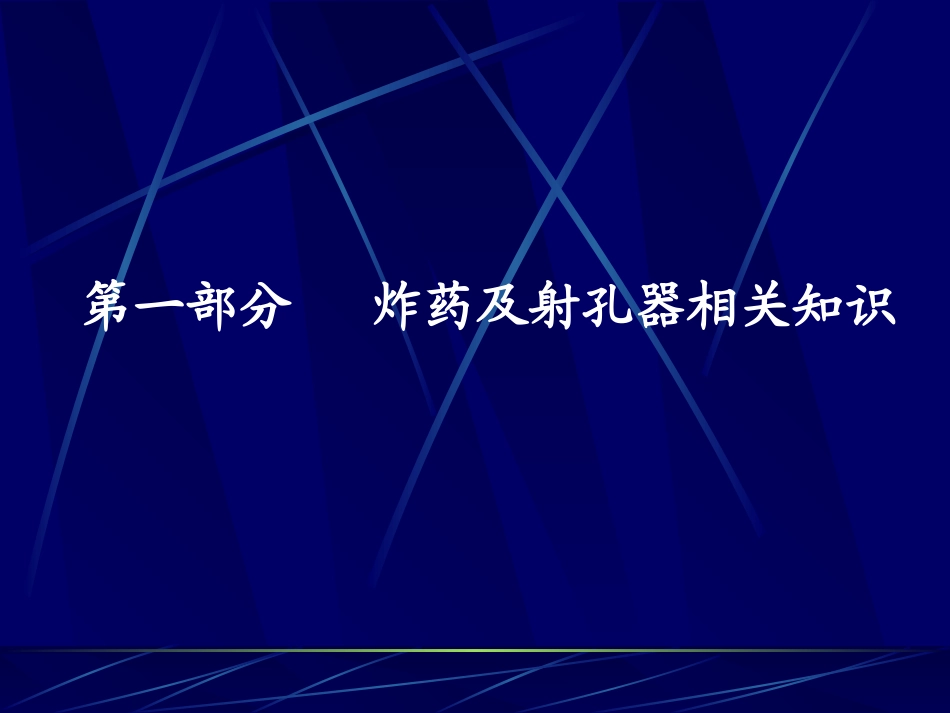

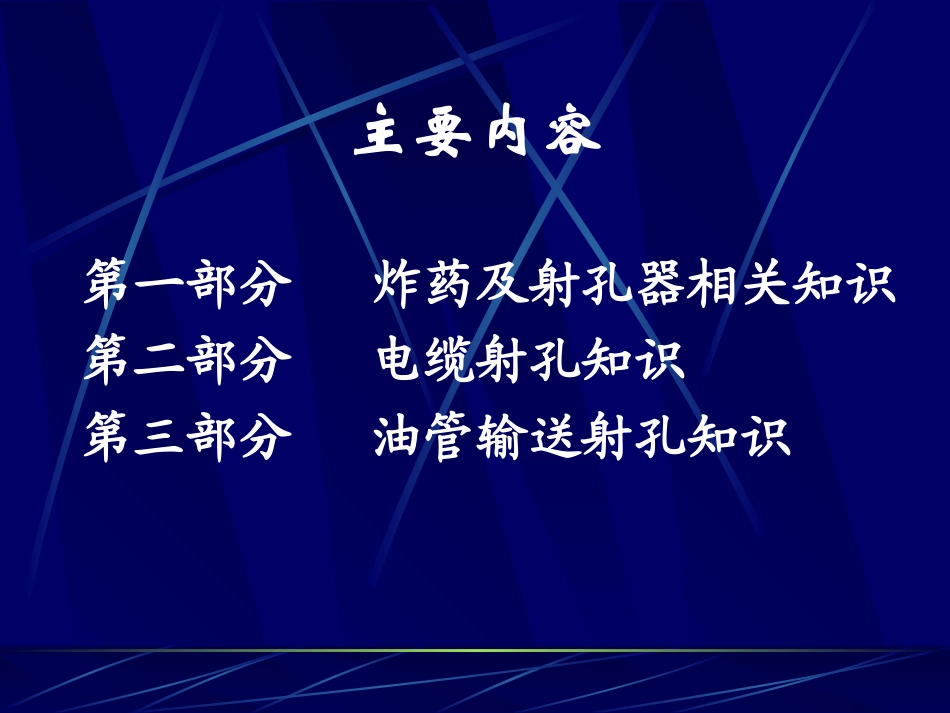

射孔基本知识主要内容第一部分炸药及射孔器相关知识第二部分电缆射孔知识第三部分油管输送射孔知识第一部分炸药及射孔器相关知识一、爆炸的概念1、爆炸爆炸是物质急剧的物理或化学变化。在变化的同时，伴随着该物质含有的能量急剧地转变为压缩能和运动能。爆炸的最重要的特征是爆炸点周围的介质发生剧烈的压力突跃。2、爆炸的现象1）物理爆炸现象：在爆炸过程中只发生物态变化，不发生化学变化。如压力容器爆炸。2）化学爆炸现象：物质因发生高速的化学反应并产生大量的气体而形成的爆炸现象。这类爆炸反映速度极快，释放大量的内能，反应区呈高温高压状态。如炸药爆炸、瓦斯爆炸等。3）核爆炸：由核裂变或核聚变反应释放出核能的爆炸现象。3、爆炸的三要素三要素：放热性、快速性和生成大量气体二、炸药1、炸药爆炸炸药在外界的作用下（如撞击、电流、热等）内部发生剧烈的化学变化，急剧释放大量的热能，并且产生大量气体，对外界做机械功（破坏功或推动力），称为炸药爆炸。2、炸药爆炸形式炸药的燃烧（爆燃）：炸药本身含有氧化组分和可燃组分，在无外界提供氧的情况下也能燃烧，炸药在不从空气忠补充氧情况下的燃烧为爆燃。炸药的爆轰：比爆燃传播速度快的燃烧称为爆轰。正常情况下导爆索和射孔弹爆炸为爆轰。3、炸药的分类按组分分：单质炸药和混合炸药。按用途分：起爆药、猛炸药、火药、烟火剂。按耐热性能分：普通型、高温型、超高温型。三、射孔弹1、射孔弹的结构射孔弹由三个重要部分组成：弹体、炸药、药型罩三个重要组成部分；除此之外有：导爆索的压丝、胶垫、口部涂的胶等。2、射孔弹的工作原理导爆索经过雷管或传爆管起爆后，所产生的爆轰波通过射孔弹上的传爆孔中心起爆射孔弹中所装的炸药，炸药爆轰所产生的冲击波压迫药型罩材料便其变形，由于力的一致，推动药型罩材料向中心运动并挤压后向前高速运动，冲击管壁及岩层，从而形成孔道。3、射孔弹的命名1）、按是否有枪分类：有枪身射孔弹和无枪身射孔弹2）、按所装的枪型不同分为：51、60、73、89、86、102、114、127、140、159、178等，如我们习惯叫的60弹、73弹、89弹、127弹、102弹等。这种叫法是不科学的。3）、按耐温不同分为，按射孔弹的48小时最高使用温度分：普通级射孔弹：小于121℃，RDX高温级射孔弹：121-163℃，HMX超高温级射孔弹：大于163℃，PYX，HNS4)、按射孔性能分深穿透射孔弹和大孔径射孔弹。5)、按射孔弹药型罩直径进行分类，这是目前行标的规定，也是多数国家所采用的通用命名办法。其具体命名办方法为：A）以射孔弹的特性、药型罩的开口直径、炸药类型、产品改型代号等内容命名。其中，特性的含义为深穿透、大孔径，对无枪身射孔弹为工作压力等；B）型号命名中所用的代号采用英文词头缩写；C）型号命名中所用的数码采用相应数字的整位数。型号编制方法如下图产品改型号炸药类型药型罩开口直径射孔弹特性示例：1）DP44RDX-1表示药型罩开口直径为44mm、主装药为RDX的1型深穿透射孔弹。2）DP44HMX-2表示药型罩开口直径为44mm、主装药为HMX的2型深穿透射孔弹。3）BH61RDX-1表示药型罩开口直径为61mm、主装药为RDX的1型大孔径射孔弹。四、射孔弹的性能要求1、产品尺寸2、产品外观3、地面穿钢靶试验和穿孔稳定性，考核起爆率、孔径、穿孔深度、穿孔稳定性等；4、贝雷砂岩靶流动效率，包括穿深及流动效率；5、混凝土靶穿孔深度及孔径；6、模拟井试验，主要考核起爆率、穿孔率、孔径、枪及套管的变形情况、内毛刺高度等。对于产品出厂检验和接收检验一般规定只进行钢靶性能试验。一般关心的是穿孔深度和孔径。4、射孔器射孔器是用于油气井射孔的器材（或装置）及其配套件的组合体。第二部分电缆射孔知识一、电缆射孔的概念电缆输送式套管射孔，是油田采用射孔完井以来最早采用的一种射孔方法。它是在套管内，用电缆把射孔器输送到目的层，进行定位射孔。射孔器可以采用有枪身射孔器或无枪身射孔器。优点：a、施工周期短，速度快；b、定位准确，工艺简单；c、施工中能及时检查射孔的发射情况。缺点：a、由于是正压射孔，对目的层易造成射孔伤害，影响产能；b、遇高压目的层时，射孔后易发生井喷；c...
