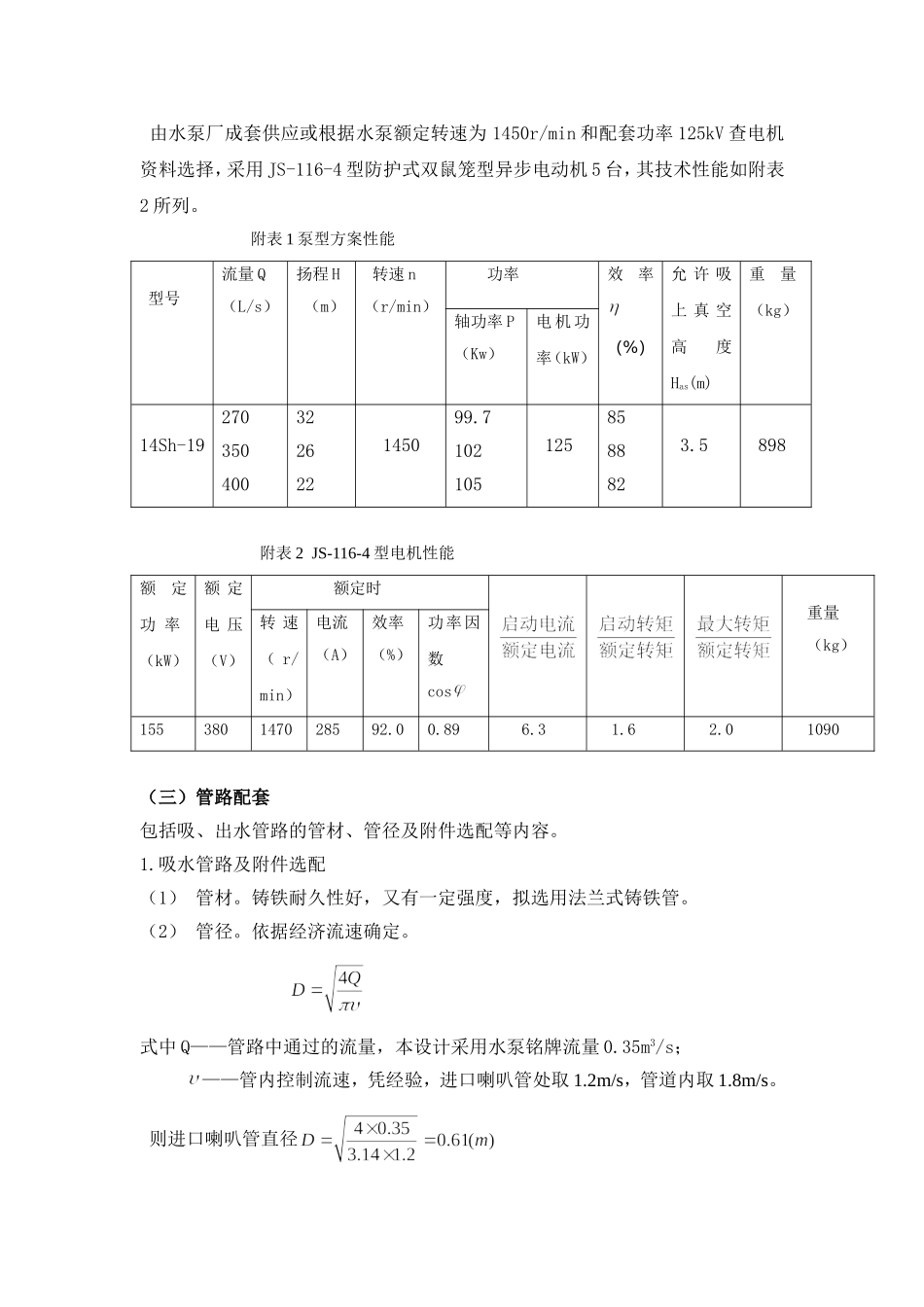

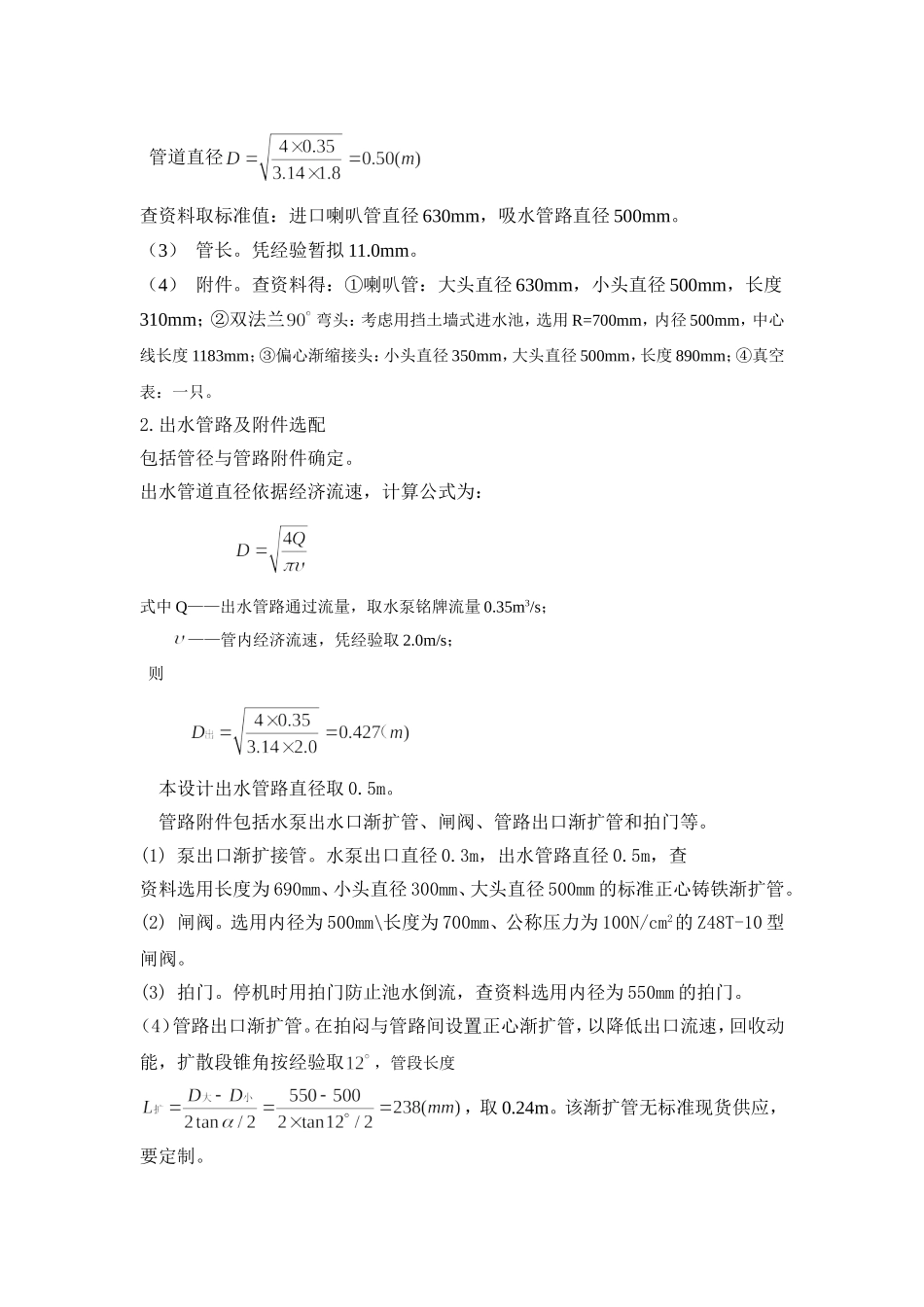

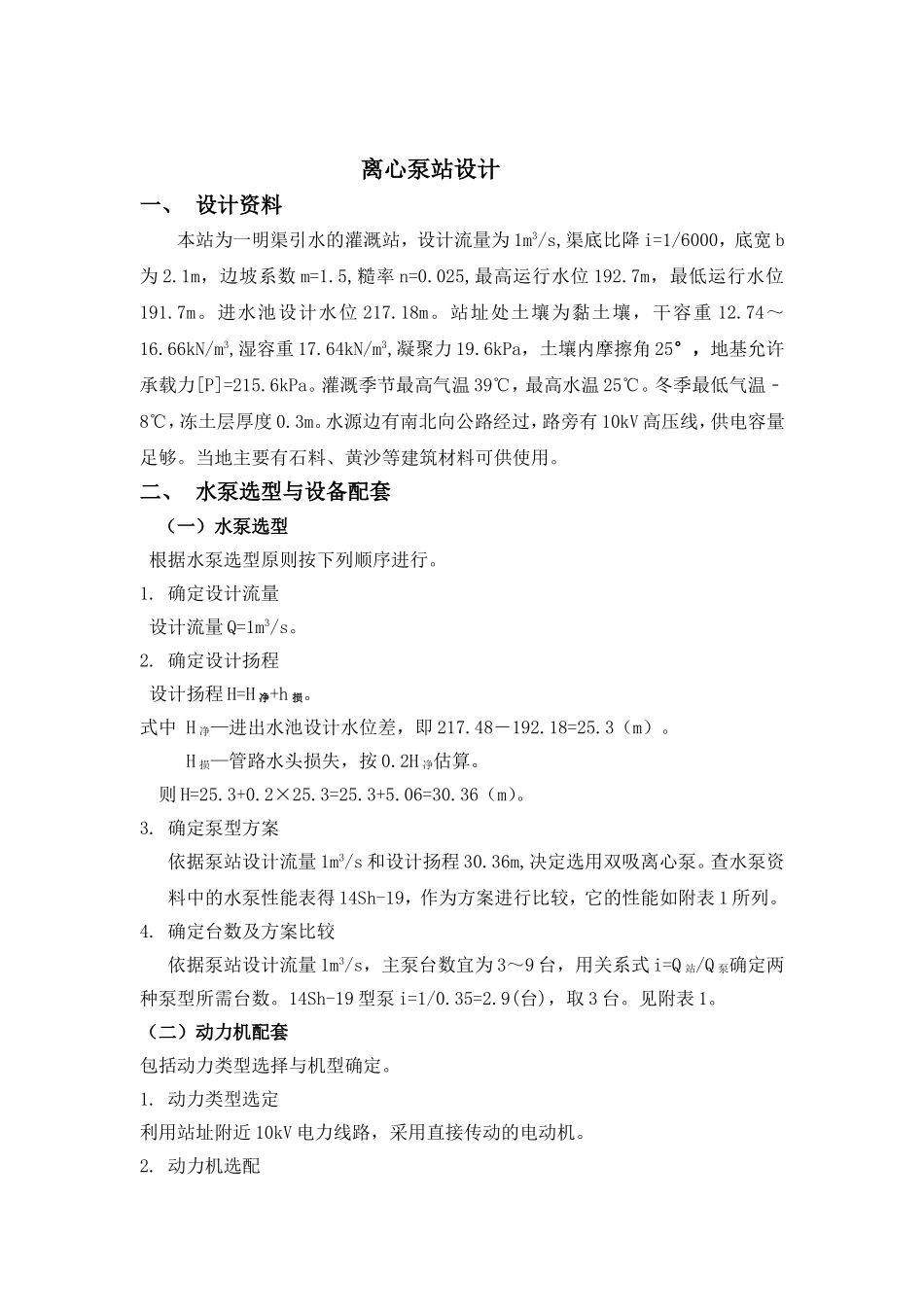

离心泵站设计一、设计资料本站为一明渠引水的灌溉站，设计流量为1m3/s,渠底比降i=1/6000，底宽b为2.1m，边坡系数m=1.5,糙率n=0.025,最高运行水位192.7m，最低运行水位191.7m。进水池设计水位217.18m。站址处土壤为黏土壤，干容重12.74～16.66kN/m3,湿容重17.64kN/m3,凝聚力19.6kPa，土壤内摩擦角25°，地基允许承载力[P]=215.6kPa。灌溉季节最高气温39℃，最高水温25℃。冬季最低气温﹣8℃，冻土层厚度0.3m。水源边有南北向公路经过，路旁有10kV高压线，供电容量足够。当地主要有石料、黄沙等建筑材料可供使用。二、水泵选型与设备配套（一）水泵选型根据水泵选型原则按下列顺序进行。1.确定设计流量设计流量Q=1m3/s。2.确定设计扬程设计扬程H=H净+h损。式中H净—进出水池设计水位差，即217.48－192.18=25.3（m）。H损—管路水头损失，按0.2H净估算。则H=25.3+0.2×25.3=25.3+5.06=30.36（m）。3.确定泵型方案依据泵站设计流量1m3/s和设计扬程30.36m,决定选用双吸离心泵。查水泵资料中的水泵性能表得14Sh-19，作为方案进行比较，它的性能如附表1所列。4.确定台数及方案比较依据泵站设计流量1m3/s，主泵台数宜为3～9台，用关系式i=Q站/Q泵确定两种泵型所需台数。14Sh-19型泵i=1/0.35=2.9(台)，取3台。见附表1。（二）动力机配套包括动力类型选择与机型确定。1.动力类型选定利用站址附近10kV电力线路，采用直接传动的电动机。2.动力机选配由水泵厂成套供应或根据水泵额定转速为1450r/min和配套功率125kV查电机资料选择，采用JS-116-4型防护式双鼠笼型异步电动机5台，其技术性能如附表2所列。附表1泵型方案性能型号流量Q（L/s）扬程H（m）转速n（r/min）功率效率（%）允许吸上真空高度Has(m)重量（kg）轴功率P（Kw）电机功率（kW）14Sh-19270350400322622145099.71021051258588823.5898附表2JS-116-4型电机性能额定功率（kW）额定电压（V）额定时重量（kg）转速（r/min）电流（A）效率（%）功率因数cos155380147028592.00.896.31.62.01090（三）管路配套包括吸、出水管路的管材、管径及附件选配等内容。1.吸水管路及附件选配（1）管材。铸铁耐久性好，又有一定强度，拟选用法兰式铸铁管。（2）管径。依据经济流速确定。式中Q——管路中通过的流量，本设计采用水泵铭牌流量0.35m3/s；——管内控制流速，凭经验，进口喇叭管处取1.2m/s，管道内取1.8m/s。则进口喇叭管直径管道直径查资料取标准值：进口喇叭管直径630mm，吸水管路直径500mm。（3）管长。凭经验暂拟11.0mm。（4）附件。查资料得：①喇叭管：大头直径630mm，小头直径500mm，长度310mm；②双法兰弯头：考虑用挡土墙式进水池，选用R=700mm，内径500mm，中心线长度1183mm；③偏心渐缩接头：小头直径350mm，大头直径500mm，长度890mm；④真空表：一只。2.出水管路及附件选配包括管径与管路附件确定。出水管道直径依据经济流速，计算公式为：式中Q——出水管路通过流量，取水泵铭牌流量0.35m3/s；——管内经济流速，凭经验取2.0m/s；则本设计出水管路直径取0.5m。管路附件包括水泵出水口渐扩管、闸阀、管路出口渐扩管和拍门等。(1)泵出口渐扩接管。水泵出口直径0.3m，出水管路直径0.5m，查资料选用长度为690mm、小头直径300mm、大头直径500mm的标准正心铸铁渐扩管。(2)闸阀。选用内径为500mm\长度为700mm、公称压力为100N/cm2的Z48T-10型闸阀。(3)拍门。停机时用拍门防止池水倒流，查资料选用内径为550mm的拍门。（4）管路出口渐扩管。在拍闷与管路间设置正心渐扩管，以降低出口流速，回收动能，扩散段锥角按经验取，管段长度，取0.24m。该渐扩管无标准现货供应，要定制。（5）压力表。一只。（四）水泵安装高程确定吸水管路水头损失按沿程水头损失和局部水头损失分别计算后相加而得。1.沿程水头损失式中——管道的糙率，查资料铸铁为0.013；L——管道长度11.0m则2.局部水头损失式中——管路局部阻力系数，查资料得，；——局部阻力处管径，查资料得则3.水泵安装高度式中——修正后的允许吸上真空高度，本设计工作水温与水面大气压均超过标准值。用公式——水泵允许吸上真空高度3.5m；——水泵安装出水面大气压，本设计海拔200mm...
