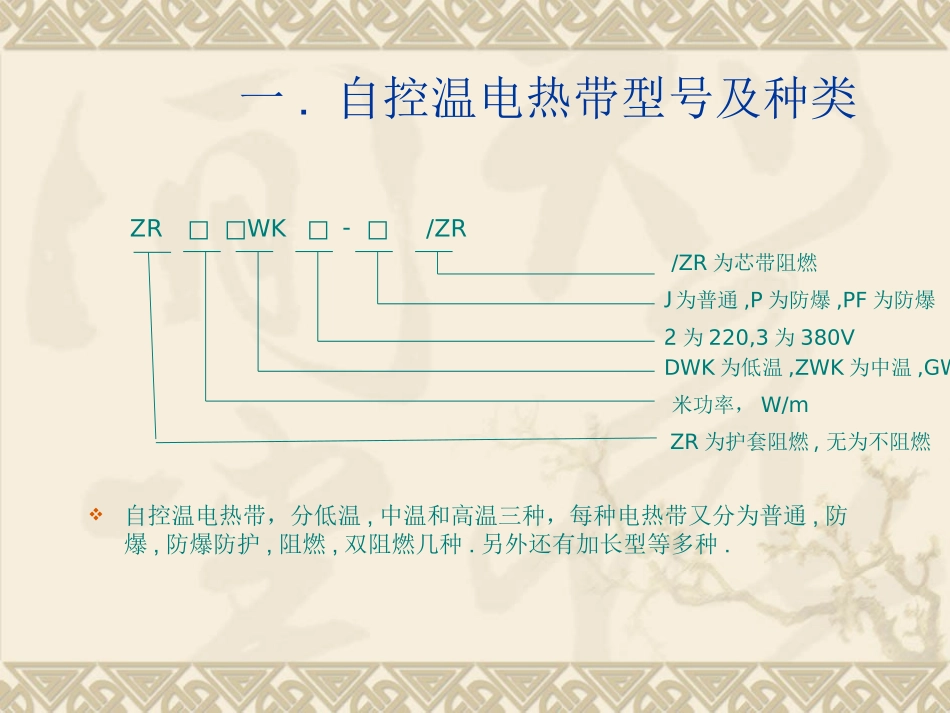

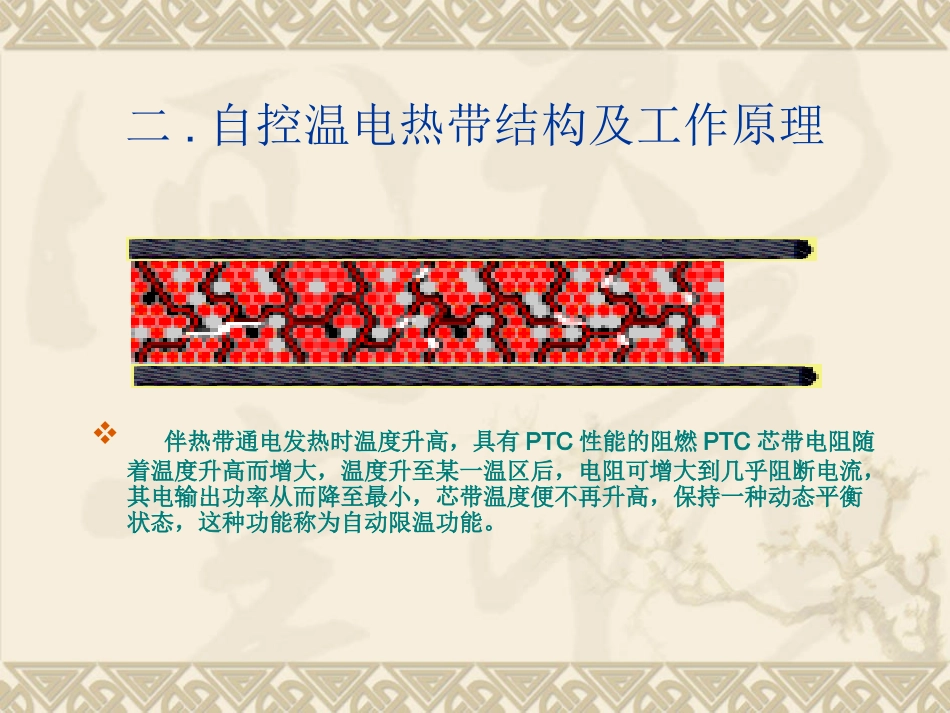

看完以下文字，希望您能对电热带有所了解，对您选型有所帮助。自控温电热带一.自控温电热带型号及种类自控温电热带，分低温,中温和高温三种，每种电热带又分为普通,防爆,防爆防护,阻燃,双阻燃几种.另外还有加长型等多种.□□WK-□/ZR为芯带阻燃J为普通,P为防爆,PF为防爆2为220,3为380VDWK为低温,ZWK为中温,GWK为高温米功率，W/m□/ZRZRZR为护套阻燃,无为不阻燃二.自控温电热带结构及工作原理伴热带通电发热时温度升高，具有PTC性能的阻燃PTC芯带电阻随着温度升高而增大，温度升至某一温区后，电阻可增大到几乎阻断电流，其电输出功率从而降至最小，芯带温度便不再升高，保持一种动态平衡状态，这种功能称为自动限温功能。伴热带输出功率能随温度升高而自动调节，即伴热体系温度达到要求后，电缆的输出功率会自动调小；若伴热体系局部温度变低了，电缆会自动增大输出功率。这种自动补偿式伴热方式能使被伴热体系稳定在适宜的工作温区内，并有一定的控温和节能效果。电缆的输出功率除了随温度变化自动调控外，还受控于实际的传热过程。输出功率会随着温度的升高而降低三.自控温电热带参数表序号参数DWK3-PFZWK3-PFGWK3-PF1最高维持温度()℃60801002最高承受温度()℃1051351553额定功率(W/m)10~3035~5545~604额定电压(V)3803803805常态绝缘电阻MΩ/100m≥20≥20≥206介电强度V/min2500250025007母线材质镀锡软圆铜绞线镀锡软圆铜绞线镀锡软圆铜绞线8缘层材料改良型聚烯烃改良型聚烯烃氟塑料，F469发热材料PTCPTCPTC10外护套层材料氟塑料，F46氟塑料，F46氟塑料，F4611屏蔽层材料镀锡铜编织网镀锡铜编织网镀锡铜编织网12编织密度》80%》80%》80%13材料护套氟塑料，F46氟塑料，F46氟塑料，F4614最高表面温度()℃8010515515最低施工温度()℃-35-40-5016弯曲半径》宽度的6倍》宽度的6倍》宽度的6倍17效率≥60≥60≥6018电热带直径12（mm)13（mm)14（mm)19电热带厚度2（mm)2（mm)2（mm)20线芯直径1.5mm21.5mm21.5mm221适应环境石油、化工、电力、消防等石油、化工、电力等石油、化工、电力等23使用寿命5~10年5~10年5~10年24质量保证1年1年1年25服务保证终身保修终身保修终身保修四自控温电热带的特点与恒功率电热带相比,自控温电热带存在以下特点:1.存在启动电流,功率随着温度的升高而变低.2.最大使用长度短,最长单向使用长度可达100米,双向使用可达180米.3.存在衰减.4.特别适应在中短型管道和小型罐体,阀门.5.此种电热带使用时,控制简单,一般不需要温控.6.该电热带在安装时,可以重叠交叉使用.7.此种电热带不存在最低使用长度.可以任意截断.8.不能与蒸汽伴热混合使用.9.由于PTC材料的运行(国产技术有限),最高可耐温155度.六、自控温电热带安装说明（一）设计图施工前应有一份完整的设计图，图中应包括以下各项资料：线路编号，供电点用方格表示。每米管道长度所需电热带长度（单位：米）即缠绕系数。伴热系统配套材料附件清单。设计考虑参数和所采用保温材料规格。（二）施工前准备工作（A）管道及罐体系统管道及罐体系统与配备都已施工完毕。防锈防腐涂层已干透。管道及罐体系统施工规范与设计图中所示一致。锉去所有毛刺和利角。（B）电热带和配件电热带表面有否损破。电热带的绝缘性能良好（用1000VDC摇表测试时绝缘电阻每100米为≥20MΩ）。电热带与所有配件的型号与设计要求一致。（三）具体施工方法单根电热带施工法用压敏胶带每隔约50cm处将电热带固定于管道上。平敷时尽可能将电热带附在管道的下45度侧方。在线路的第一供电点和尾端名预留100cm长的电热带。按设计的缠绕系数布线（系数为整数应平敷以利减少接点）。所有散热体（如支架、阀门、法兰等）应按设计要求预留所需电热带长度，将其缠绕于散热主体上并固定。下列各点应注意：※散热体应有设计所需电热带的长度。※自控温电伴热带可以互相重叠或交叉使用。※缠绕方法应尽可能使散热体必要时随时可拆除进行维修或更换而不损坏电热带或影响其它线路。※在使用二通或三通配件处，电热带各端应预留100cm长度。螺旋缠线如缠绕系数为1.5，即4m管道需要布6m的电热带，施工...
