第四节 形位公差与尺寸公差的相关性要求VIP免费

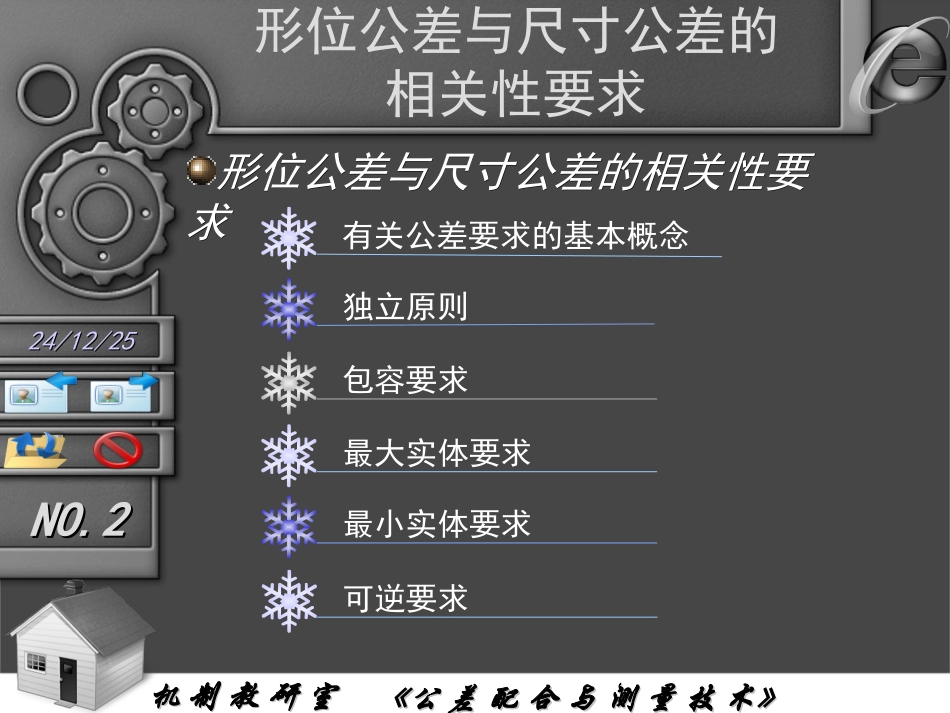

24/12/2524/12/25NO.NO.11形位公差与尺寸公差的相关性要求机制教研室机制教研室《《公差配合与测量技术公差配合与测量技术》》24/12/2524/12/25NO.NO.22形位公差与尺寸公差的相关性要求机制教研室机制教研室《《公差配合与测量技术公差配合与测量技术》》有关公差要求的基本概念独立原则包容要求最大实体要求最小实体要求形位公差与尺寸公差的相关性要形位公差与尺寸公差的相关性要求求可逆要求24/12/2524/12/25NO.NO.33形位公差与尺寸公差的相关性要求机制教研室机制教研室《《公差配合与测量技术公差配合与测量技术》》作用尺寸和关联作用尺寸理想边界有关公差要求的基本概念有关公差要求的基本概念最大、最小实体状态和最大、最小实体实效状态24/12/2524/12/25NO.NO.44形位公差与尺寸公差的相关性要求机制教研室机制教研室《《公差配合与测量技术公差配合与测量技术》》有关公差要求的基本概念有关公差要求的基本概念任何零件加工后，所产生的尺寸、形状和位置误差都会综合地影响零件的功能。如图示……图4－89实际尺寸与形状误差的综合作用24/12/2524/12/25NO.NO.55形位公差与尺寸公差的相关性要求机制教研室机制教研室《《公差配合与测量技术公差配合与测量技术》》作用尺寸单一要素作用尺寸关联要素作用尺寸体外作用尺寸体内作用尺寸体外作用尺寸体内作用尺寸有关公差要求的基本概念有关公差要求的基本概念24/12/2524/12/25NO.NO.66形位公差与尺寸公差的相关性要求机制教研室机制教研室《《公差配合与测量技术公差配合与测量技术》》体内作用尺寸在被测要素给定长度上，与实际内表面体内相接的最小理想面或与实际外表面体内相接的最大理想面的直径或宽度。体外作用尺寸在被测要素的给定长度上，与实际内表面体外相接的最大理想面或与实际外表面相接的最小理想面的直径或宽度。.单一要素作用尺寸有关公差要求的基本概念有关公差要求的基本概念24/12/2524/12/25NO.NO.77形位公差与尺寸公差的相关性要求机制教研室机制教研室《《公差配合与测量技术公差配合与测量技术》》体内作用尺寸在结合面的全长上，与有位置要求的实际内表面体内相接的最小理想面或与实际外表面体内相接的最大理想面的直径或宽度体外作用尺寸在结合面的全长上，与有位置要求的实际要素外接的最小理想孔（对轴）或内接的最大理想轴（对孔）的尺寸.关联要素作用尺寸有关公差要求的基本概念有关公差要求的基本概念24/12/2524/12/25NO.NO.88形位公差与尺寸公差的相关性要求机制教研室机制教研室《《公差配合与测量技术公差配合与测量技术》》有关公差要求的基本概念有关公差要求的基本概念最大、最小实体状态最大、最小实体实效状态最大、最小实体状态实体实效状态最大实体状态最小实体状态最大实体实效状态最小实体实效状态单一要素关联要素内表面外表面孔或内表面轴或外表面孔或内表面轴或外表面24/12/2524/12/25NO.NO.99形位公差与尺寸公差的相关性要求机制教研室机制教研室《《公差配合与测量技术公差配合与测量技术》》有关公差要求的基本概念有关公差要求的基本概念最大实体状态MMC最大实体尺寸DM与dM最小实体状态LMC最小实体尺寸DL与dL24/12/2524/12/25NO.NO.1010形位公差与尺寸公差的相关性要求机制教研室机制教研室《《公差配合与测量技术公差配合与测量技术》》有关公差要求的基本概念有关公差要求的基本概念最大实体实效状态最大实体实效状态：是指孔、轴的实际尺寸正好等于最大实体尺寸，且产生的形位误差也正好等于图样上规定的形位公差值时的状态。最大实体实效状态：MMVC最大实体实效尺寸：DMV与dMV孔或内表面：DMV=DM-带的形状（位置）公差轴或外表面：dMV=dM+带的形状（位置）公差MM对于单一要素和关联要素：24/12/2524/12/25NO.NO.1111形位公差与尺寸公差的相关性要求机制教研室机制教研室《《公差配合与测量技术公差配合与测量技术》》有关公差要求的基本概念有关公差要求的基本概念最小实体实效状态：最小实体实效状态：在给定长度上，实际要素处于最小实体状态，且其中心要素的形状或位置误差等于给出公差值时的综合极限状态。最小实体实效状态：LMVC最小实体实效尺寸：DLV与dLV孔或内表...
