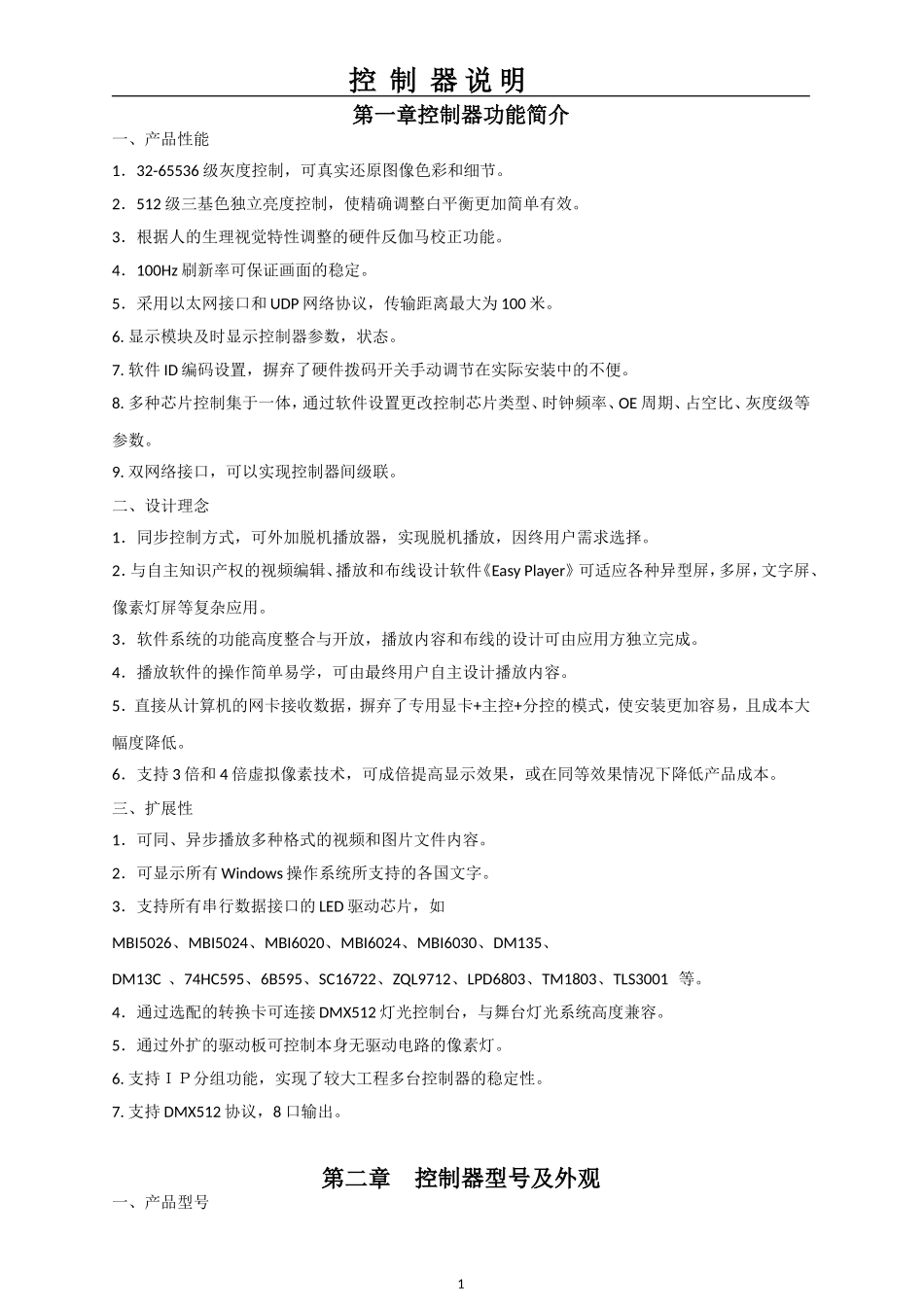

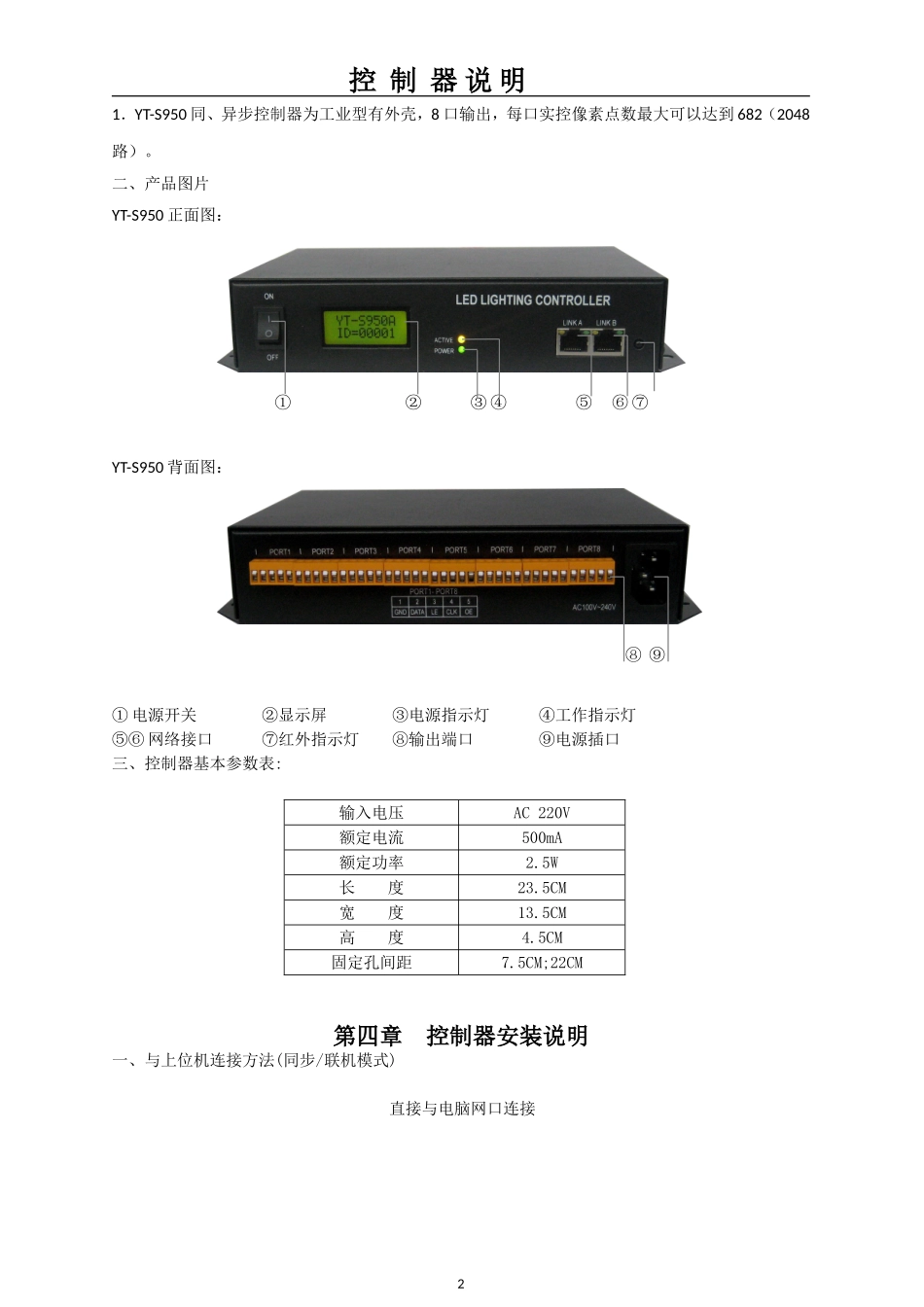

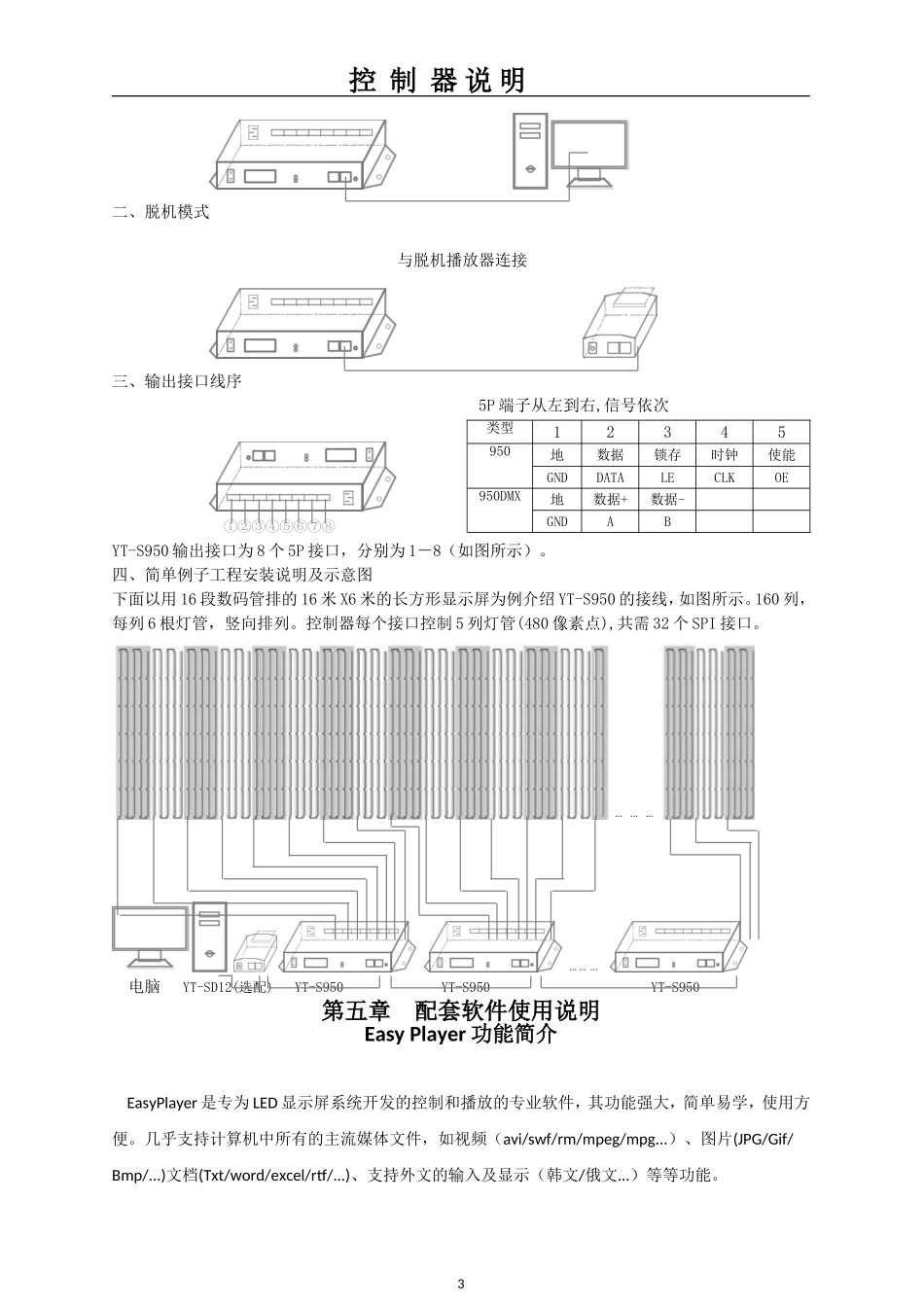

控制器说明第一章控制器功能简介一、产品性能1.32-65536级灰度控制,可真实还原图像色彩和细节。2.512级三基色独立亮度控制,使精确调整白平衡更加简单有效。3.根据人的生理视觉特性调整的硬件反伽马校正功能。4.100Hz刷新率可保证画面的稳定。5.采用以太网接口和UDP网络协议,传输距离最大为100米。6.显示模块及时显示控制器参数,状态。7.软件ID编码设置,摒弃了硬件拨码开关手动调节在实际安装中的不便。8.多种芯片控制集于一体,通过软件设置更改控制芯片类型、时钟频率、OE周期、占空比、灰度级等参数。9.双网络接口,可以实现控制器间级联。二、设计理念1.同步控制方式,可外加脱机播放器,实现脱机播放,因终用户需求选择。2.与自主知识产权的视频编辑、播放和布线设计软件《EasyPlayer》可适应各种异型屏,多屏,文字屏、像素灯屏等复杂应用。3.软件系统的功能高度整合与开放,播放内容和布线的设计可由应用方独立完成。4.播放软件的操作简单易学,可由最终用户自主设计播放内容。5.直接从计算机的网卡接收数据,摒弃了专用显卡+主控+分控的模式,使安装更加容易,且成本大幅度降低。6.支持3倍和4倍虚拟像素技术,可成倍提高显示效果,或在同等效果情况下降低产品成本。三、扩展性1.可同、异步播放多种格式的视频和图片文件内容。2.可显示所有Windows操作系统所支持的各国文字。3.支持所有串行数据接口的LED驱动芯片,如MBI5026、MBI5024、MBI6020、MBI6024、MBI6030、DM135、DM13C、74HC595、6B595、SC16722、ZQL9712、LPD6803、TM1803、TLS3001等。4.通过选配的转换卡可连接DMX512灯光控制台,与舞台灯光系统高度兼容。5.通过外扩的驱动板可控制本身无驱动电路的像素灯。6.支持IP分组功能,实现了较大工程多台控制器的稳定性。7.支持DMX512协议,8口输出。第二章控制器型号及外观一、产品型号1控制器说明1.YT-S950同、异步控制器为工业型有外壳,8口输出,每口实控像素点数最大可以达到682(2048路)。二、产品图片YT-S950正面图:①②③④⑤⑥⑦YT-S950背面图:⑧⑨①电源开关②显示屏③电源指示灯④工作指示灯⑤⑥网络接口⑦红外指示灯⑧输出端口⑨电源插口三、控制器基本参数表:输入电压AC220V额定电流500mA额定功率2.5W长度23.5CM宽度13.5CM高度4.5CM固定孔间距7.5CM;22CM第四章控制器安装说明一、与上位机连接方法(同步/联机模式)直接与电脑网口连接2控制器说明二、脱机模式与脱机播放器连接三、输出接口线序5P端子从左到右,信号依次①②③④⑤⑥⑦⑧YT-S950输出接口为8个5P接口,分别为1-8(如图所示)。四、简单例子工程安装说明及示意图下面以用16段数码管排的16米X6米的长方形显示屏为例介绍YT-S950的接线,如图所示。160列,每列6根灯管,竖向排列。控制器每个接口控制5列灯管(480像素点),共需32个SPI接口。………………电脑YT-SD12(选配)YT-S950YT-S950YT-S950第五章配套软件使用说明EasyPlayer功能简介EasyPlayer是专为LED显示屏系统开发的控制和播放的专业软件,其功能强大,简单易学,使用方便。几乎支持计算机中所有的主流媒体文件,如视频(avi/swf/rm/mpeg/mpg...)、图片(JPG/Gif/Bmp/...)文档(Txt/word/excel/rtf/...)、支持外文的输入及显示(韩文/俄文...)等等功能。类型12345950地数据锁存时钟使能GNDDATALECLKOE950DMX地数据+数据-GNDAB3控制器说明可以在普通的计算机上实现流畅的播放控件。以太网的基础上实现同一台电脑控制多个显示屏。多个播放窗的编辑,在同一台电脑上,为您节省资源。更好的支持外部视频、音频的输入。运行环境操作系统Windows2000/WindowsXP硬件配置基本配置:CPU:赛扬2.4G或者更高。内存:1G或更高.显示卡:32M显存以上.推荐配置:CPU:酷睿2双核或者更高。内存:1G或更高.显示卡:PCI-E,64M显存以上.一、软件的安装与卸载安装:您可以从互联网,或者光盘获得EasyPlayer软件安装包,其安装过程非常简单,4控制器说明双击运行软件安装包.按照屏幕提示,根据软件安装向导,很快便可以顺利安装完成。EasyPlay软件安装成功后,在Windows的开始菜单中,程序里将出现“EasyPlayer”程序组,然后进入该程序组下的...
