西子OTIS安装资料―新梯终检指导VIP免费

西子OTIS安装资料―新梯终检指导_第1页
1/51
西子OTIS安装资料―新梯终检指导_第2页
2/51
西子OTIS安装资料―新梯终检指导_第3页
3/51

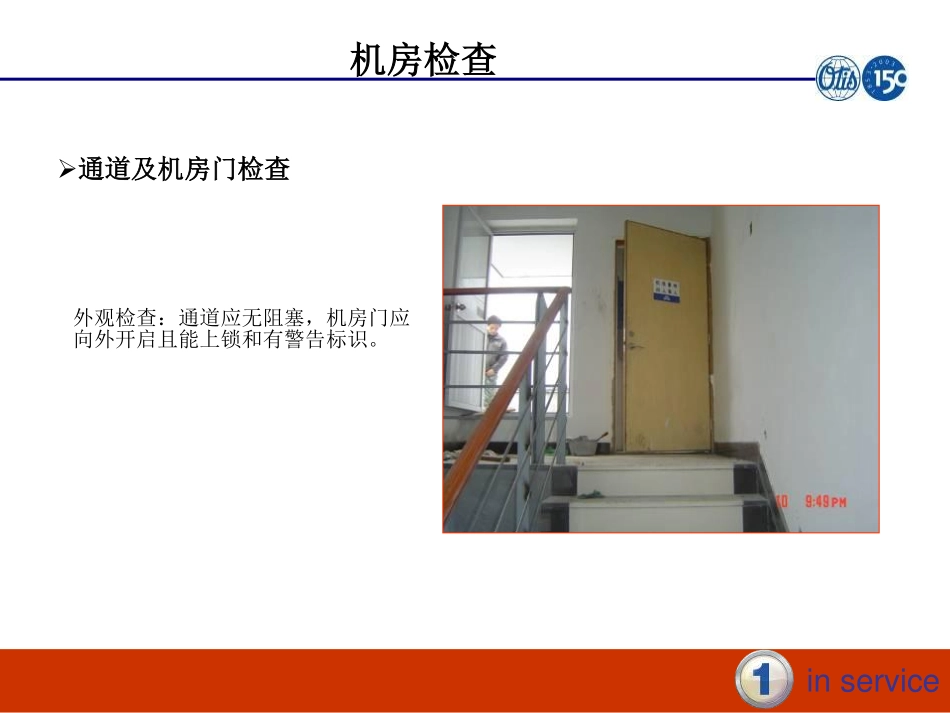

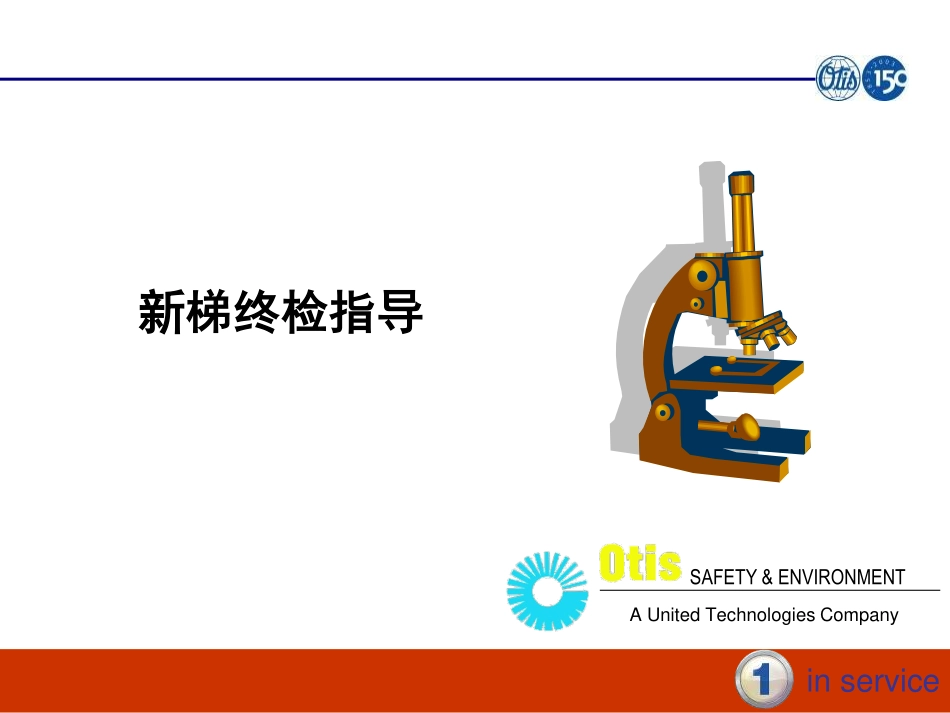

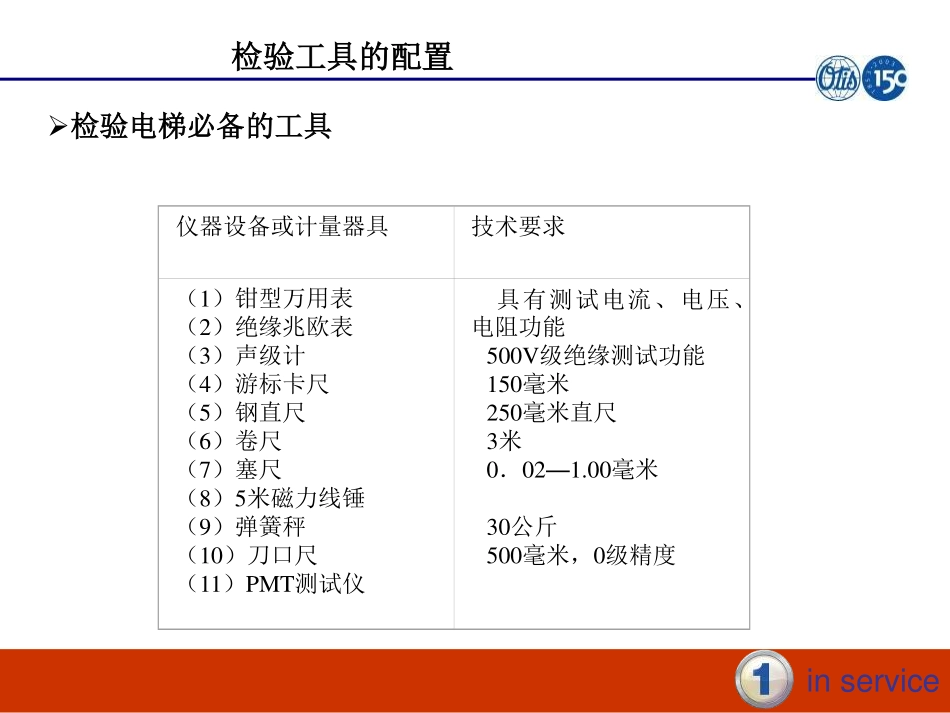

inservice新梯终检指导SAFETY&ENVIRONMENTAUnitedTechnologiesCompanyinservice仪器设备或计量器具技术要求(1)钳型万用表(2)绝缘兆欧表(3)声级计(4)游标卡尺(5)钢直尺(6)卷尺(7)塞尺(8)5米磁力线锤(9)弹簧秤(10)刀口尺(11)PMT测试仪具有测试电流、电压、电阻功能500V级绝缘测试功能150毫米250毫米直尺3米0.02—1.00毫米30公斤500毫米,0级精度检验工具的配置检验电梯必备的工具inservice机房检查通道及机房门检查外观检查:通道应无阻塞,机房门应向外开启且能上锁和有警告标识。inservice配电箱检查外观检查必要时用卷尺:(注意三眼插座线必须用万用表验证符合左零右火原则)应张贴相应的警告标记且能上锁轿厢照明、井道照明等都应有标识机房电源总开关应安装在机房入口处,且应便于切断,开关手柄中心距地面高1300~1400mm。inservice走地线槽检查外观检查(注意应打开线槽盖板检查)走地线槽应符合走线标准:线槽拐角处不允许锯直口,(应以45º倾角锯口拼接且拼接处需按要求焊接)在线槽拐角或不平滑的连接处需加橡胶垫,线槽连接处要跨越接地,接地线必须使用截面积10mm2以上的黄绿双色绝缘线,并有明显的接地标记。线槽内导线总面积应不大于槽净面积60%,槽内动力线与控制线须用分隔板在整个线槽始终隔开,编码器线和液压梯反馈线必须穿蛇皮管直至到控制屏接线处,蛇皮管要求一端接地,同时编码器线和液压梯反馈线不能有中间过渡接头。线槽敷设整齐牢固,线槽安装水平度、垂直度不大于2/1000mm。机房走地线槽盖板应固定可靠,并张贴防拌警告标记。inservice二层机房的护栏和急停开关检查外观检查:护栏应符合WWJSSS标准,二层机房急停开关应安装在工作面朝机器运动部分(曳引轮)并便于维修时切断开关的位置处。机房卫生检查外观检查:机房应干净无杂物inservice主机检查(以下检查都应在切断电源下进行)用磁力线锤沿曳引轮边缘垂下,用塞尺测量锤线与轮子之间的间隙,用同样的方法测量导向轮垂直度。曳引轮垂直度检查inservice曳引轮与导向轮平行度检查用线锤线贴着两个轮子边缘测量平行度,即确认导向轮和曳引轮是否处于同一平面。inservice用塞尺测量抱闸两边间隙应均匀且不大于0.7mm注意:制动时闸瓦与制动轮应有效贴合(大于70%)制动器检查轴销应清洗并涂黄油inservice主机油位与动力线端头检查油位应在油标尺两刻度之间主机线端头加铜接头且用锡焊浇注或用压线钳压线inservice隔振橡胶和主机工字钢检查检查隔振橡胶号码是否安装正确,也可通过按隔振橡胶软硬来判断。用水平尺测量工字钢水平度应不大于1/1000inservice其它(外观检查)修理用曳引机吊钩应设置在主机的正上方,吊钩涂黄色并用红漆标明最高负重,手写无效,一梯一钩。盘车手轮和松闸板手应固定可靠,操作说明书应贴在显眼处.inservice所有机房内运动或运转的设备,均需加安全护罩符合WWJSSS标准并固定可靠.所有绳头弹簧的升缩量应一致,杆尾有双螺母及开口销,开口销成蝴蝶状。同一端缆杆头高度偏差不能大于30mm.inservice控制柜检查控制屏内明显处张贴轿门门锁、厅门门锁、各安全回路、极限、限位等短接线号表,短接线号表必须由本梯调试员签字确认,并张贴控制屏插件线号表目测各继电器、接触器是否动作正确并标明名称,打开接触器罩壳检查各触点应没有烧蚀情况,检查相位继电器是否起作用inservice新装电梯控制柜的各接线端需要检查紧固。控制柜电缆接线端布线整齐,插件牢固可靠。inservice特别应注意:用万用表确认变压器实际输出值和铭牌标识值的偏差在7%以内,以免引起今后烧板子等不必要的麻烦。用兆欧表分别测量动力线、安全回路线和控制线绝缘电阻。使动力线、安全回路线绝缘电阻大于等于0.5兆欧,控制线绝缘电阻大于等于0.25兆欧。在机房内做轿顶、机房的检修转换试验,确认轿顶是否优先。现场注意要对AC36V、AC220V照明、AC100或DC110V安全门锁电压作最大阻值时的短路试验,其中对AC36V,AC220V照明电压,要分别在底坑和轿顶做短路试验)所有屏蔽层应一端接地,随行电缆、装置、PLC、004、外部开关设备等接地线,应集中接在控制...
