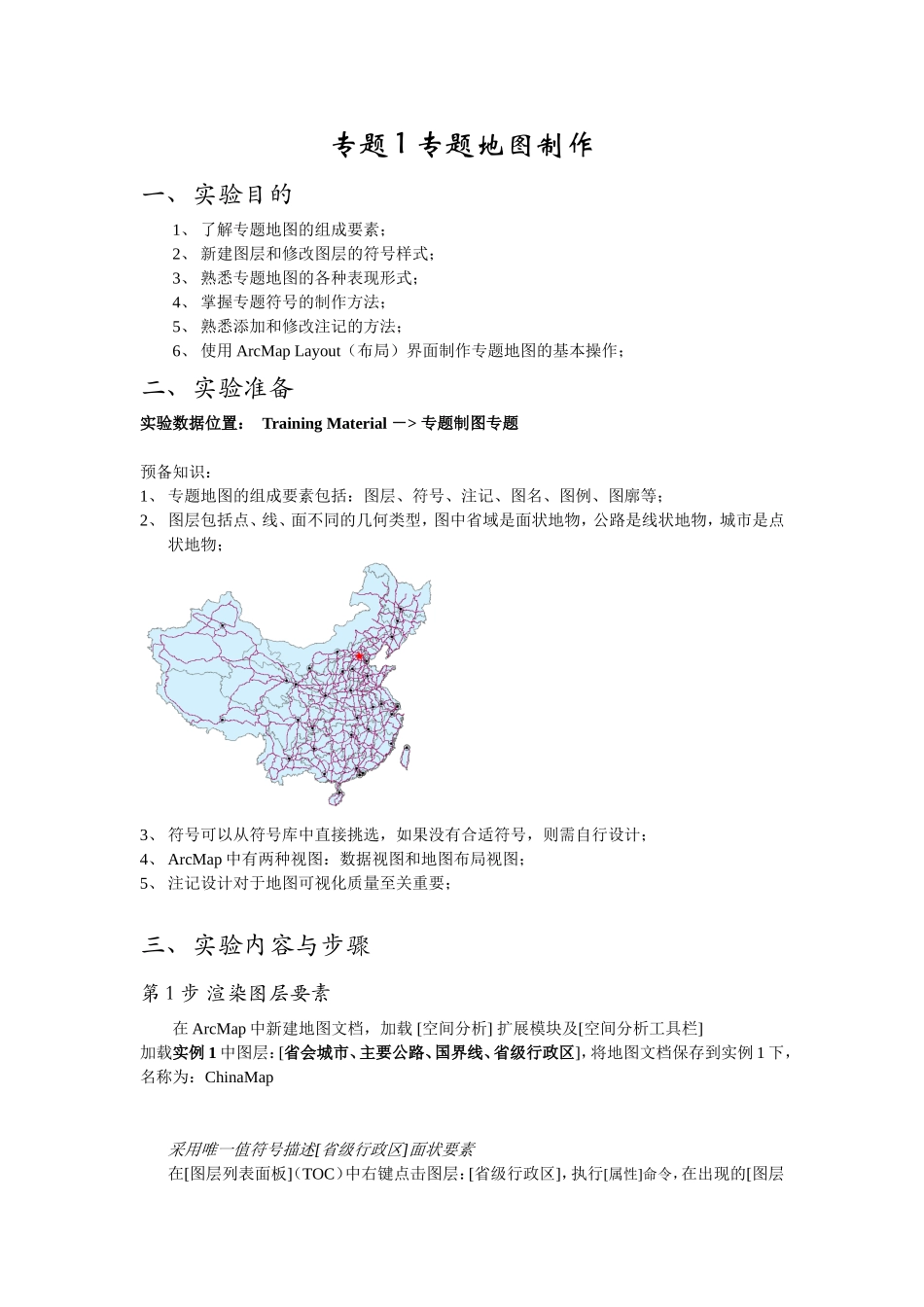

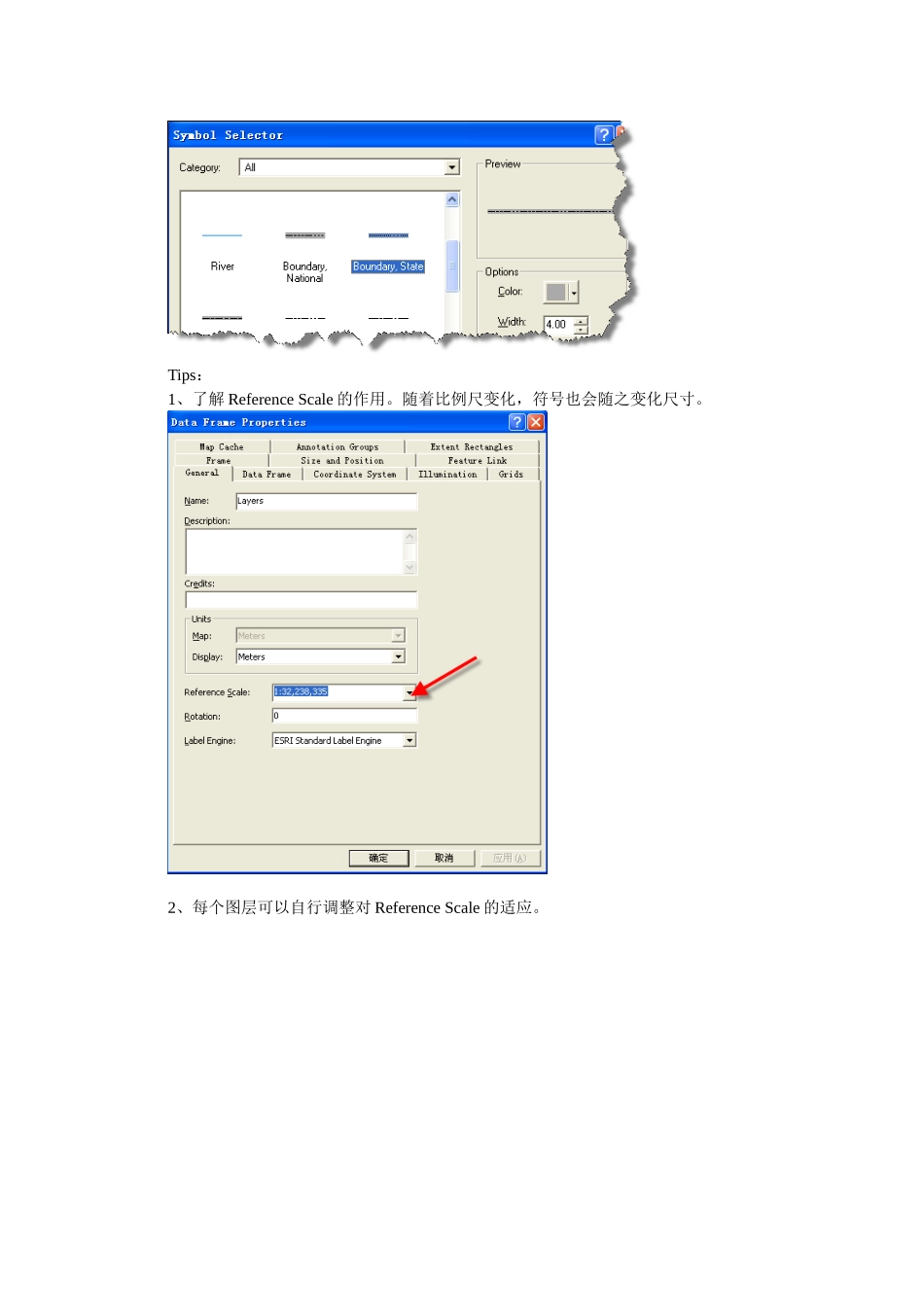

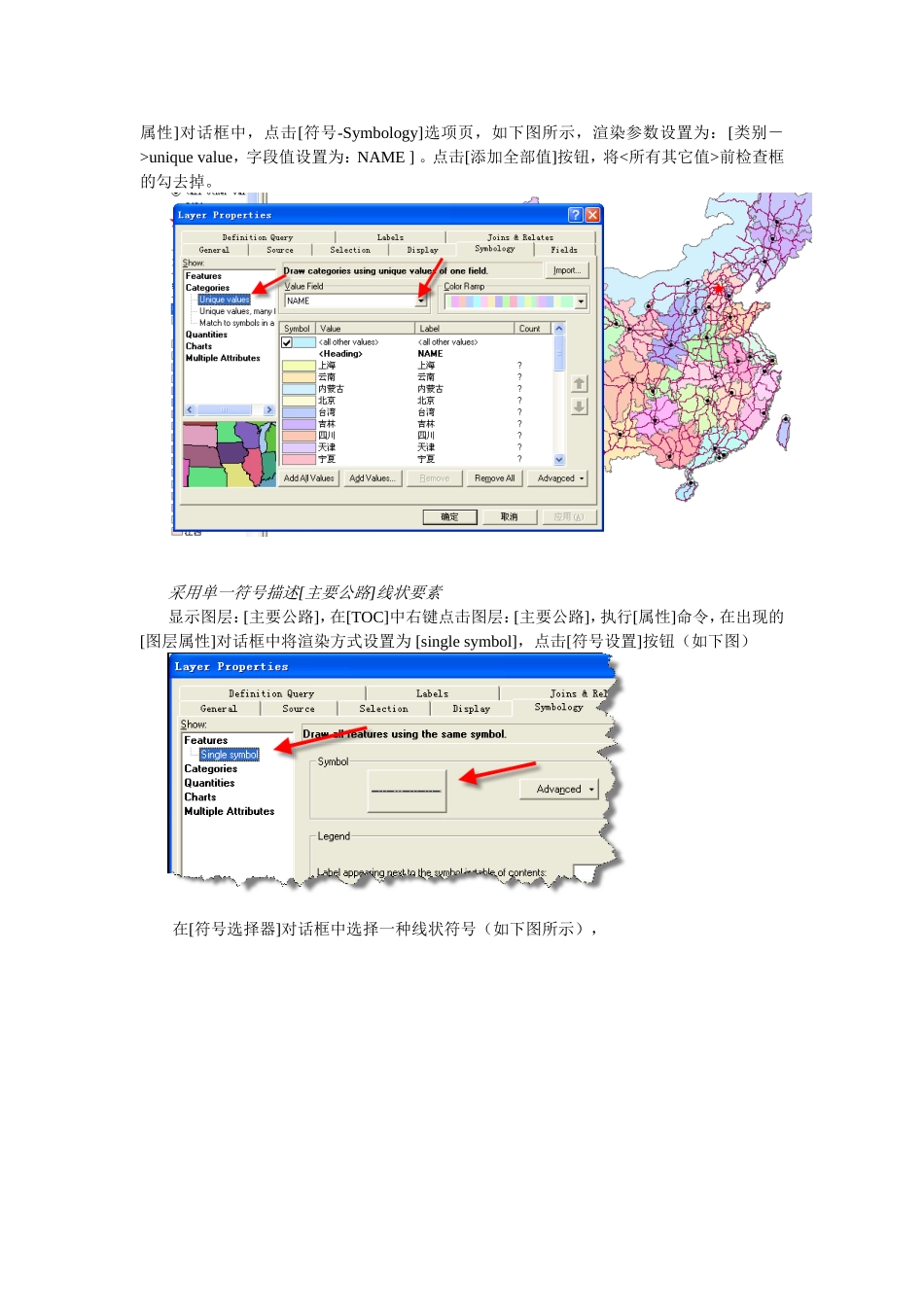

专题1专题地图制作一、实验目的1、了解专题地图的组成要素；2、新建图层和修改图层的符号样式；3、熟悉专题地图的各种表现形式；4、掌握专题符号的制作方法；5、熟悉添加和修改注记的方法；6、使用ArcMapLayout（布局）界面制作专题地图的基本操作；二、实验准备实验数据位置：TrainingMaterial－>专题制图专题预备知识：1、专题地图的组成要素包括：图层、符号、注记、图名、图例、图廓等；2、图层包括点、线、面不同的几何类型，图中省域是面状地物，公路是线状地物，城市是点状地物；3、符号可以从符号库中直接挑选，如果没有合适符号，则需自行设计；4、ArcMap中有两种视图：数据视图和地图布局视图；5、注记设计对于地图可视化质量至关重要；三、实验内容与步骤第1步渲染图层要素在ArcMap中新建地图文档，加载[空间分析]扩展模块及[空间分析工具栏]加载实例1中图层：[省会城市、主要公路、国界线、省级行政区]，将地图文档保存到实例1下，名称为：ChinaMap采用唯一值符号描述[省级行政区]面状要素在[图层列表面板]（TOC）中右键点击图层：[省级行政区]，执行[属性]命令，在出现的[图层属性]对话框中，点击[符号-Symbology]选项页，如下图所示，渲染参数设置为：[类别－>uniquevalue，字段值设置为：NAME]。点击[添加全部值]按钮，将<所有其它值>前检查框的勾去掉。采用单一符号描述[主要公路]线状要素显示图层：[主要公路]，在[TOC]中右键点击图层：[主要公路]，执行[属性]命令，在出现的[图层属性]对话框中将渲染方式设置为[singlesymbol]，点击[符号设置]按钮（如下图）在[符号选择器]对话框中选择一种线状符号（如下图所示），Tips：1、了解ReferenceScale的作用。随着比例尺变化，符号也会随之变化尺寸。2、每个图层可以自行调整对ReferenceScale的适应。采用唯一值符号描述[省会城市]点状要素省会城市分为北京首都和其他城市两种符号表示，为了区分北京，通过选择[AddValues…]弹出对话框，添加北京；在符号编辑器中对北京的点状符号予以设置，见下图：第2步标注图层要素在TOC中，右键点击图层：[省级行政区]，执行[属性]命令，在出现的[图层属性]对话框中，点击[Labels]选项页，确认标注字段为：[Name],点击[Symbol]按钮。Tips：1、一个图层可以设置多种注记类型；2、可以给选择部分图层中的要素设置一种注记类型。第3步图层渲染方法1、分类渲染在TOC中,右键点击图层[省级行政区],执行[属性]命令,然后在[图层属性]对话框中点击[符号]选项页,将渲染方式设置为:[渐变颜色渲染,字段:Area,分类:5,自然间隔分类法]在上图中,点击[分类]按钮可选择不同的分类方法:参照以上操作过程,对图层[省级行政区]基于字段[Area]运用不同的分类方法(等间隔、分位数、自然间隔、标准差)，比较不同的分类法进行分类的意义。自然间隔分类:等间隔分类渲染：分位数分类渲染：标准差分类渲染：2、点密度渲染参照前面的步骤，对图层：[省级行政区]进行点密度渲染，如下图所示：根据人口字段：POPU计算点密度3、图表渲染参照前面的步骤，对图层：[省级行政区]进行点密度渲染，如下图所示：根据1998GDP、1999GDP、2000GDP属性生成柱状图渲染方式第4步创建地图版面在上一步的基础上进行，将图层[省级行政区]的渲染方式恢复为[唯一值渲染，基于NAME字段]，如下图所示：在ArcMap中，点击按钮切换到布局视图界面。执行菜单命令：[文件]>>[页面和打印设置]，在对话框中设置纸张大小和方向，这里请将纸张方向设置为横向（汉化版的ArcMap翻译有误）设置完成后，可以看到在布局视图界面下，地图版面已变成为横向，且当前数据框已经添加到地图版面中。通过当前数据框中的[大小和位置]选项页可以精确设置[数据框]在地图版面中的位置或大小。（在版面视图界面下，右键点击[数据框]，然后执行[属性]命令，打开如下的窗口）通过[框架]选项页可以在当前数据框周围添加图框，及设置图框的式样：通过标准工具栏上的[放大、缩小、平移]按钮，可以调整地图版面中数据框的显示比例、范围，如下图所示：适当调整使数据只显示西南部分。第5步添加各种元素到地图版面中制图元素--图表在地图版面中可以插入统计图表，可以根...
