com/机械密封主要零件的结构形式1

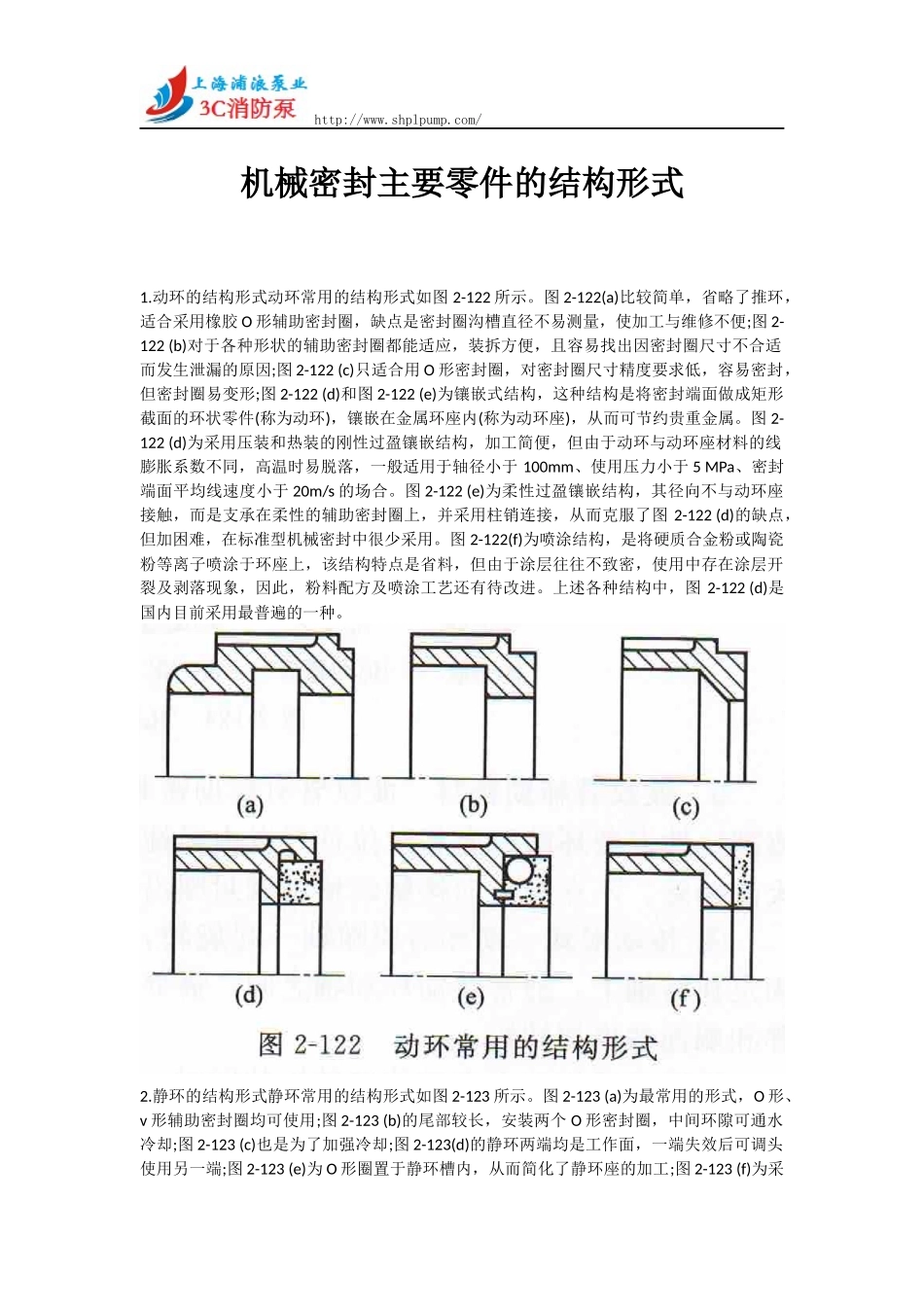

动环的结构形式动环常用的结构形式如图2-122所示
图2-122(a)比较简单,省略了推环,适合采用橡胶O形辅助密封圈,缺点是密封圈沟槽直径不易测量,使加工与维修不便;图2-122(b)对于各种形状的辅助密封圈都能适应,装拆方便,且容易找出因密封圈尺寸不合适而发生泄漏的原因;图2-122(c)只适合用O形密封圈,对密封圈尺寸精度要求低,容易密封,但密封圈易变形;图2-122(d)和图2-122(e)为镶嵌式结构,这种结构是将密封端面做成矩形截面的环状零件(称为动环),镶嵌在金属环座内(称为动环座),从而可节约贵重金属
图2-122(d)为采用压装和热装的刚性过盈镶嵌结构,加工简便,但由于动环与动环座材料的线膨胀系数不同,高温时易脱落,一般适用于轴径小于100mm、使用压力小于5MPa、密封端面平均线速度小于20m/s的场合
图2-122(e)为柔性过盈镶嵌结构,其径向不与动环座接触,而是支承在柔性的辅助密封圈上,并采用柱销连接,从而克服了图2-122(d)的缺点,但加困难,在标准型机械密封中很少采用
图2-122(f)为喷涂结构,是将硬质合金粉或陶瓷粉等离子喷涂于环座上,该结构特点是省料,但由于涂层往往不致密,使用中存在涂层开裂及剥落现象,因此,粉料配方及喷涂工艺还有待改进
上述各种结构中,图2-122(d)是国内目前采用最普遍的一种

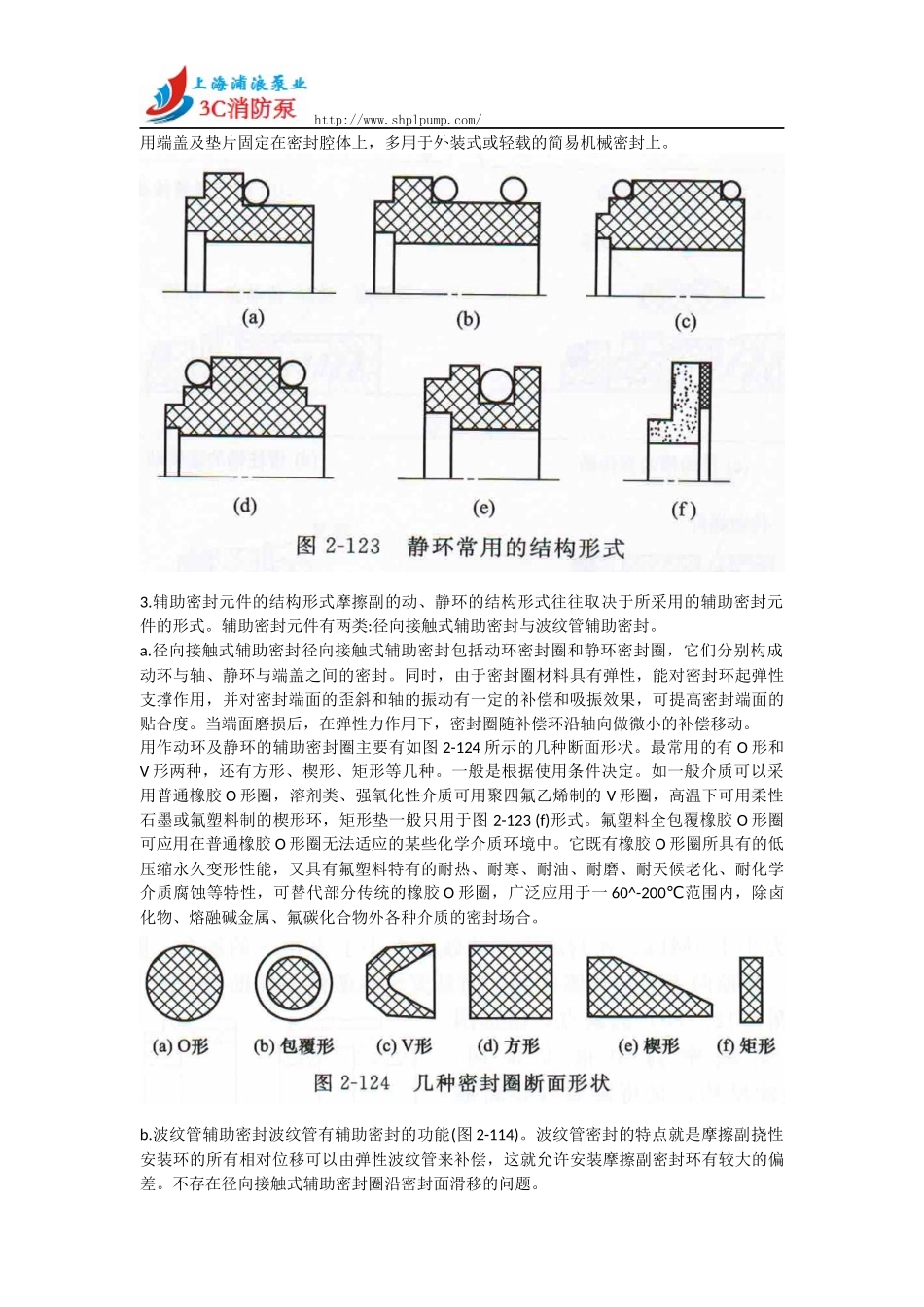

静环的结构形式静环常用的结构形式如图2-123所示
图2-123(a)为最常用的形式,O形、v形辅助密封圈均可使用;图2-123(b)的尾部较长,安装两个O形密封圈,中间环隙可通水冷却;图2-123(c)也是为了加强冷却;图2-123(d)的静环两端均是工作面,一端失效后可调头使用另一端;图2-123(e)为O形圈置于静环槽内,从而简化了静环座的加工;图2-12
