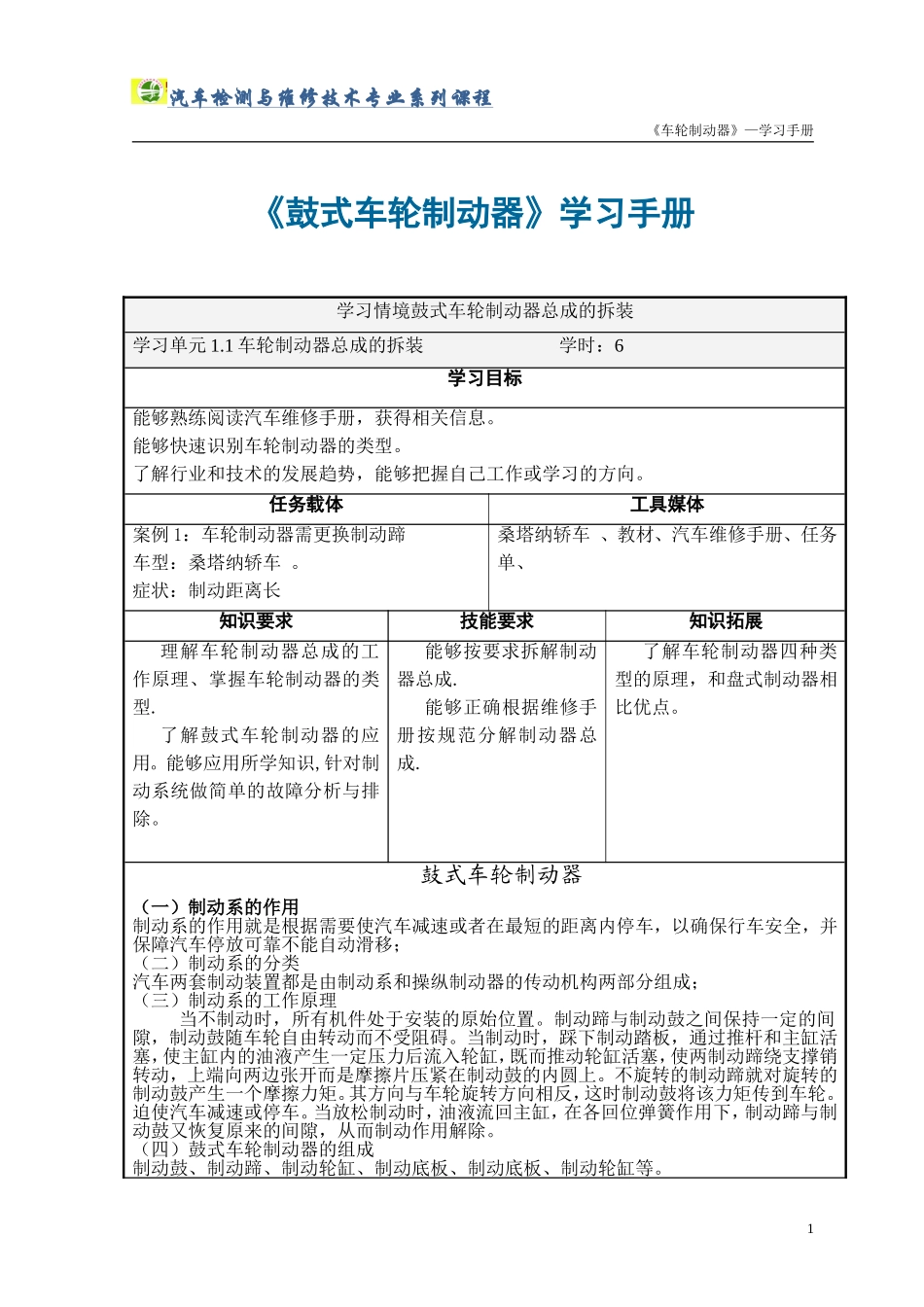

汽车检测与维修技术专业系列课程《车轮制动器》—学习手册《鼓式车轮制动器》学习手册学习情境鼓式车轮制动器总成的拆装学习单元1.1车轮制动器总成的拆装学时：6学习目标能够熟练阅读汽车维修手册，获得相关信息。能够快速识别车轮制动器的类型。了解行业和技术的发展趋势，能够把握自己工作或学习的方向。任务载体工具媒体案例1：车轮制动器需更换制动蹄车型：桑塔纳轿车。症状：制动距离长桑塔纳轿车、教材、汽车维修手册、任务单、知识要求技能要求知识拓展理解车轮制动器总成的工作原理、掌握车轮制动器的类型.了解鼓式车轮制动器的应用。能够应用所学知识,针对制动系统做简单的故障分析与排除。能够按要求拆解制动器总成.能够正确根据维修手册按规范分解制动器总成.了解车轮制动器四种类型的原理，和盘式制动器相比优点。鼓式车轮制动器（一）制动系的作用制动系的作用就是根据需要使汽车减速或者在最短的距离内停车，以确保行车安全，并保障汽车停放可靠不能自动滑移；（二）制动系的分类汽车两套制动装置都是由制动系和操纵制动器的传动机构两部分组成；（三）制动系的工作原理当不制动时，所有机件处于安装的原始位置。制动蹄与制动鼓之间保持一定的间隙，制动鼓随车轮自由转动而不受阻碍。当制动时，踩下制动踏板，通过推杆和主缸活塞，使主缸内的油液产生一定压力后流入轮缸，既而推动轮缸活塞，使两制动蹄绕支撑销转动，上端向两边张开而是摩擦片压紧在制动鼓的内圆上。不旋转的制动蹄就对旋转的制动鼓产生一个摩擦力矩。其方向与车轮旋转方向相反，这时制动鼓将该力矩传到车轮。迫使汽车减速或停车。当放松制动时，油液流回主缸，在各回位弹簧作用下，制动蹄与制动鼓又恢复原来的间隙，从而制动作用解除。（四）鼓式车轮制动器的组成制动鼓、制动蹄、制动轮缸、制动底板、制动底板、制动轮缸等。1汽车检测与维修技术专业系列课程《车轮制动器》—学习手册（五）鼓式车轮制动器的拆装1、用千斤顶将车支起，用轮胎扳手将固定轮胎的四颗螺栓松开；2、将车继续支起，使轮胎离开地面，取下轮胎2汽车检测与维修技术专业系列课程《车轮制动器》—学习手册3、取下轮毂盖，拆下开口销，拿下开槽垫圈，取下轴头螺栓，并取出止推垫圈和轴承；4、用螺丝刀通过制动鼓螺孔向上拨动楔形快，使制动蹄与制动鼓放松；5、取下制动鼓：6、用鲤鱼钳拆下压簧座圈，用手从下面的支架上提起制动蹄，取下回位弹簧；3汽车检测与维修技术专业系列课程《车轮制动器》—学习手册4汽车检测与维修技术专业系列课程《车轮制动器》—学习手册7、取下制动蹄及手制动拉杆等（六）、装的顺序与拆的顺序相反5
