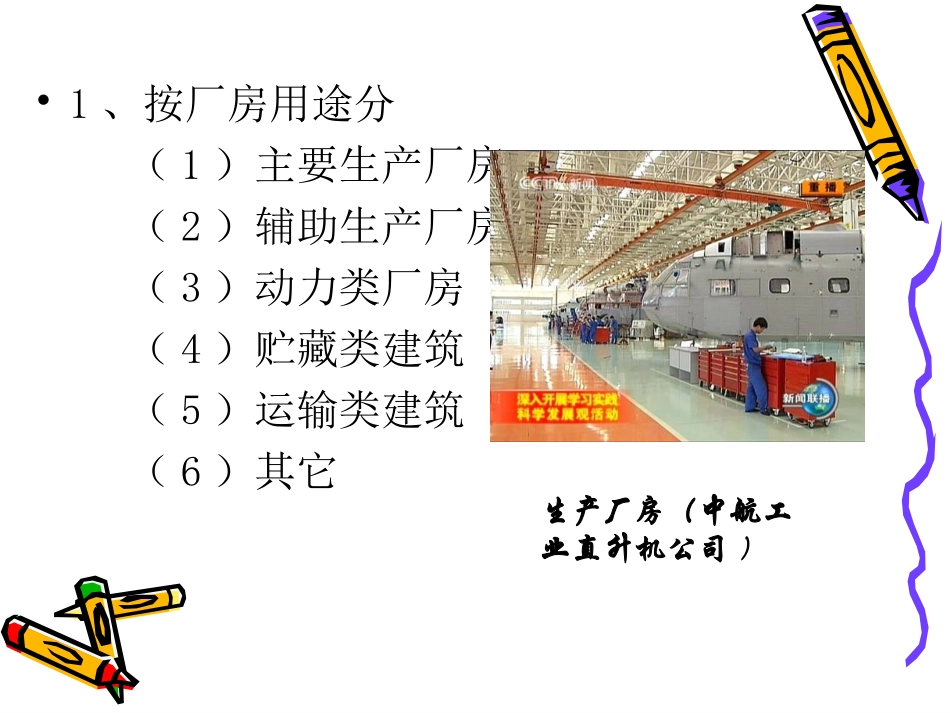

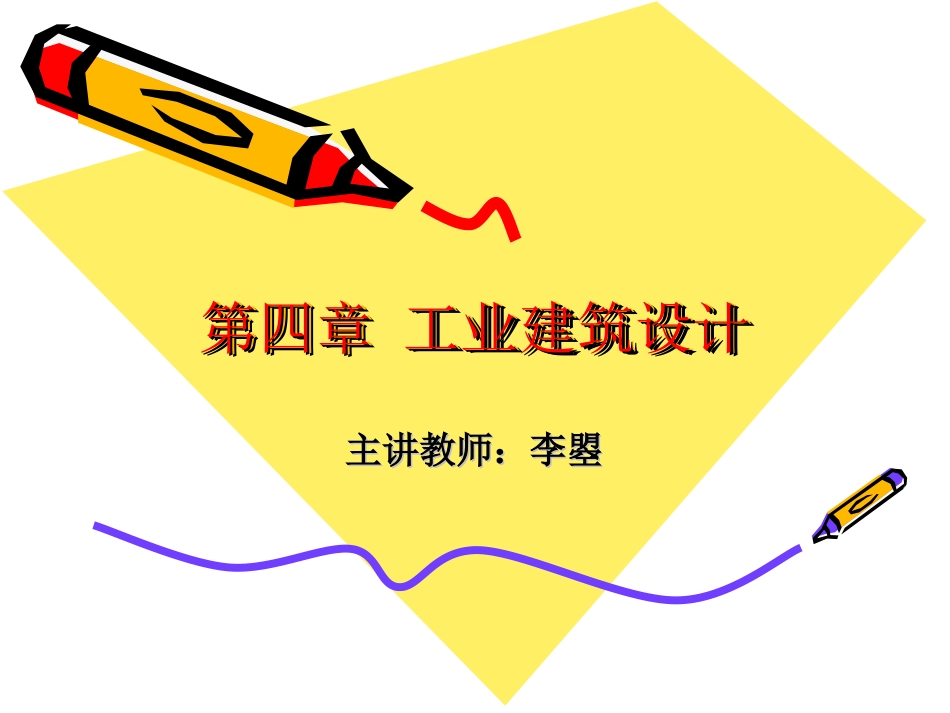

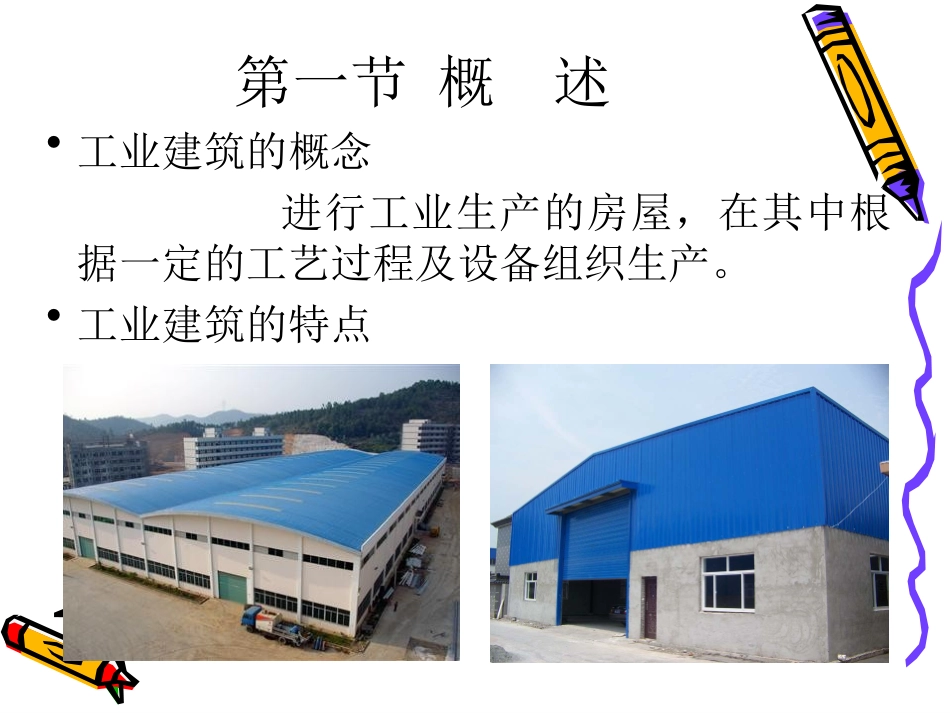

第四章工业建筑设计第四章工业建筑设计第四章工业建筑设计第四章工业建筑设计主讲教师：李曌主讲教师：李曌第一节概述•工业建筑的概念进行工业生产的房屋，在其中根据一定的工艺过程及设备组织生产。•工业建筑的特点•1、按厂房用途分（1）主要生产厂房（2）辅助生产厂房（3）动力类厂房（4）贮藏类建筑（5）运输类建筑（6）其它生产厂房（中航工业直升机公司）•2、按层数分类（1）单层厂房（2）多层厂房（3）混合层次厂房•3、按车间内部生产状况分（1）冷加工厂房（2）热加工厂房（3）有侵蚀性介质作用的车间（4）恒温恒湿车间（5）洁净车间（6）其它特种状况的车间热加工厂房（锻工车间）厂房的结构组成•（1）装配式钢筋混凝土结构组合方式：预制钢筋混凝土柱+钢筋混凝土屋架或屋面梁特点：结构坚固耐久，可预制装配，与钢结构相比可节约钢材，造价较低；但其自重大，抗震性能不如钢结构。适用于：跨度小于30M的单层厂房•（2）钢结构组合方式：主要承重构件全部用钢材做成特点：抗地震和振动性能好，构件较轻，施工速度快；但钢结构易锈蚀，耐火性能差。适用于：L≥24M,大荷载大跨度及有高温振动•（3）钢—钢筋混凝土结构组合方式：钢筋混凝土柱+钢屋架特点：具有装配式钢筋混凝土结构和钢结构的双重优点适用于：L=24—26M，大荷载及有振动工业建筑设计的任务与要求一、工业建筑设计的任务根据生产工艺，设计厂房的平面形状、柱网尺寸、剖面形式、建筑体型；合理选择结构方案和围护结构的类型，进行细部构造设计；协调建筑、结构、水、暖、电、气、通风等各工种；正确贯彻“坚固适用、经济合理、技术先进”的原则。•二、工业建筑设计的要求1、满足生产工艺的要求2、满足建筑技术要求1）坚固性、耐久性应符合建筑的使用年限。2）应具有通用性和改建、扩建的可能性。3）应遵守《厂房建筑模数协调标准》及《建筑模数协调统一标准》。3、满足建筑经济要求1）在可能的条件下，多采用联合厂房。2）合理确定建筑的层数（单层或多层厂房）。3）合理减少结构面积，提高使用面积。4）合理降低建筑材料的消耗。5）优先采用先进的、配套的结构体系及工业化施工方法。•4、满足卫生及安全要求1）应有充足的采光条件及通风措施。2）有效排除生产余热、废气及有害气体。3）采取相应的净化、隔离、消声、隔声等措施。4）美化室内外环境。第二节单层厂房设计1、房屋的组成生产工段辅助工段库房部分行政办公生活用房•2、构件组成承重结构1）横向排架：基础、柱、屋架（或屋面梁）2）纵向联系构件：基础梁、连系梁、圈梁、吊车梁等。3）支撑系统：屋架支撑、柱间支撑等。围护结构外墙、屋顶、地面、门窗、天窗等。其它隔断、作业梯、检修梯等。平面形式及其特点•影响厂房平面轮廓形式的因素：（1）生产工艺流程的影响直线布置平行布置垂直布置（2）生产状况的影响门窗位置、大小布置等（3）生产设备布置的影响设备大小、布置方式（4）总平面的影响1）人物流组织的影响2）地形的影响3）气候的影响日照、风向朝向：夏季室内不受阳光照射且通风良好。厂房内部的起重运输设备与平面设计的关系•一、单轨式悬挂吊车是在屋顶承重结构下部悬挂梁式钢轨，轨梁布置为直线或可转弯的曲线，在轨梁上设有可移动的滑轮组(或称神仙葫芦)，沿轨梁水平移动，利用滑轮组升降起重。起重量一般在3吨以下，最多不超过5吨。有手动和电动两种类型。•二、梁式吊车分手动和电动两种1）悬挂梁式吊车在屋顶承重结构下悬挂钢轨，钢轨布置为两行直线，在两行轨梁上设有可滑行的单梁。2）梁承梁式吊车在排架拄上设牛腿，牛腿上设吊车梁，吊车梁上安装钢轨，钢轨上设有可滑行的单梁，在滑行的单梁上装有可滑行的滑轮组，在单梁与滑轮组行走范围内均可起吊重。适用于小型起重量的车间，一般起重量不超过5T。•三、桥式吊车通常是在厂房排架柱上设牛腿，牛腿上搁吊车梁，吊车梁上安装钢轨，钢轨上放置能滑行的双榀钢桥架(或板梁)，桥架上支承小车；小车能沿桥架滑移，并有供起重的滑轮组。在桥架与小车行走范围内均可起吊重物。起重量从5吨至数百吨不等。起重时为电动。吊车上设有驾驶室，常设在桥架一端或根据要求确定其...
