装配式模板现浇雨水进水井施工工法VIP免费

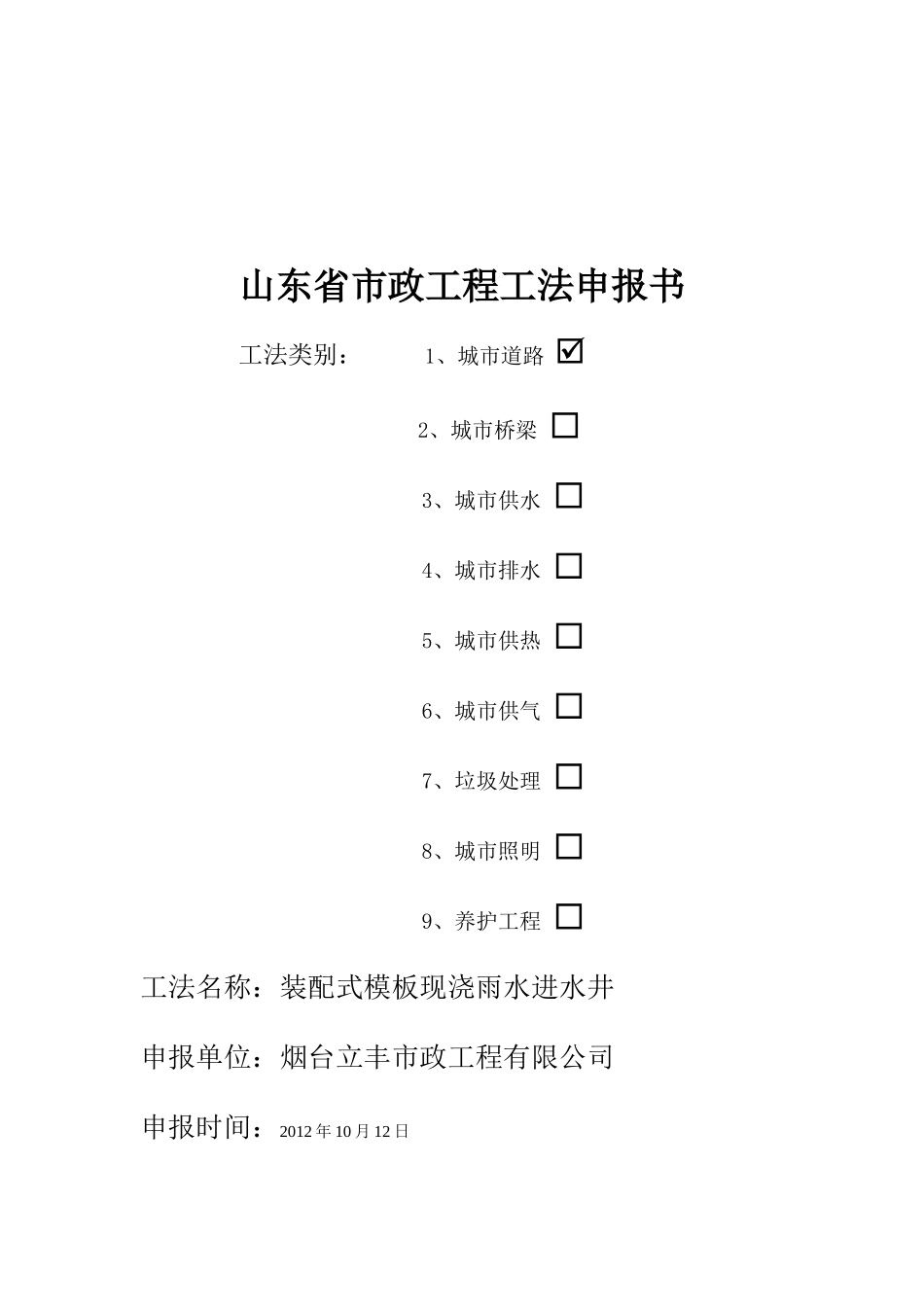

山东省市政工程工法申报书工法类别：1、城市道路R2、城市桥梁□3、城市供水□4、城市排水□5、城市供热□6、城市供气□7、垃圾处理□8、城市照明□9、养护工程□工法名称：装配式模板现浇雨水进水井申报单位：烟台立丰市政工程有限公司申报时间：2012年10月12日工法名称装配式模板现浇雨水进水井主要完成单位烟台立丰市政工程有限公司通讯地址山东省烟台市牟平区新城大街638号邮编264100联系人孔宪波电话0535-4288009主要完成人姓名职务职称工作单位王忠施工二部经理工程师烟台立丰市政工程有限公司杜好学施工二部助理工程师烟台立丰市政工程有限公司苏浩波施工二部工程师烟台立丰市政工程有限公司孙伟施工二部助理工程师烟台立丰市政工程有限公司本工法应用的工程名称及时间1、2009年崔山大街道路排水工程；2、2010年金埠大街道路排水工程；3、2011年东关路南段道路改造工程；4、2012年安德利大街道路排水工程。本工法关键技术名称与审定时间装配式模板现浇雨水进水井本工法关键技术获成果奖励的情况工法内容简述：本工法适用于所有新建或改造道路的雨水进水井。雨水进水井采用装配式模板现浇混凝土的方法施工，开挖好基坑后，安装已经定型尺寸模板后，浇筑预拌混凝土，待混凝土达到拆模强度后拆除模板，洒水养护，形成一座整体混凝土雨水进水井。1该工法流程：施工放样→坑槽开挖→基底夯实、浇筑C15混凝土井基（10cm厚）→装配式模板安装→浇筑C20井壁混凝土→模板拆除→养护→安装雨水篦2操作要点：2.1施工放样：在路槽碾压成活后放出道路中线。按照图纸横断面确定雨水进水井的基准线，依据基准线按雨水进水井外边线放出检查井位置，撒粉线示意。2.2依据放样位置采用人工配合小挖掘机开挖的方法，土方随挖随装车外运。1、挖槽时尽量小扰动基坑周边已经压实路基，留出一定宽度人工清理，路基土如有扰动，须用人工彻底挖除2、基坑的断面尺寸应符合标准图集要求3、当坑开挖到雨水支管设计标高时，用人工清槽找出雨水支管，人工清理管周围土方，基坑底标高距离预留雨水支管10cm。2.3基底夯实、C15混凝土垫层浇筑1、基坑开挖清理完毕后用人工将基底夯实，确定雨水管的管口是否封堵严密2、浇筑C15混凝土至管底标高（应采用干硬性混凝土）2.4装配式模板安装1、在模板安装前将模板外侧涂刷脱模剂，脱模剂应均匀涂刷。2、放入装配式模板（1）模板固定前依据先前放好的道路中心线，重新放出雨水进水井的基准线，按基准线固定模板的位置（2）模板的内径尺寸应符合标准图集要求，内支撑框为1.45*0.38矩形钢管支撑，模板顶标高为路面设计标高减去雨水井篦厚度，预留2CM砂浆找平层厚度2.5混凝土井壁浇筑1、浇筑前应重新确定井室基准线是否与模板平行，模板安装是否牢固。2、浇筑混凝土宜采用C20商品混凝土，应先从模板4个面倒入少量混凝土使得模板更加稳固，倒入混凝土时应控制混凝土的流量、流速。随时检查模板是否有位移、变形、浮起等现象。浇筑混凝土应分层进行，分层振捣，宜分三层进行，边浇筑混凝土边用插入式振捣器振捣，振捣时应根据浇筑厚度控制振捣器的插入深度，不能有过振现象，防止混凝土离析。3、待最上面一层混凝土浇筑完毕后，再次恢复边线，检查浇筑混凝土后的模板是否有位移现象，如果有应及时调整，调整合格后，人工按板顶标高抹平上表面，作拉毛处理。2.6模板拆除1、依据施工气温状况，待混凝土达到一定强度后即可拆除模板，夏季一般两小时左右，拆模后的模板移至下一进水井基坑处重新安装，可采用多套模板，多个班组流水作业施工，提高工程进度。2、拆模板顺序是先将边模板拆除，再依次将模板内钢管支撑框拆除，用手锤轻敲模板内壁，待模板与混凝土有一定缝隙后，人工握住模板提升手柄，均匀用力提起模板，依次提起另一块模板。2.7洒水养护1、混凝土初凝后开始洒水养护，如基层为水泥稳定类基层,混凝土可与基层同时洒水养护。2、气温较高时养护不宜小于14天，低温时养护不应小于21天。应特别注重前7天的保湿（温)养护。3、昼夜温差较大的地区应采取保温的防护措施。4、养护期间不应堆放重物，和防止车辆碾压。关键技术及保密点（有专利权的，请注明专利号）：技术水平...
